Погружное устройство AVU…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avu.fm
F-5
Монтаж погружного
устройства в сборе
1
Направляющую трубу (1) закрепить на подъемнике. Поворотную цапфу на нижнем
конце направляющей трубы (1) полностью вставить в отверстие шара (2).
2
Направляющую трубу (1) с держателем трубы (4) развернуть под настенный
держатель (8), сориентировать и закрепить винтом с шестигранной головкой (10) и
пружинящим кольцом. Затянуть крепление от руки.
3
Держатель трубы (4) на направляющей трубе (1) полностью подтянуть и
зафиксировать крепление высокопрочным контровочным средством.
4
Проверить зону максимального поворота (по 60° вправо и влево). Направляющую
трубу (1) развернуть по требуемому направлению потока, для фиксации винт с
шестигранной головкой (10) туго затянуть.
Направляющая труба должна быть требуемым опразом закреплена
в придонной плите. При известных обстоятельствах, необходимо
заново расположить настенный держатель!
Монтаж с помощью
центральной направляющей
консоли
1
Уложите шарик в средний настенный держатель и введите его в цапфу среднего
держателя трубы.
2
Разметьте отверстия и установите анкерную стяжку согласно «Монтажная схема -
Стяжные анкеры».
3
Демонтировать соединение верхнего держателя трубы и настенного держателя,
затем демонтировать верхний настенный держатель.
4
Установить средний настенный держатель и уложить сверху второй шарик в
отверстие.
5
Направляющую трубу обеими цапфами вставить в оба шарика.
6
Установить верхний настенный держатель, после этого соединить настенный
держатель и держатель трубы - проверить функционирование!
Настенные
держатели
должны
полностью
прилегать
к
строительной
конструкции;
прогиб
направляющий
трубы
категорически запрещен!

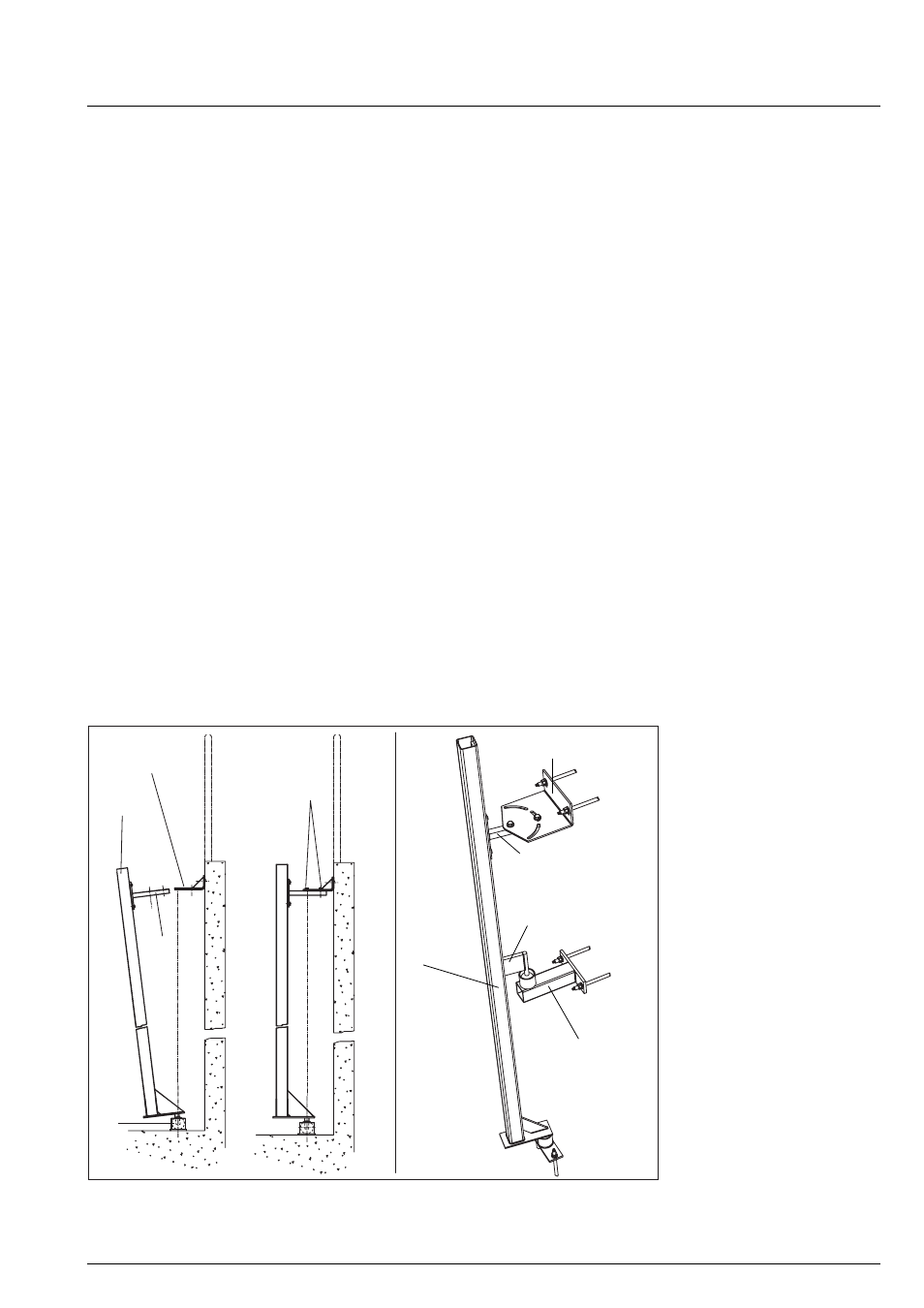

Рис. F-4:
Монтаж с помощью центральной направляющей консоли
1
4
8
10
2
Верхний настенный
держатель
Верхний держатель
трубы
Средний держатель
трубы
Средний
держатель
настенный
Направляющая
тр
уб
а
