Страница 36
Монтаж
5-12
WILO EMU 3.0
Гибкий монтаж с помощью
стояка AVUS / AVUSH
Оборудование типа TR90-2 и, при известных обстоятельствах, типов TR60-2 и 75-2 может
также применяться на неподвижных стояковых (штативных) узлах. В этом случае могут
возникать очень высокие усилия сдвига.
Стояк может быть установлен произвольно в рабочей зоне. Последующий поворот
направляющей трубы более не возможен. При монтаже строго соблюдайте все указания,
приведенные в данной инструкции по эксплуатации и техническому обслуживанию и в
монтажных схемах. Учтите, что для надежного подъема и опускания оборудования должен
иметься подъемник с необходимой грузоподъемностью и вылетом.
Для обеспечения оптимального перемешивания необходимо соблюдать указания
изготовителя в отношении позиционирования. Они прилагается к предложению и
подтверждению заказа.

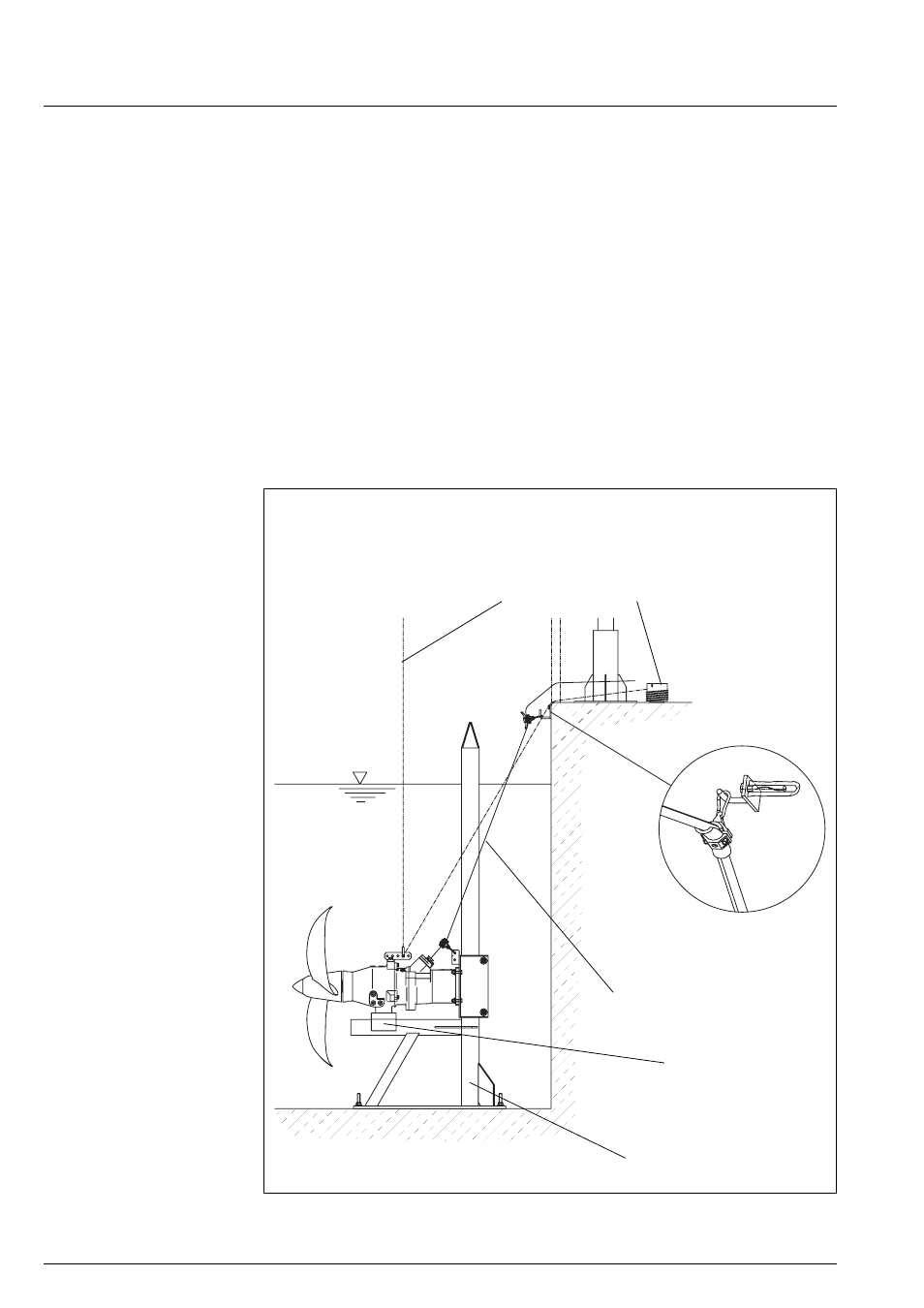

Рис. 5-14:
Монтаж с применением стояка
Подъемный трос зафиксирован с помощью:
- Тросовый якорь
- подъемника (установлен неподвижно)
Подъемный трос свободен, удерживается с помощью:
- подхватывающими крюками и скобами (до глубины 4 м)
Крепление кабелей с помощью
Свободное провисание
Резиновый демпфер
Стояк
кабельных и настенных держателей
кабеля без держателей
