Русский
Инструкция по монтажу и эксплуатации Wilo-CronoLine IL 250... 79
энергии, в соответствии с действующими местными предписа-
ниями.
• Соблюдать инструкции по монтажу и эксплуатации прина-
длежностей!
ОСТОРОЖНО! Опасность перегрузки сети!
Неправильный расчет сети может привести к сбоям в системе
и даже к возгоранию кабелей ввиду перегрузки сети.
• При расчете сети, особенно в части используемых сечений
кабеля и предохранителей, следует учитывать, что в многона-
сосном режиме работы возможна кратковременная работа
сразу всех насосов.
Подготовка/указания • Электроподключение должно осуществляться согласно
EN 50178, EN 60204-1/ IEC 60204-1, IEC 60364 посредством жес-
ткой соединительной линии.
• Для обеспечения защиты от капель и уменьшения растягиваю-
щего усилия резьбового соединения PG необходимо использо-
вать соединительные линии достаточного наружного диаметра.
Позиционирование резьбового соединения PG или соответству-
ющую прокладку кабеля следует обеспечить таким образом,
чтобы исключить возможность попадания в клеммную коробку
капающей воды.
• При использовании насосов в системах с температурой воды
выше 90° C необходимо применять соответствующую термоус-
тойчивую соединительную линию.
• Соединительную линию прокладывать таким образом, чтобы
она ни в коем случае не касалась трубопровода и/или корпуса
насоса и двигателя.
• Проверить вид тока и напряжение подключения к сети.
• Учитывать данные на фирменной табличке насоса. Вид тока
и напряжение в сети должны соответствовать данным на фир-
менной табличке.
• Предохранители со стороны сети: в зависимости от номиналь-
ного тока мотора.
• Обеспечить заземление.
• Схема электроподключения находится в клеммной коробке
(см. также рис. 39/40).
• Предохранить мотор от перегрузки посредством защитного
выключателя мотора или устройства отключения терморезис-
тора с положительным температурным коэффициентом. Реко-
мендуется установить защитный выключатель мотора.
Настройка защитного выключателя мотора:
• Пуск Y-Δ: если защитный выключатель мотора включен на под-
водящей линии в комбинацию контактора Y-Δ, то настройка
выполняется так же, как при прямом пуске (настройка на номи-
нальный ток мотора согласно указаниям на фирменной табличке
мотора).
Если защитный выключатель мотора включен в ответвление от
распределительной линии к мотору (U1/V1/W1 или U2/V2/W2),
то защитный выключатель мотора настраивается с коэффици-
ентом 0,58 от номинального тока мотора.
• Для специального исполнения мотор оснащен термодатчиками.
Подключить термодатчик к устройству отключения терморе-
зистора с положительным температурным коэффициентом.

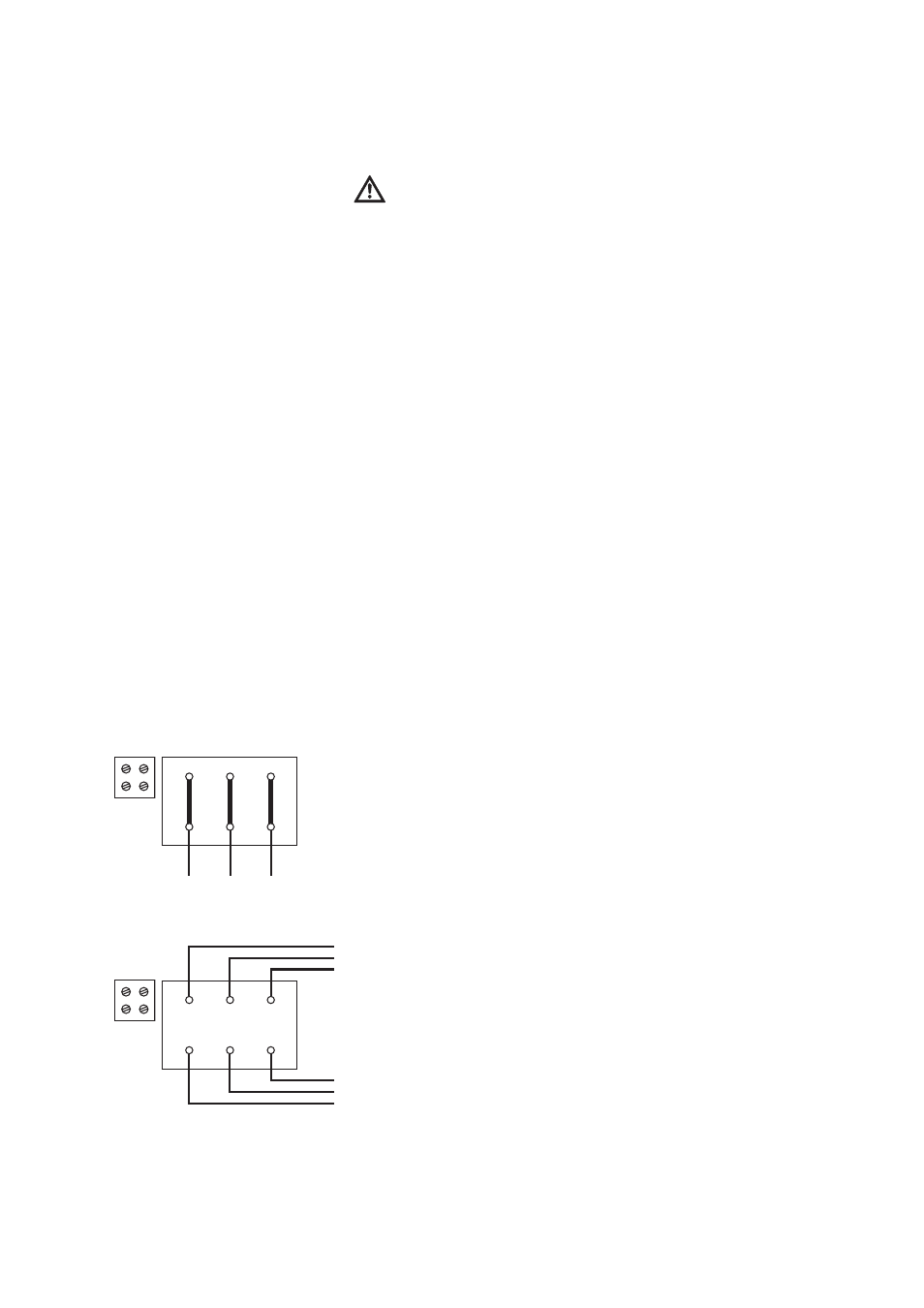

Рис. 39: Пуск Y-Δ (стандарт)
L1 L2 L3
W2 U2 V2
U1 V1 W1
PTC
Рис. 40: Переключение Δ
W2 U2 V2
U1 V1 W1
PTC
