Погружные устройства AVM…
F-2 WILO EMU 3.0
«Монтажная схема - Стяжные анкеры». Стяжной анкер состоит из следующих узлов:
анкерная тяга, шестигранная гайка с шайбой и пружинящим кольцом и патроны для заделки.
Демонтаж/монтаж погружного устройства может производить
только квалифицированный персонал. Подлежат соблюдению все
правила, предписания и законы в отношение техники безопасности.
Необходимо принять необходимые меры для того, чтобы
обеспечить безопасную работу. См. также «Общие указания».
Монтаж погружного
устройства AVMS
Смонтировать штативный
узел (1) 1 Штативный узел (1) с помощью подъемника опустить на дно бассейна и в
соответствии с плановыми разработками вертикально расположить на нужном месте;
при необходимости, выровнять дно.
Не допускается применение незакрепленных опор!
2 Штативный блок (1) закрепить от падения и вставить анкерную стяжку через пластину
согласно «Монтажная схема - Стяжные анкеры».
После затвердевания заделки анкерных стяжек устранить
возможные загрязнения и/или остатки заделывающей мастики.
3 Штативный блок (1) закрепить шестигранной гайкой, пружинящими кольцами и
шайбами. Шестигранные гайки должны быть зафиксированы высокопрочными
контровочными средствами (например, средством Loctite 2701).
4 Данные о резьбе см. Табл. „Сведения о резьбах в AVMS, AVMH и AVMSH“.

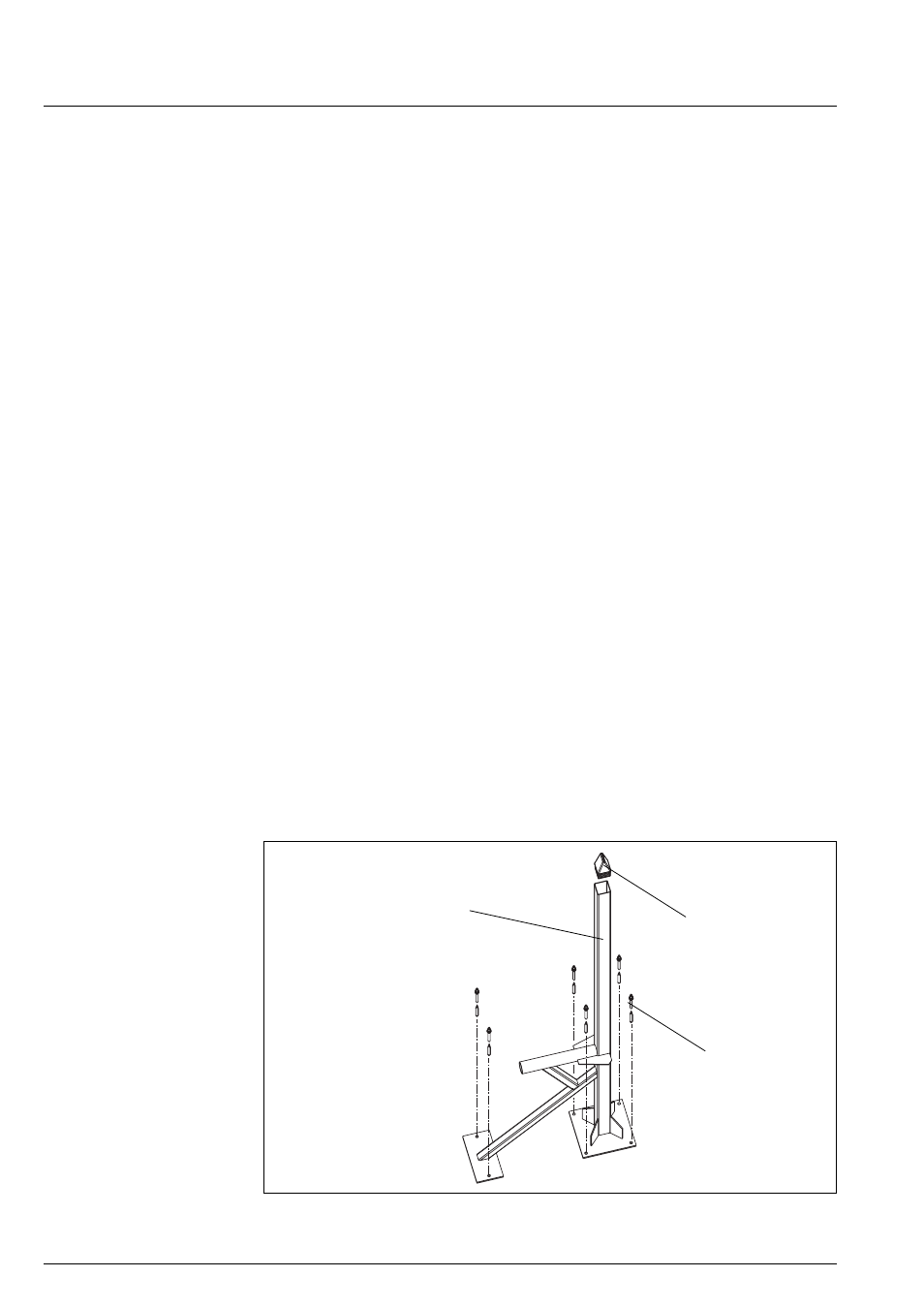

Рис. F-2: Монтаж погружного устройства AVMS
Штативный узел „AVMS“ (1)
Крышка направляющая клина
Крепежный комплект 7:
2xM16 бетон (3 шт.)
