Стационарный монтаж на
напорной трубе
При этом виде монтажа учитывайте, что при всех работах бассейн
должен быть опорожнен!
Посредством подходящего подъемника установите оборудование в требуемое положение
на напорной трубе и закрепите его с использованием соответствующего крепежного
материала - соблюдайте также указания по планированию. Применяйте дюбели и болты
достаточной прочности.
Питающие кабели следует прокладывать так, чтобы от них ни в коем случае (при работе, при
техническом обслуживании и т.п.) не возникала опасность для персонала. Необходимо
предотвратить возможность попадания питающкго кабеля в крыльчатку. Электрические
подсоединения должны производиться допущенным специалистом-электриком согласно
спецификации «Электрические соединения». В заключение следует проверить направление
вращения крыльчатки.
Гибкий монтаж на
напорной трубе с помощью
погружного устройства и
мобильного подъемника
Порядок монтажа машин RZP практически такой же, как и для погружных мешалок. Следует
обратить внимание на следующее:
- Не возможна эксплуатация машины RZP на различных высотах и направлениях.
- Машина RZP должна плотно прилегать к напорной трубе.

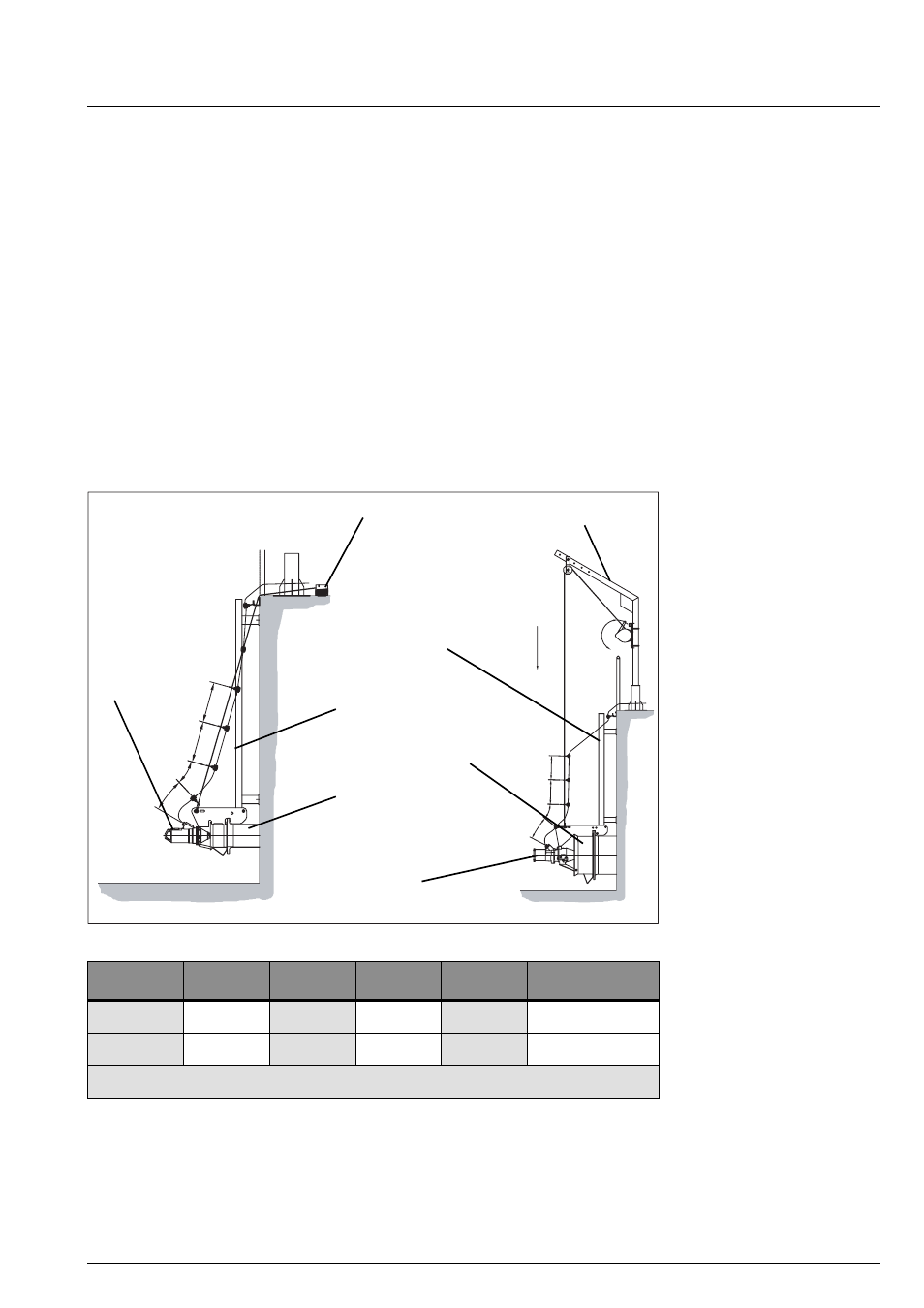

Рис. B-4:
Монтаж машины RZP с помощью мобильного и стационарного подъемника
RZP
20
25-2
50-3
60-3
80-2
x1
250
85
400
450
650 / около 280*
x
750
750
750
750
900
* = при использовании продольной растяжки
Табл B-1: Расстояния между держателями кабелей
x
x
x
x1
x1
x
x
x
Машина RZP
Тросовый якорь
Подъемник
Погружное устройство AVR…
Погружное устройство AVR…
Напорная труба
Напорная труба
Машина RZP
