Погружные устройства AVR…
E:\shares\Baprod\BA\subtec_m\appendix\r\mixer\avr.fm H-7
Монтаж направляющей
трубы 1 Установите направляющую трубу (1) в исходное положение и установите в случае
AVRZD цапфу (6). См. инструкцию по эксплуатации соответствующего погружного
устройства (AVR или AVRZ).
Следите за расстоянием «А». Оно подлежит неукоснительному
соблюдению!
2 Установите распорки (7) на фланцы направляющей трубы (1) и разметьте отверстия
(8).
3 Снимите направляющую трубу (1) и распорки (7), просверлите отверстия (8). Диаметр
отверстия = 15 мм.
4 Установить распорки с помощью винта с шестигранной головкой (3), шайбы (4) и
шайбы (5) на направляющей трубе (1).
5 Опустить направляющую трубу (1). При использовании погружного устройства AVRD
следить за расстоянием между направляющей трубой (1) и монтажной трубой. При
использовании погружного устройства AVRZD направляющую трубу (1) опустить через
цапфу (6) до монтажной трубы. Разметить отверстия и снять направляющую трубу (1).
6 Проверьте расстояние «А», при необходимости, выполните изменения на распорках
или строительной конструкции!
7 Анкерные стяжки (2) установить согласно «Монтажная схема - Стяжные анкеры» и
дать затвердеть.
Соблюдайте требуемые расстояния между сверлениями под
анкерные стяжки!
8 Направляющую трубу (1) установить на анкерные тяги, а в AVRZD на цапфу и закрепить
шайбами, пружинящими кольцами и гайками. Гайки должны иметь высокопрочные
контровочные средства (например, Loctite 2701).

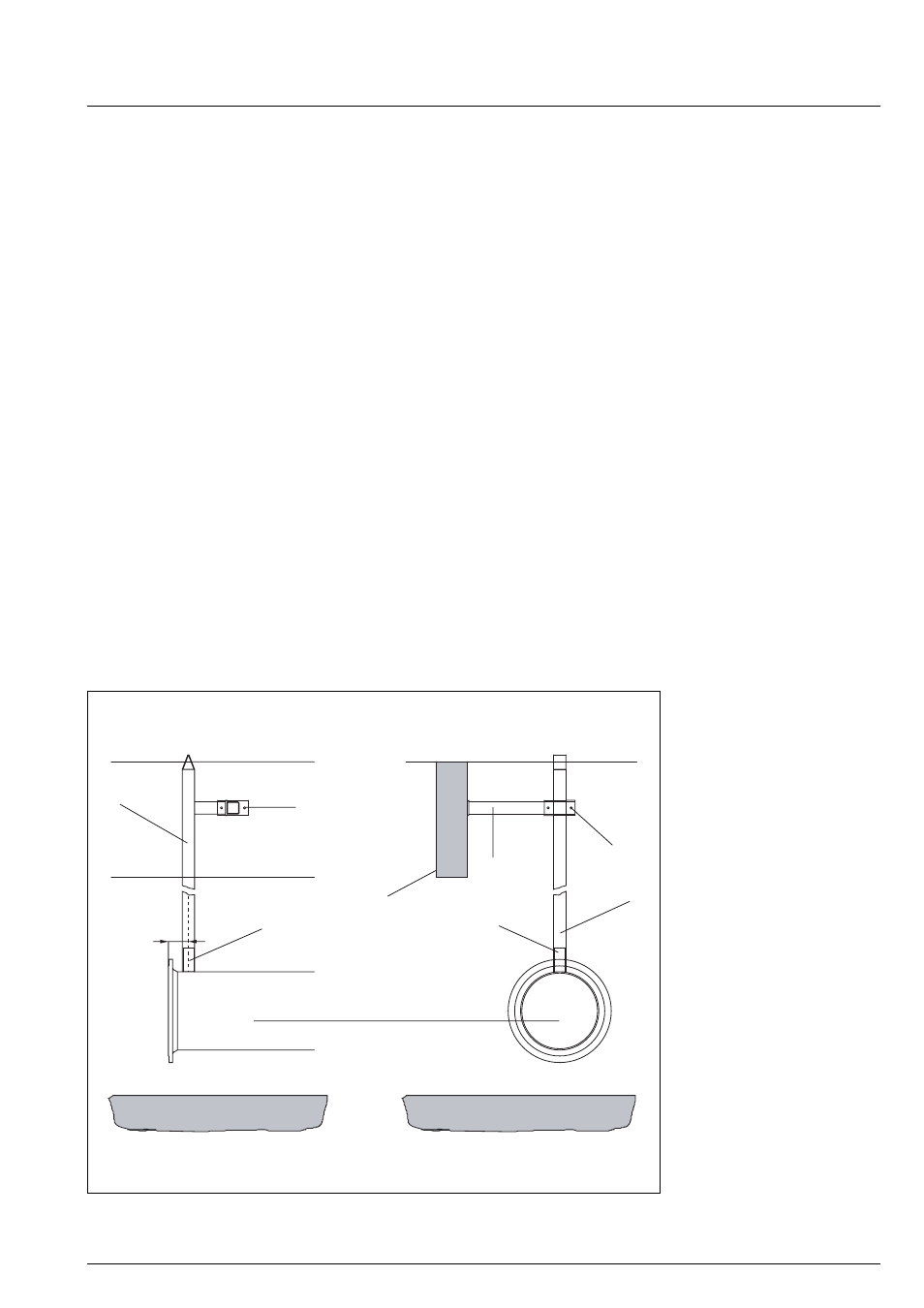

Рис. H-6: Монтаж погружного устройства AVRD
Рис. H-7: Монтаж погружного устройства AVRZD
1
2
A
6
7
6
8
1
Элемент сооружения
Монтажная труба
