Мешалки с погружными двигателями типа RZP
B-4
WILO EMU 3.0
Специальные
требования к машинам
RZP, начиная с типа
RZP 50-3
Для машин RZP, начиная с типа «RZP 50-3», на напорной трубе должно быть установлено
специальное устройство. Точное обозначение модели приведено в обозначении типа на
титульной странице и в схеме обозначений типов в главе 3.
Перед монтажом машины RZP к напорной трубе должны быть приварены фиксаторы. Под
действием своего веса они еще больше прижимают машину RZP к напорной трубе.
Благодаря конической форме прижимного клина машину RZP легче демонтировать после
длительной эксплуатации, так как не образуются отложения.
для типа RZP 50-3 и
RZP 60-3

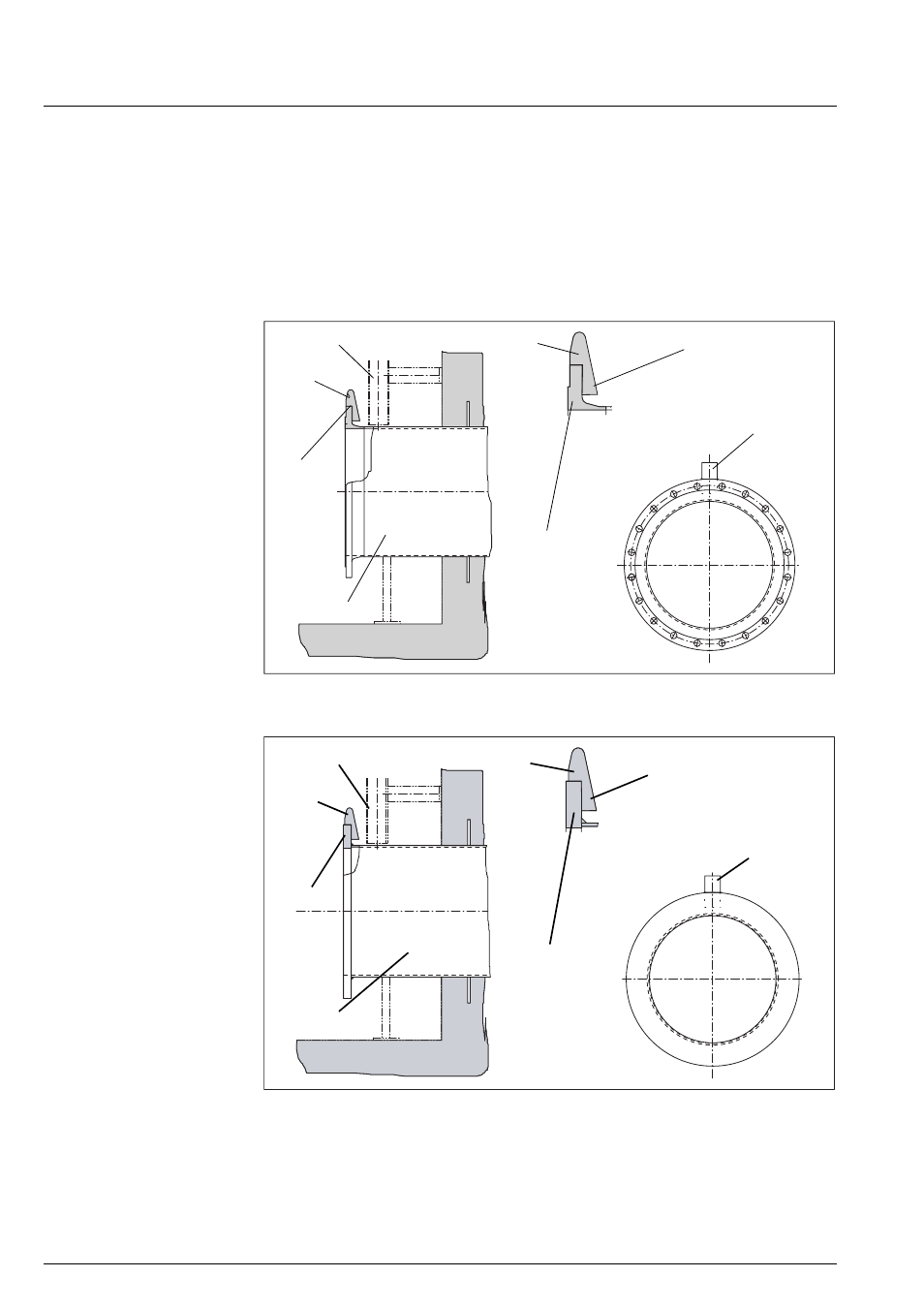

Рис. B-5:
Монтаж на напорной трубе с помощью приварного фланца
Рис. B-6:
Монтаж на напорной трубе с помощью стального кольца
Прижимной клин должен быть установлен в вертикальное
положение, так как в противном случае не может гарантироваться
бесперебойная работа!
Погружное устройство
Клин
Фланец
Напорная труба
Клин
Фланец
Уложить лист 2 мм
Клин установить
в вертикальное
положение!
Погружное устройство
Клин
Фланец
Напорная труба
Клин
Клин должен непосредственно
прилегать!
Фланец
Клин установить
в вертикальное
положение!
