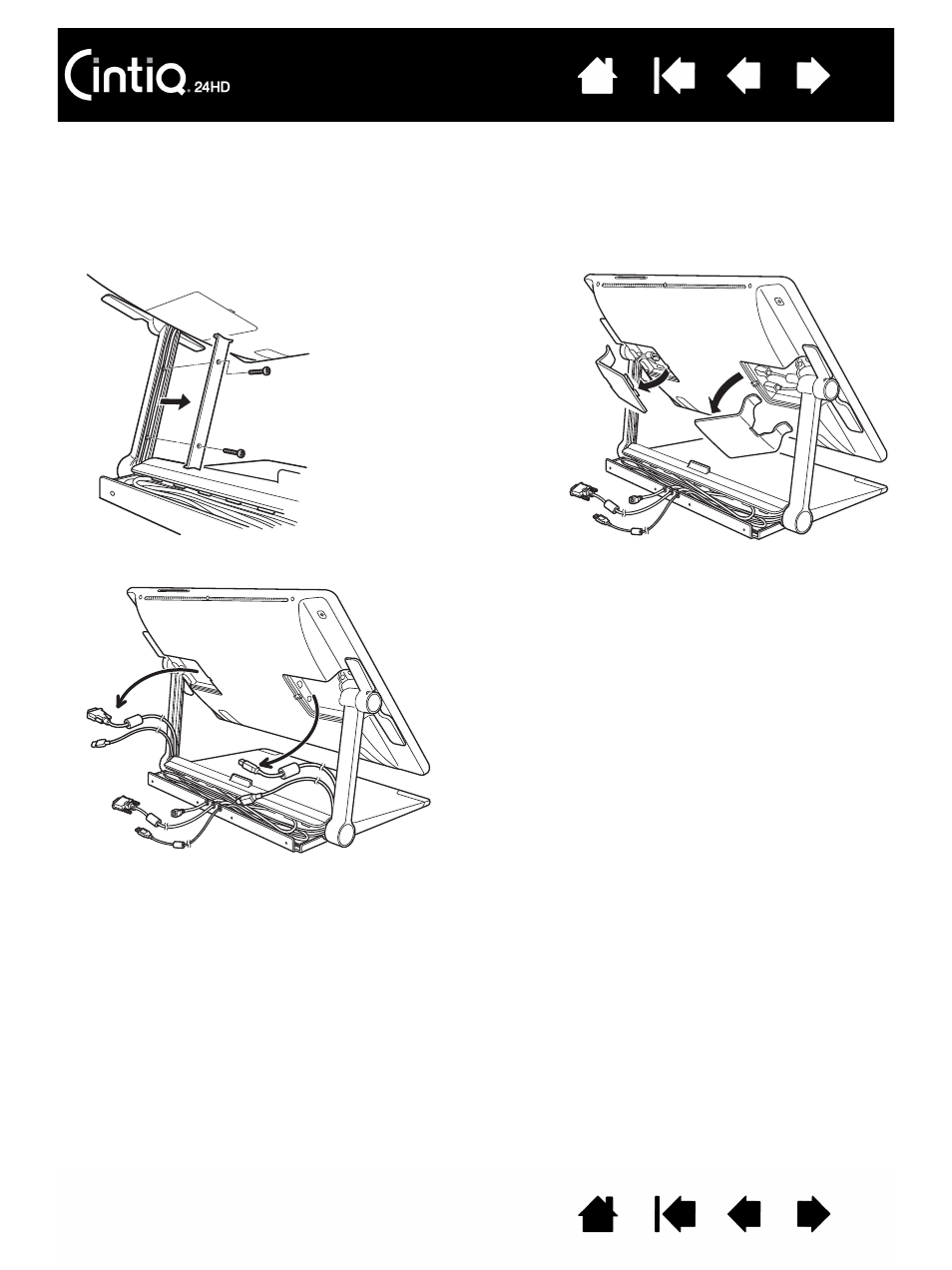

3. Открутите винты (2 шт., крестообразные) на крышке опорного кронштейна, закрывающей отсек
с кабелем, который необходимо удалить.
4. Поднимите опорные кронштейны дисплея в вертикальное фиксированное положение.
Отрегулируйте наклон перьевого дисплея необходимым образом, чтобы обеспечить
необходимый просвет. На задней панели перьевого дисплея освободите от фиксации и снимите
крышки кабельных отсеков.
5. Аккуратно отключите кабель и извлеките его из кабельного канала опорного кронштейна.
6. Установите или замените кабель, выполнив описанную выше процедуру в обратном порядке.
Тип винта: крестообразный, плоская
круглая головка, M3-17, черный
Важно! При установке или замене кабеля
протяните кабели через шарнирные элементы
в местах, где опорные кронштейны соединяют
перьевой дисплей и основание подставки.
Надлежащая проводка кабелей поможет
избежать попадания кабелей в шарнирный
механизм.
