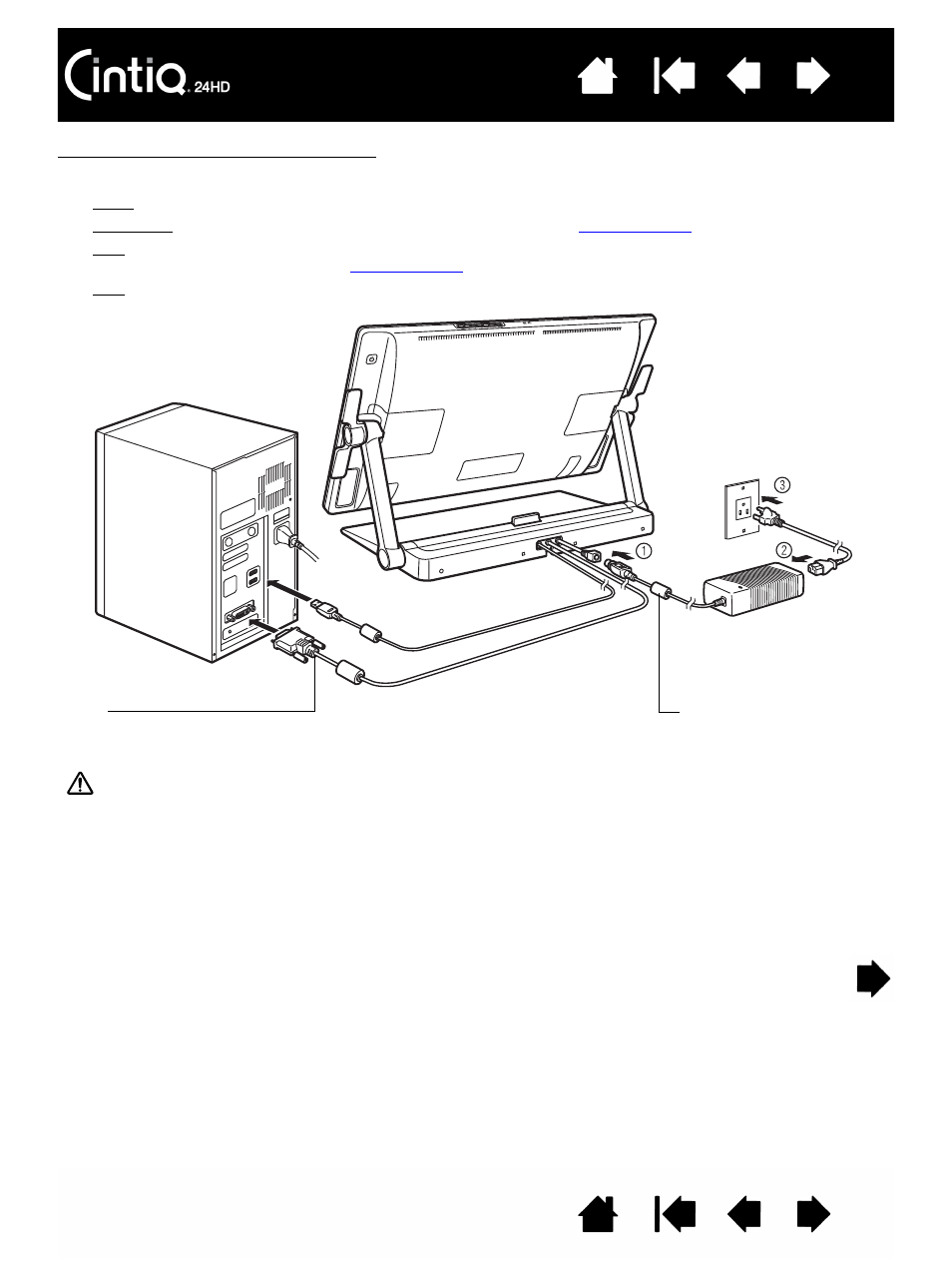

Схема подключения устройства Cintiq
– A –
DVI-D, DisplayPort или DVI-I на VGA
Видеокарта:
DVI, DisplayPort или VGA
– C –
Вход для сетевого
адаптера. Подключите
к кабелю-удлинителю
подставки дисплея.
AC
– D –
Сетевой адаптер
Внимание
Не подключайте и не отключайте видео или сетевые кабели, когда устройство Cintiq или
компьютер включены. Это может повредить дисплей или видеокарту компьютера.
Используйте только сетевой адаптер, предназначенный для данного перьевого дисплея.
Использование другого адаптера может привести к повреждению перьевого дисплея.
Для оптимальной производительности частота обновления дисплея должна составлять по
вертикали 60 Гц. Убедитесь, что частота обновления не превышает максимальное значение
по вертикали (85 Гц), поддерживаемое устройством Cintiq. Технические характеристики см.
в документе "Важная информация о продукте".
Кабели подключения предварительно установлены.
• DVI-D. Разъем, расположенный на основании подставки дисплея.
• DisplayPort. Для доступа к кабелю снимите крышку. См. раздел замена кабеля .
• VGA. Необходимо удалить кабель DVI-D и заменить его кабелем DVI-I на VGA, входящим
в комплект поставки. См. раздел
замена кабеля .
• USB. Разъем, расположенный на основании подставки дисплея.
– B –
USB
