3 Обзор приборов
8
Руководство по монтажу calorMATIC 332 0020131934_00
3
Обзор приборов
3.1
Особенности изделия
– Работа по температуре воздуха в помещении
– Управление теплогенератором
– Текстовой индикатор
– Подсвечиваемый дисплей
3.2
Обозначение типа и серийный но-
мер
3.2.1 Обозначение типа
Сокращение
Объяснение
’calorMATIC’
Vaillant Регулятор
3xx
Работа по температуре
воздуха в помещении
Таблица 3.1: Обозначение типа
3.2.2 Маркировочная табличка
Идентификационная табличка находится на обратной
стороне электронного блока регулятора (платы) и более
недоступна снаружи после монтажа на стене в жилой
зоне.
На маркировочной табличке имеются следующие дан-
ные:
Данные на маркировочной
табличке
Значение
Серийный номер
Для идентификации
’calorMATIC’ XXX
Обозначение прибора
В
Рабочее напряжение
мА
Потребляемый ток
Маркировка CE
Прибор соответствует ев-
ропейским стандартам и
директивам
Контейнер для мусора
Правильная утилизация
прибора
Таблица 3.2: Маркировочная табличка
3.2.3 Серийный номер
По серийному номеру Вы можете узнать 10-значный ар-
тикул. Вы можете отобразить серийный номер в „Меню →
Информация → Серийный номер“. Артикул находится во
второй строке серийного номера.
3.3
Комплект поставки
Коли-
чество
Компонент
1
Регулятор
1
Крепёж (2 винта и 2 дюбеля)
1
Руководство по эксплуатации
1
Руководство по монтажу
Таблица 3.3: Комплект поставки
3.4
Конструкция прибора
1
3
5
4
6
2

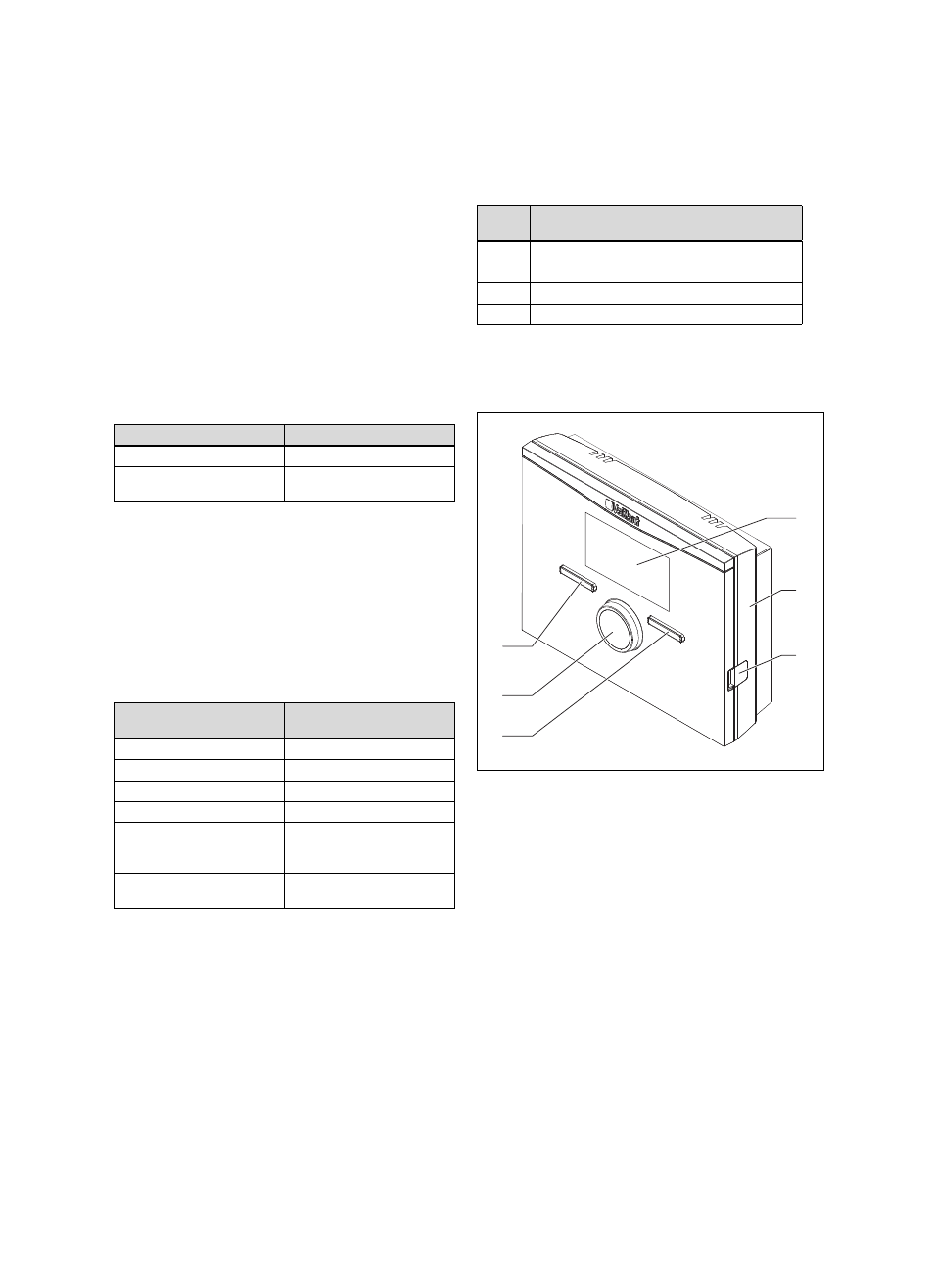

Рисунок 3.1: Регулятор (вид спереди)
1 Дисплей
2 Настенный цоколь
3 Диагностическое гнездо
4 Правая клавиша выбора
5 Вращающаяся кнопка
6 Левая клавиша выбора
3.5
Функция регулирования
Регулятор управляет системой отопления фирмы
Vaillant.
3.5.1 Система отопления
Регулятор - это работающий по температуре воздуха в
помещении регулятор и он должен быть смонтирован в
жилом помещении. С помощью регулятора Вы можете
настроить значение желаемой температуры для разного
времени суток и для разных дней недели. Датчик тем-
пературы измеряет температуру воздуха в помещении
