11 Вывод из эксплуатации
24
Руководство по монтажу calorMATIC 332 0020131934_00
11 Вывод из эксплуатации
11.1 Замена регулятора
Опасность!
Опасность для жизни от находящихся
под напряжением разъёмов!
При выполнении работ с распредели-
тельной коробкой отопительного аппа-
рата существует опасность для жизни в
результате поражения током. Клеммы
подключения к сети постоянно находятся
под напряжением, в том числе при вы-
ключенном основном выключателе!
▶
Перед выполнением работ с распре-
делительной коробкой отопительного
аппарата выключите основной выклю-
чатель.
▶
Отсоедините отопительный аппарат
от электрической сети, вынув штеп-
сельную вилку или обесточьте отопи-
тельный аппарат посредством разъ-
единительного устройства с раствором
контактов минимум 3 мм (например,
предохранителей или силовых выклю-
чателей).
▶
Предотвратите повторное включение
подвода тока.
▶
Открывайте распределительную ко-
робку только когда отопительный ап-
парат находится в обесточенном со-
стоянии.
1. Выведите систему отопления из эксплуатация, если
Вы желаете заменить регулятор.
2. Следуйте инструкциям вывода из эксплуатации, ко-
торые находятся в руководстве по отопительному
аппарату.
3. Убедитесь, что отопительный аппарат обесточен.
11.1.1 Снятие со стены
4
3
6
3
2
1
3
4
3
5

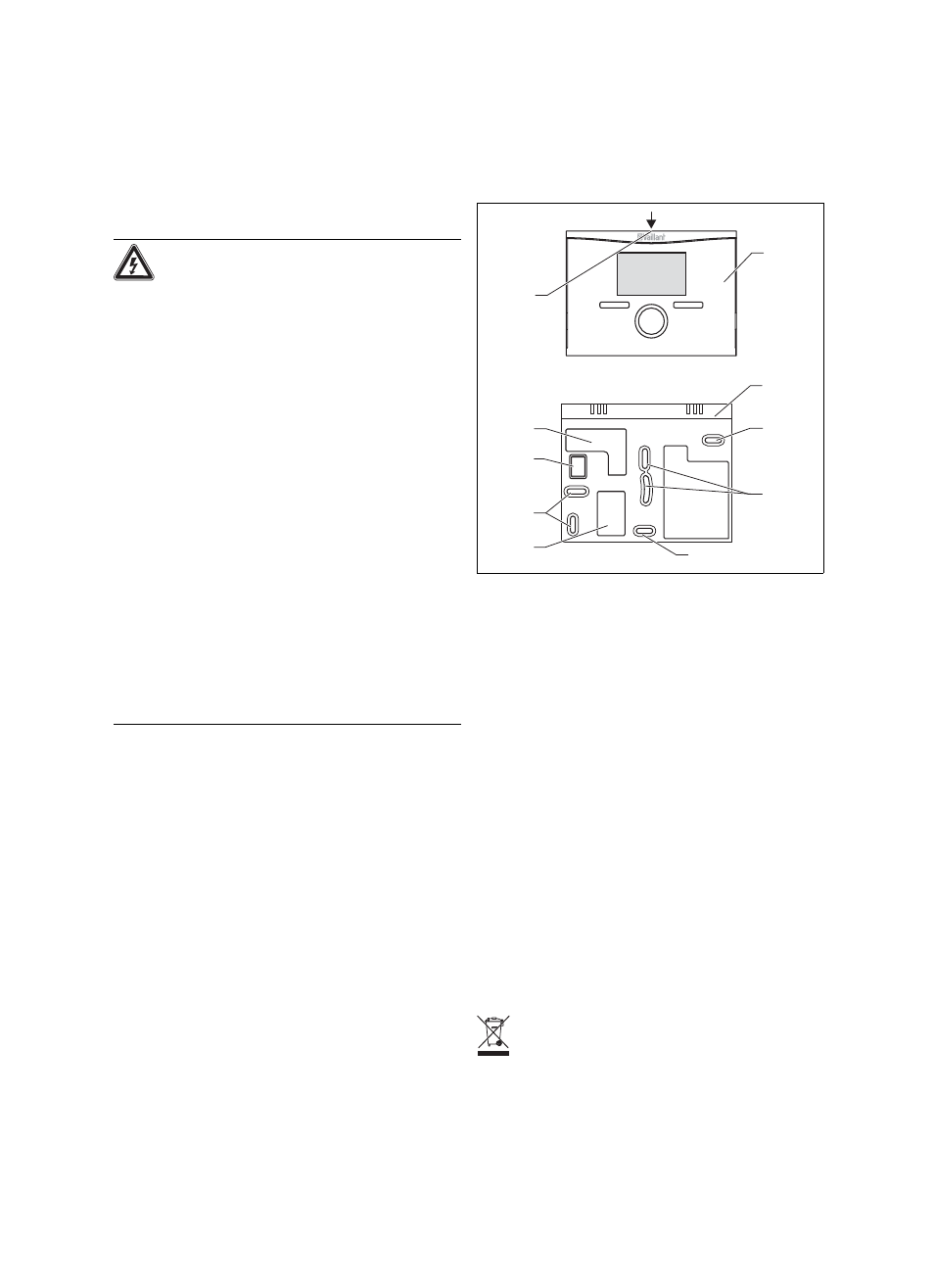

Рисунок 11.1: Регулятор и настенный цоколь
1 Регулятор
2 Настенный цоколь
3 Крепёжные отверстия
4 Отверстия для ввода
кабеля
5 Штифтовая колодка с
клеммами для провода
управляющего сигнала
(7-8-9)
6 Выемка для отвёртки
1. Введите отвёртку в выемку (6) настенного цоколя (2).
2. Осторожно подденьте регулятор (1) из настенного
цоколя (2).
3. Отсоедините провод управляющего сигнала (7-8-9)
на штифтовой колодке регулятора.
4. Отсоедините провод управляющего сигнала (7-8-9)
на клеммной колодке отопительного аппарата.
5. Отвинтите настенный цоколь от стены.
6. При необходимости закройте отверстия в стене.
11.2 Переработка и утилизация
Регулятор и соответствующая транспортировочная упа-
ковка состоят по большей части из материалов, поддаю-
щихся вторичной переработке.
Прибор
Если Ваш прибор фирмы Vaillant отмечен таким
знаком, то по истечении срока пользования его не допус-
кается выбрасывать вместе с бытовыми отходами.
▶
В таком случае обеспечьте, чтобы Ваш прибор фирмы
Vaillant, а также возможно имеющиеся принадлежно-
