Электромонтаж 5

0020131934_00 calorMATIC 332 Руководство по монтажу

11

5

Электромонтаж

Опасность!
Опасность для жизни от находящихся

под напряжением разъёмов!
При выполнении работ с распредели-

тельной коробкой отопительного аппа-

рата существует опасность для жизни в

результате поражения током. Клеммы

подключения к сети постоянно находятся

под напряжением, в том числе при вы-

ключенном основном выключателе!

Перед выполнением работ с распре-

делительной коробкой отопительного

аппарата выключите основной выклю-

чатель.

Отсоедините отопительный аппарат

от электрической сети, вынув штеп-

сельную вилку или обесточьте отопи-

тельный аппарат посредством разъ-

единительного устройства с раствором

контактов минимум 3 мм (например,

предохранителей или силовых выклю-

чателей).

Предотвратите повторное включение

подвода тока.

Открывайте распределительную ко-

робку только когда отопительный ап-

парат находится в обесточенном со-

стоянии.

5.1

Подсоединение смонтированного в

жилом помещении регулятора

5.1.1 Подсоединение регулятора к отопитель-

ному аппарату с помощью клеммы “3-4-5”

Осторожно!
Функциональное нарушение в резуль-

тате ненадлежащей установки!
Без перемычки между клеммами3 и 4 на

печатной плате распределительной ко-

робки отопительный аппарат не функцио-

нирует.

При подсоединении регулятора сле-

дите за тем, чтобы перемычка между

клеммами 3 и 4 была установлена.

1. Отключите подвод тока к отопительному аппарату.
2. Предотвратите повторное включение подвода тока к

отопительному аппарату.

3. Проверьте отсутствие напряжения отопительного

аппарата.

9

8

7

5

4

3

N

L

N

L

Pumpe

Anl.-

Therm.

24V

RT 24V =

230V~ RT 230V~

N

L

2. Pumpe

9 8 7

1

2

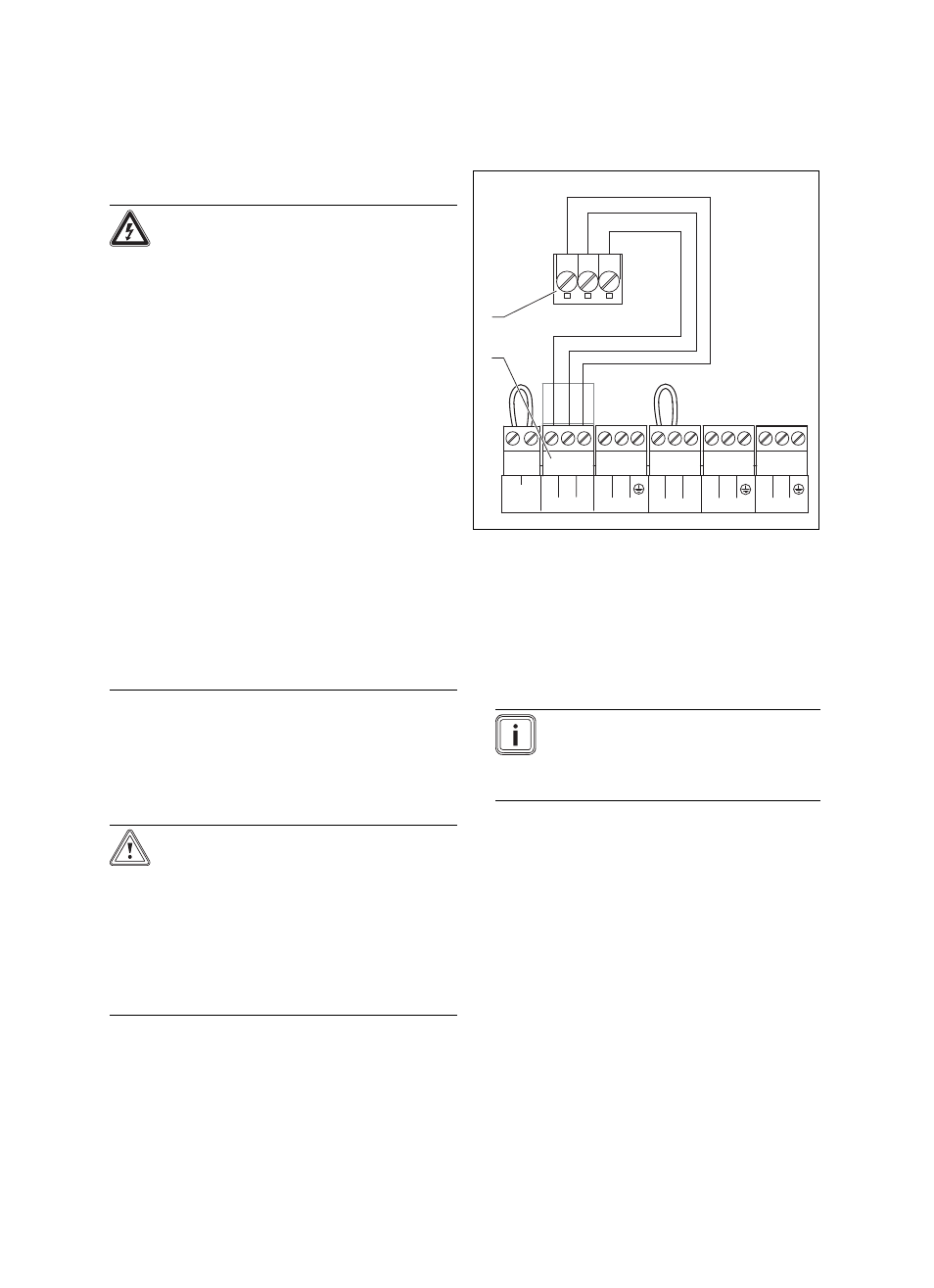

Рисунок 5.1: Подсоединение регулятора

1 Клеммная колодка регу-

лятора

2 Клеммная колодка ото-

пительного аппарата

4. Подсоедините провод управляющего сигнала (7-8-9)

к клеммной колодке (1) в настенном цоколе регуля-

тора.

5. Подсоедините провод управляющего сигнала (7-8-9)

к клеммной колодке отопительного аппарата (2).

Указание
При подсоединении провода управляю-

щего сигнала (7-8-9) следите за полярно-

стью. Если Вы перепутаете выводы, то

связь будет нарушена.
