4 Монтаж

10

Руководство по монтажу calorMATIC 332 0020131934_00

4

Монтаж

4.1

Монтаж регулятора в жилом поме-

щении

Заданные значения / технические характери-
стики

Заданные значения / технические характери-
стики
Высота

≈ 1,5 м

1. Смонтируйте регулятор на внутренней стене основ-

ного жилого помещения, чтобы была обеспечена без-

упречная регистрация температуры воздуха в поме-

щении.

Заданные значения / технические характеристики
Высота

≈ 1,5 м

4

3

6

3

2

1

3

4

3

5

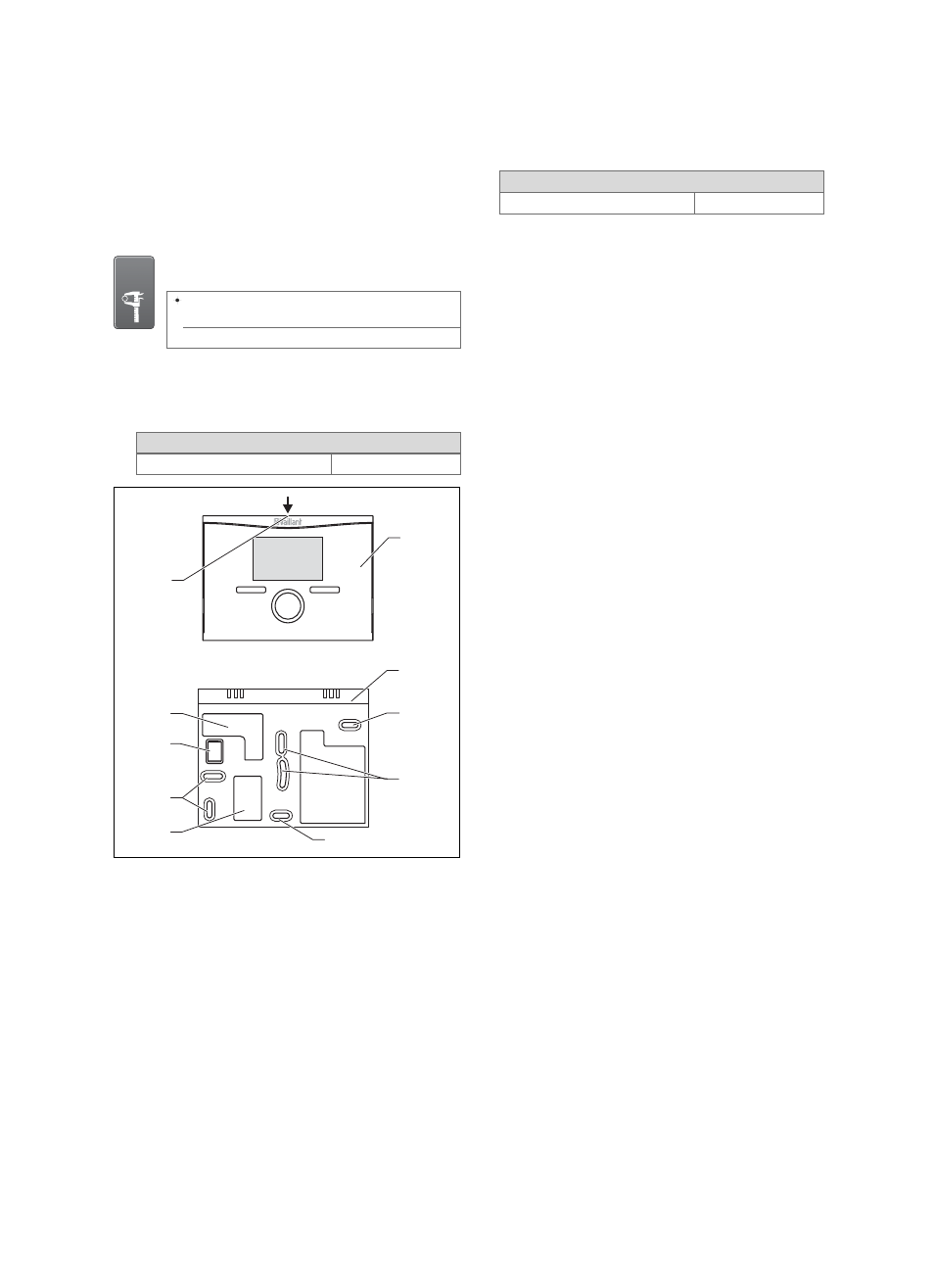

Рисунок 4.1: Регулятор и настенный цоколь

1 Регулятор
2 Настенный цоколь
3 Крепёжные отверстия
4 Отверстия для ввода

кабеля

5 Штифтовая колодка с

клеммами для провода
управляющего сигнала
(7-8-9)

6 Выемка для отвёртки

2. Отметьте подходящее место на стене. Учитывайте

при этом кабельный канал для провода управляю-

щего сигнала (7‑8‑9).

3. Просверлите два отверстия в соответствии с крепёж-

ными отверстиями (3).

Заданные значения / технические характеристики
Диаметр крепёжного отверстия

6 мм

4. Пропустите провод управляющего сигнала (7-8-9)

через один из кабельных вводов (4).

5. Вставьте поставляемые в комплекте дюбели.
6. Закрепите настенный цоколь с помощью поставляе-

мых в комплекте винтов.

7. Подсоедините провод управляющего сигнала (7-8-9)

к клеммной колодке. (→ Страница 11)

8. Осторожно вставьте регулятор в настенный цоколь.

Следите за тем, чтобы штифтовая колодка (5) на на-

стенном цоколе вошла в предусмотренный штекер-

ный разъём регулятора.

9. Осторожно вдавите регулятор в настенный цоколь

до ощутимого защёлкивания фиксирующих язычков

регулятора.
