Страница 28
Общая длина
(макс.)
Напряжение
питания
Сечение кабеля
(AWG)
15–20 м
12 В
12
24 В
14
Примечание: эти размеры относятся к двужильному
кабелю электропитания, который идет от аккумулятора к
дисплею (примерное расстояние от аккумулятора до
дисплея) Для расчета длины в оба конца умножьте
указанные в таблице значения на 2.
Прерыватели, предохранители и защита цепи
Кабель электропитания имеет встроенный предохранитель.
Рекомендуется устанавливать дополнительный
термопрерыватель или предохранитель на распределительной
панели.
Номинал предохранителя
Номинал
термопрерывателя
Встроенный в кабель
электропитания
предохранитель, 7 А.
5 A (в случаях, когда
подключается только одно
устройство)
Примечание: Номинал термопрерывателя зависит от
количества подключаемых устройств. Если у вас возникли
сомнения, обратитесь к официальному дилеру компании
Raymarine.

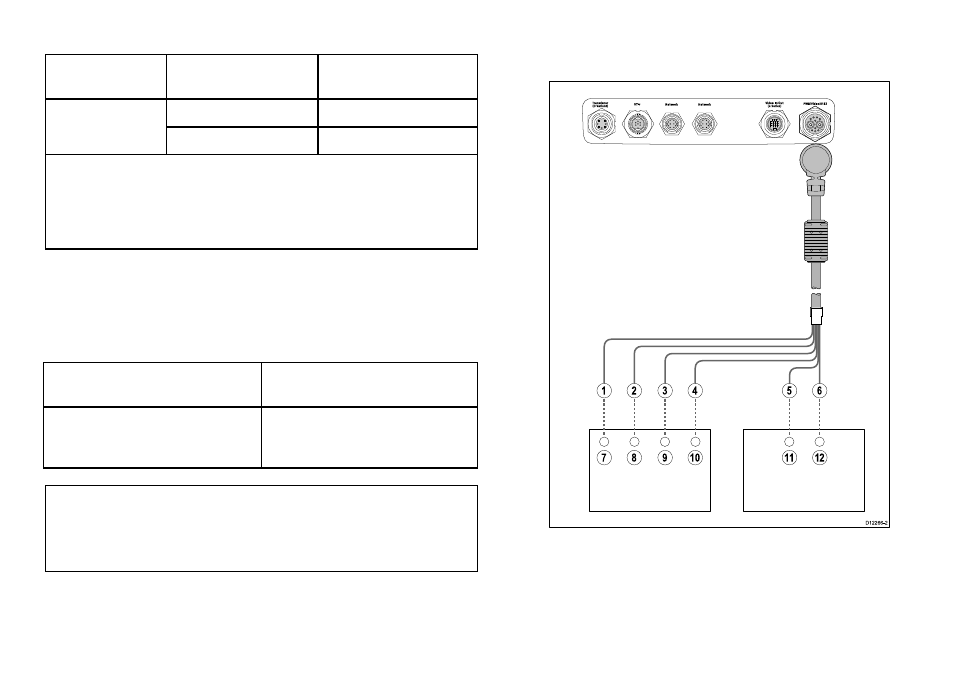

Подключение устройств с поддержкой протокола NMEA
0183
Совместимые с NMEA 0183 устройства подключаются с
помощью комбинированного кабеля электропитания и данных.
Дисплей имеет 2 порта NMEA 0183:
• Порт 1: Вход и выход, скорость передачи 4800 или 38400
бод.
D12266-2
6
1
2
3
4
5
11
7
8
9
10
12
СОВМЕСТИМОЕ С
СОВМЕСТИМОЕ С
NMEA
NMEA УСТРОЙСТВО
4800 / 38400 бод
УСТРОЙСТВО
4800 / 38400 бод
