2. С помощью сверла нужного диаметра просверлите
отверстия под винты, приняв меры предосторожности,
чтобы не повредить оборудование под монтажной
поверхностью.
3. С помощью винтов (входят в комплект) надежно
закрепите кронштейн.
4. Прикрепите блок дисплея к кронштейну.
Примечание: величина крутящего усилия при сверлении
отверстий зависит от толщины монтажной поверхности и
типа материала.
Передняя оправа

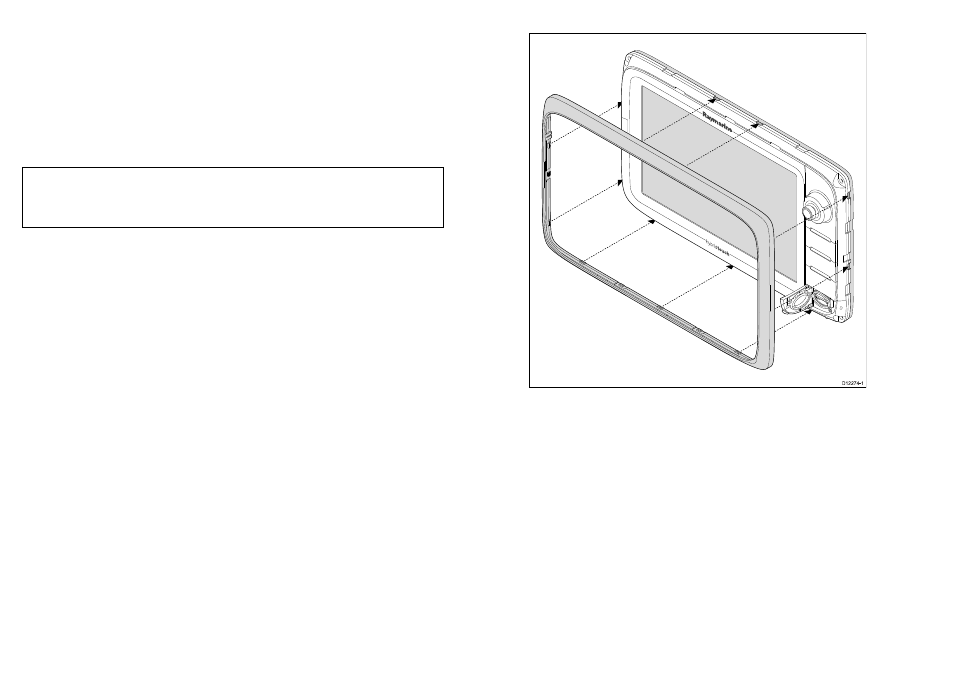

Установка передней оправы
Следующая процедура предполагает, что блок уже установлен
на место.
1. Осторожно приподнимите край защитной пленки так,
чтобы ее можно было удалить после завершения
монтажа.
2. Убедитесь, что дверка отсека карты памяти открыта.
3. Сориентируйте нижнюю правую сторону оправы так,
чтобы она находилась под краем дверки отсека карты
памяти и установите оправу на дисплей, убедившись, что
защелки вдоль нижнего края оправы встали на место.
4. Убедитесь, что оправа правильно сориентирована
относительно дисплея, как показано на рисунке.
5. Приложите уверенное, но равномерное усилие к оправе
вдоль:
I. Внешних краев – сначала с боковых сторон вверх, а
затем вдоль верхнего края, обеспечивая надежную
фиксацию зажимов.
II. Внутренних краев – особенно вдоль края дверки
отсека карты памяти и убедитесь, в хорошем
прилегании оправы со всех сторон.
6. Убедитесь, что ничто не мешает нажимать кнопки
управления.
D 12274-1
