Инструкция по эксплуатации Raymarine C127 краткое руководство
Страница 19

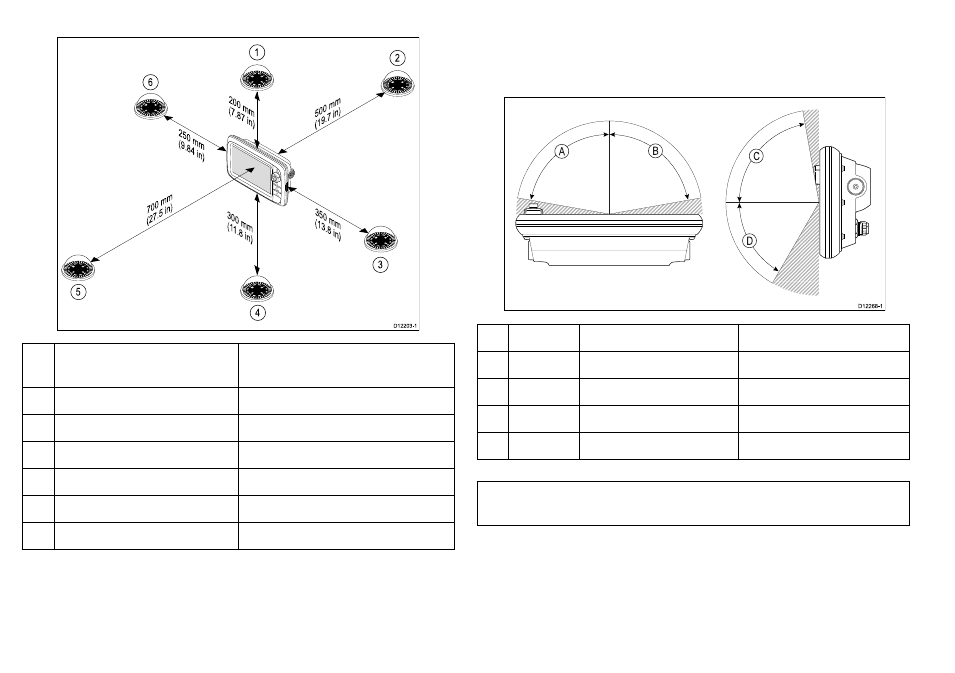

№ Положение компаса
относительно дисплея
Минимальное безопасное
расстояние от дисплея
1.
Сверху
200 мм
2.
Сзади
500 мм
3.
Справа
350 мм
4.
Снизу
300 мм
5.
Спереди
700 мм
6.
Слева
250 мм
Влияние угла обзора
Так как контрастность, цветопередача и ночной режим дисплея
зависят от угла обзора, компания Raymarine рекомендует
временно включить электропитание дисплея при подготовке к
монтажу и оценить, в каком месте угол обзора будет
оптимальным.
Угол обзора
e7/e7D e95 / e97 / c95 / c97 e125 / e127 / c125 / c127
A
70º
80º
80º
B
70º
80º
80º
C
70º
80º
80º
D
50º
60º
60º
Примечание: указанные углы обеспечивают коэффициент
контрастности не менее 10.
D12203-1
1
2
3
4
5
6
D
12268-1
A
B
C
D
