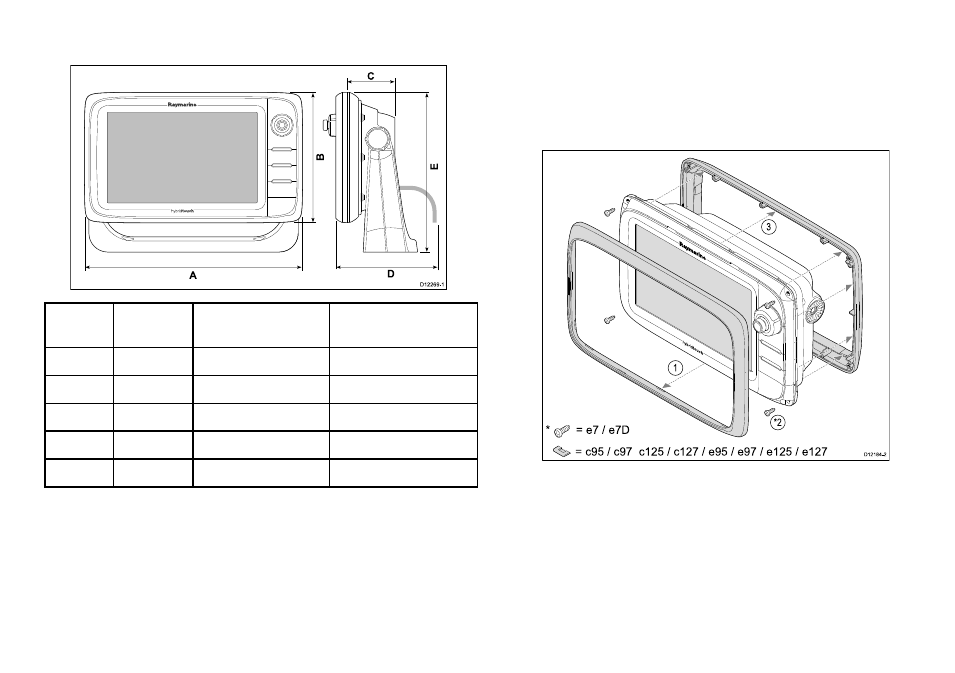

Габаритные размеры
Размер e7 / e7D
e95 / e97 / c95 /
c97
e125 / e127 / c125 /
c127
A
233 мм
290 мм
354 мм
B
144 мм
173 мм
222 мм
C
64 мм
64 мм
69 мм
D
160 мм
160 мм
160 мм
E
180 мм
212 мм
256 мм
Демонтаж задней оправы
Перед выполнением монтажа, необходимо снять заднюю
оправу.
1. Снимите переднюю оправу. Инструкции по выполнению
операции приведены отдельно.
2. Удалите винты, которые крепят оправу к дисплею.
3.
Осторожно снимите оправу на задней стороне дисплея,
слегка потянув оправу вдоль:
I. Внешних краев – сначала с боковых сторон вверх, а
затем вдоль верхнего края, обеспечивая полное
отделение зажимов от дисплея.
II. Внутренних краев – до полного отделения оправы от
дисплея.
D12269-1
A
C
D
B
E
D12184-2
*
= e7 / e7D
*
2
3
1
= c95 / c97 c125 / c127 / e95 / e97 / e125 / e127
