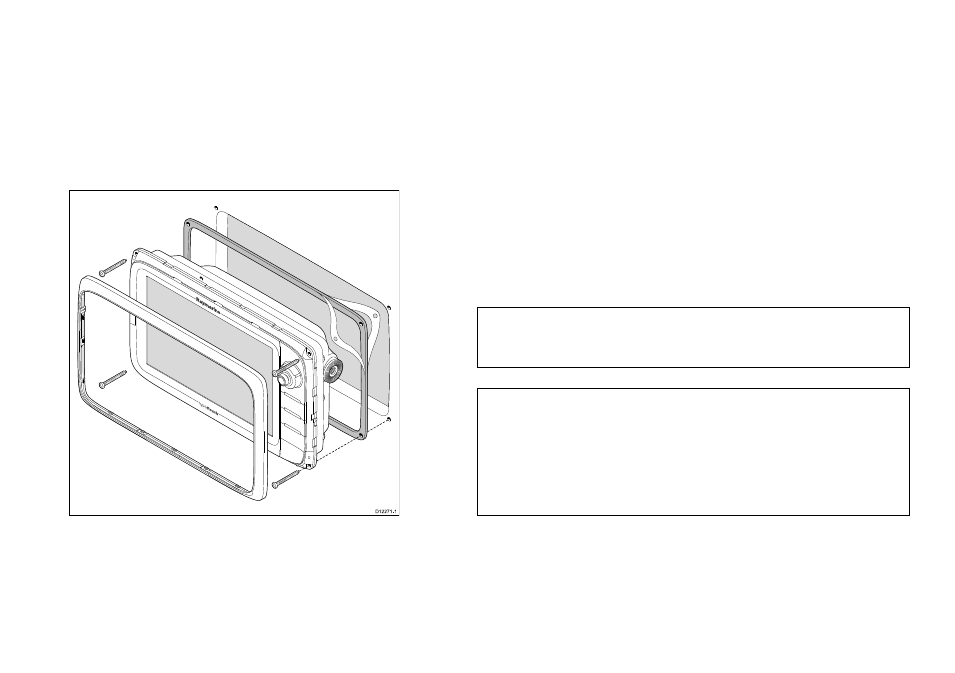

Монтаж в панель
Дисплей можно установить в панель или на панель.
Перед монтажом оборудование, убедитесь, что:
• Выбрано подходящее место.
• Определен маршрут прокладки кабелей и подготовлены
все разъемы.
• Снята передняя оправа.
1. Проверьте выбранное место для установки
оборудования. Необходима чистая, плоская поверхность
с достаточным зазором с задней стороны панели.
2. С помощью маскирующей или клеющейся ленты
закрепите нужный вырезной шаблон (входит в комплект) в
нужном месте.
3. С помощью лобзика (размер полотна указан на шаблоне)
делайте отверстия в каждом из углов вырезаемой
области.
4. С помощью ножовки нужного размера пропилите вдоль
внутреннего края линии отреза.
5. Убедитесь, что оборудование входит в полученную
область, а затем удалите заусенцы с выпиленных краев.
6. Просверлите 4 отверстия (их местонахождение указано
на шаблоне), в которые будут вставляться крепежные
винты.
7. Установите прокладку на блок дисплея и сильно вдавите
ее на фланец.
8. Подключите кабели электропитания и данных, а также
другие кабели к блоку.
9. Вставьте блок на место и закрепите с помощью винтов
(входят в комплект).
Примечание: величина крутящего усилия при сверлении
отверстий зависит от толщины монтажной поверхности и
типа материала.
Примечание: входящая в комплект прокладка изолирует
блок от жесткой монтажной поверхности или нактоуза.
Прокладку необходимо использовать во всех вариантах
монтажа. Может возникнуть необходимость использования
судостроительного герметика, если монтажная поверхность
или нактоуз не идеально плоские или имеют рельефную
отделку.
D 12271-1
