Если расстояние отклонения от линии маршрута более чем
0,3 морской мили, то система автопилота SmartPilot подает
предупредительный звуковой сигнал “Большое отклонение
от линии маршрута (Large Cross Track Error) и на экране
отображается в какой стороне (Pt- слева, Stb — справа) от
запланированной линии маршрута Вы находитесь.

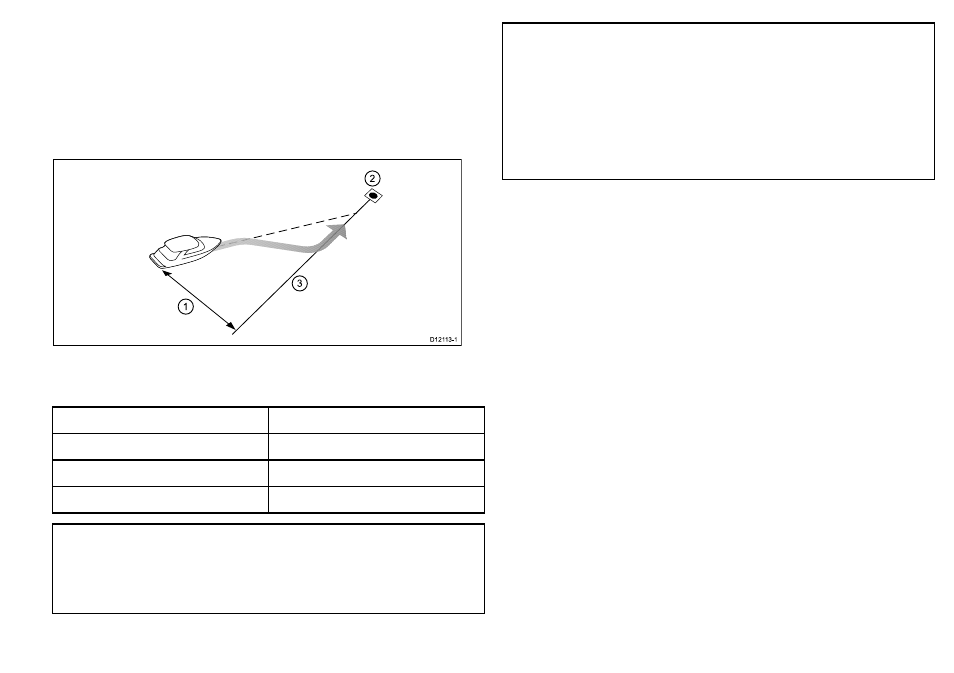

Пример 1
1
2
3
D12113-1
На примере 1 показана коррекция курса, на которую судно
отклоняется от текущей маршрутной точки, для того чтобы
вновь вернуться на линию маршрута.
Номер позиции на рисунке
Описание
1.
Отклонение от линии маршрута
2.
Текущая маршрутная точка
3.
Линия маршрута
Примечание: Сигнализация отклонения от линии маршрута
будет постоянно отображаться на экране и звуковой
сигнал постоянно подается, до тех пор пока расстояние
между текущей позицией судна и запланированной линией
маршрута будет менее чем 0,3 морской мили.
Предупреждение : Коррекция
отклонения от линии маршрута
При возврате в режим управления по маршруту
(TRACK) автопилот корректирует отклонение от
линии маршрута (XTE) для удержания судна на
заданной линии маршрута. Направление поворота
может не совпадать с пеленгом на маршрутную
точку и может отличаться от ожидаемого.
Прибытие к маршрутной точке
По прибытию судна в текущую маршрутную точку картплоттер
выбирает следующую маршрутную точку и передает ее
в систему автопилота. Система автопилота определяет
название новой маршрутной точки и подает звуковой сигнал
заблаговременного предупреждения о прибытии к маршрутной
точке, а на экране отображается всплывающее окно
заблаговременного прибытия к маршрутной точке. Также, на
экране отображаются новый пеленг на следующую маршрутную
точку и направление, в котором будет совершен поворот судна
при переходе на курс к новой маршрутной точке.
Зона прибытия к маршрутной точке
Экран NEXT WPT (Следующая маршрутная точка) и
подтверждение появляются при вхождении судна в зону,
расположенную вокруг текущей маршрутной точки (и
следовательно, расстояние до следующего плеча маршрута).
Если Вы вручную изменили зону прибытия к маршрутной
точке на значение 0,3 морской мили или более, тогда подается
предупредительный сигнал об отклонении от линии маршрута
и соответствующей корректировке курса.
Зона прибытия к маршрутной точке
Пример: Отклонение от линии маршрута (XTE) из-за зоны
прибытия к маршрутной точке
Режимы управления автопилота
