Инструкция по эксплуатации Raymarine P70R
Страница 20

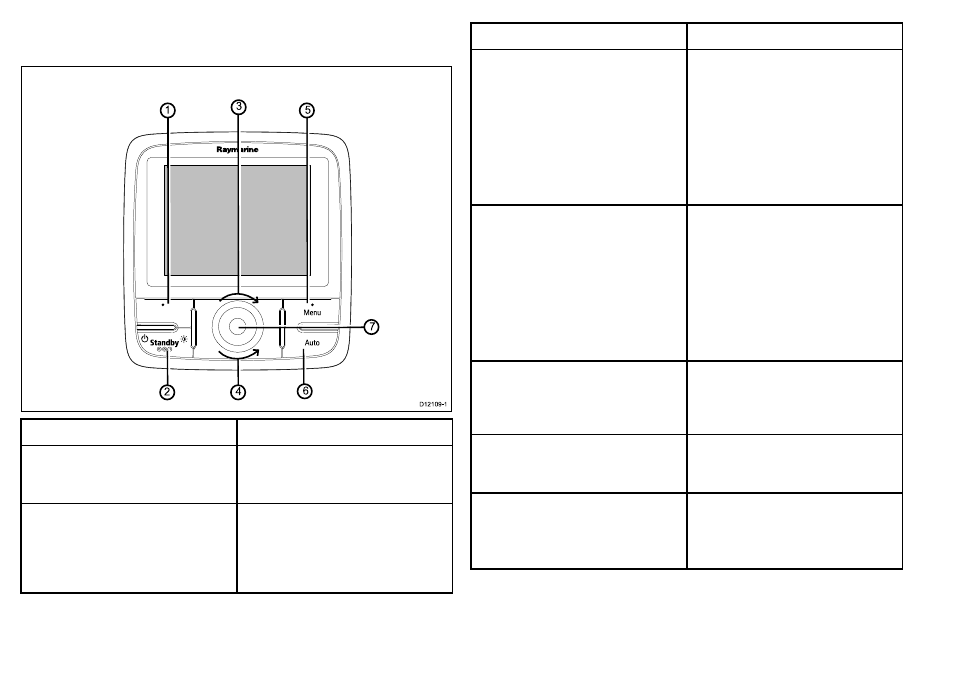

p70r дисплей управления автопилотом с поворотной
многопозиционной ручкой
2
4
7
6
3
5
1
D12109-1
Номер позиции на рисунке
Описание
1.
ЛЕВАЯ МНОГОФУНКЦИОНАЛЬ-
НАЯ КНОПКА
Отмена, назад, выбор режима.
2.
КНОПКА STANDBY
Выключение автопилота,
ручное управление,
включение/выключение питания,
яркость.
Номер позиции на рисунке
Описание
3.
ВРАЩЕНИЕ ПО ЧАСОВОЙ
СТРЕЛКЕ ПОВОРОТНОЙ
МНОГОПОЗИЦИОННОЙ РУЧКИ
Перемещение вниз в списке,
увеличение регулируемых
параметров, увеличение угла
(при блокировке курса), регулировка
численных значений, выбор режима
управления с джойстика.
4.
ВРАЩЕНИЕ ПРОТИВ ЧАСОВОЙ
СТРЕЛКИ ПОВОРОТНОЙ
МНОГОПОЗИЦИОННОЙ РУЧКИ
Перемещение вверх в списке,
уменьшение регулируемых
параметров, уменьшение угла
(заданный курс), регулировка
численных значений, выбор режима
управления с джойстика.
5.
ПРАВАЯ МНОГОФУНКЦИОНАЛЬ-
НАЯ КНОПКА
Меню, выбор, подтверждение,
сохранение.
6.
КНОПКА AUTO
Включение автоматического
режима автопилота.
7.
КНОПКА НА ПОВОРОТНОЙ
МНОГОПОЗИЦИОННОЙ РУЧКЕ
Меню, выбор, подтверждение,
сохранение.
Дисплей управления автопилотом поддерживает следующие
комбинации кнопок:
