3.3 Элементы управления
Размещение элементов управления и их назначение.

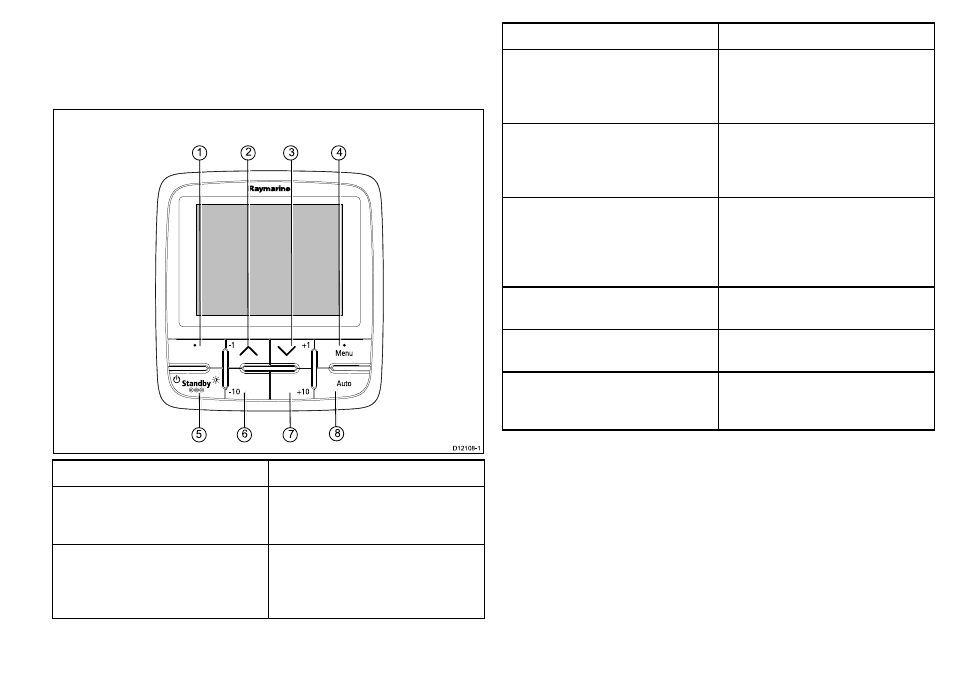

p70 8–кнопочный дисплей управления автопилотом
5
6
7
8
2
3
4
1
D12108-1
Номер позиции на рисунке
Описание
1.
ЛЕВАЯ МНОГОФУНКЦИОНАЛЬ-
НАЯ КНОПКА
Отмена, назад, выбор режима.
2.
КНОПКА ВВЕРХ/-1
Перемещение вверх, увеличение
регулируемых параметров,
уменьшение угла.
Номер позиции на рисунке
Описание
3.
КНОПКА ВНИЗ/ +1
Перемещение вниз, уменьшение
регулируемых параметров,
увеличение угла
4.
ПРАВАЯ МНОГОФУНКЦИОНАЛЬ-
НАЯ КНОПКА
Меню, выбор, подтверждение,
сохранение.
5.
КНОПКА STANDBY
Выключение автопилота,
ручное управление,
включение/выключение питания,
яркость.
6.
КНОПКА –10
Уменьшение угла.
7.
КНОПКА +10
Увеличение угла.
8.
КНОПКА AUTO
Включение автоматического
режима автопилота.
