Руководство по установке и эксплуатации
‐ 15 ‐

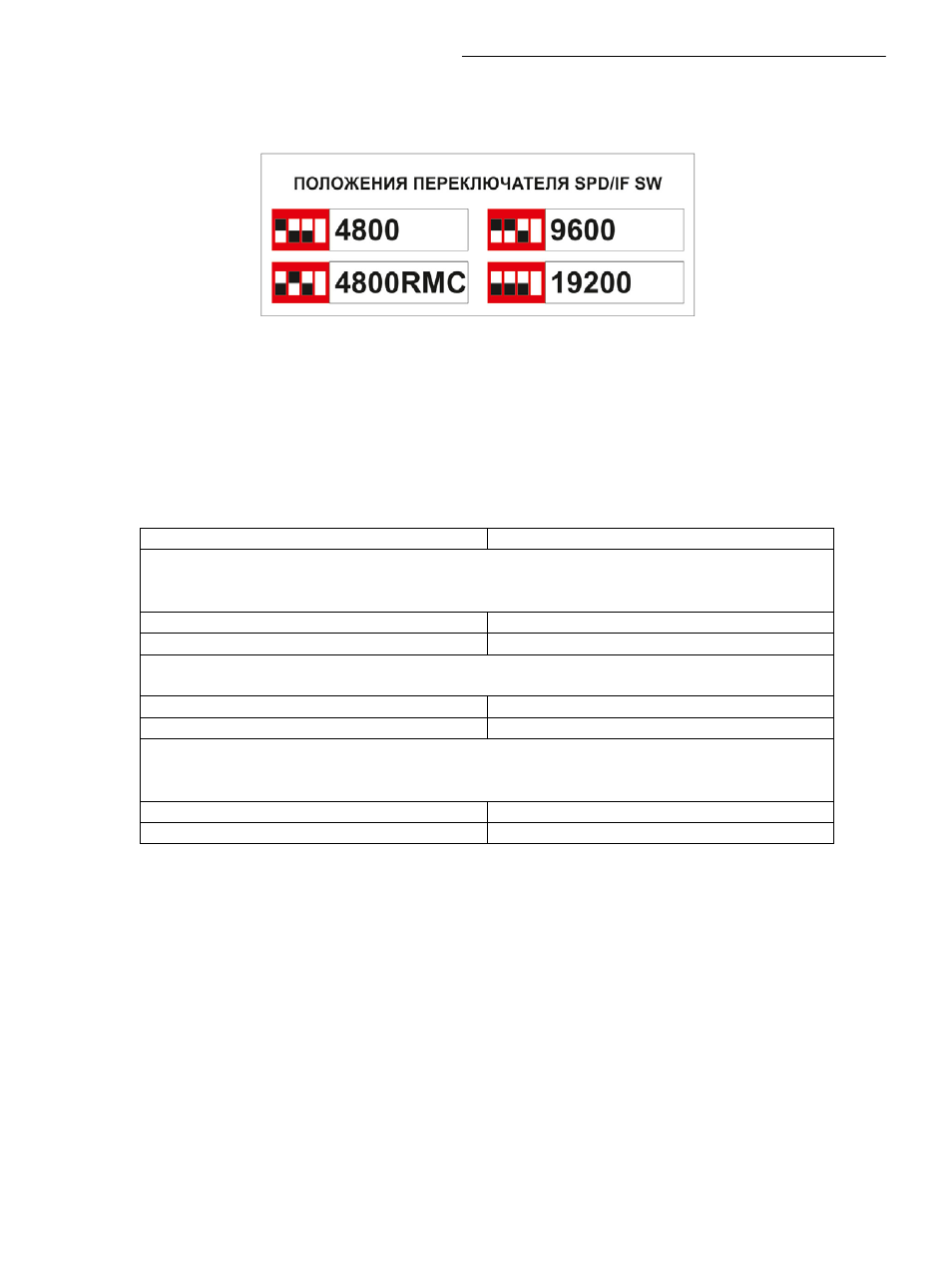

2. Установите переключатели «SPD/IF SW» в положения, соответствующие необходимому
режиму работы, как показано на изображении:
3. Убедитесь в правильности подключения проводов данных внутри вычислительного модуля.
Для передачи данных в формате NMEA0183 синий провод (ВЫХОД +) должен быть
подключен к клемме TX+ разъема X3. Коричневый (ВЫХОД ‐ ) должен быть подключен к
клемме TX‐ разъема X3.
4. Установите крышку вычислительного модуля, совместив световод расположенный в крышке,
со светодиодом в вычислительном модуле.
Примеры соединения многофункциональных навигационных дисплеев Raymarine с
приемником RX100 по протоколу NMEA0183
Провода данных в приемнике RX100
Провода данных в дисплее Raymarine
A СЕРИЯ (A50/A57/A70/D)
С Серия (С70/С80/С120)
E Серия (E80/E120)
Синий (ВЫХОД+)
Белый (ВХОД+)
Коричневый (ВЫХОД‐)
Зеленый (ВХОД‐)
C WIDESCREEN (C90W/C120W/C140W)
E WIDESCREEN (E90W/E120W/E140W)
Синий (ВЫХОД+)
Сине‐белый (ВХОД+)
Коричневый (ВЫХОД‐)
Сине‐зеленый (ВХОД‐)
a‐Series 2012 (a65/a67)
c‐Series 2012 (c95/c97/c125/c127)
e‐Series 2012 (e7/e7D/e95/e97/e125/e127/e165)
Синий (ВЫХОД+)
Оранжево‐белый (ВХОД+)
Коричневый (ВЫХОД‐)
Оранжево‐зеленый (ВХОД‐)
Примечание:
В дисплеях, оснащенных более чем одним входным портом данных NMEA0183, подключение может
отличаться от указанного.
Примечание:
В случае, если в приемном оборудовании отсутствует свободный порт NMEA0183, подключение
приемника может быть осуществлено с использованием NMEA мультиплексора. Некоторые
устройства Raymarine, например АИС приемники, имеют встроенный NMEA мультиплексор. В этом
случае приемник RX100 может быть подключен к приемному навигационному дисплею через АИС
приемник.
6.7.
Передача данных по протоколу RS‐232
При подключении приемника RX100 по протоколу RS‐232 необходимо произвести коммутацию
проводов данных в вычислительном модуле:
