6. Расположите монтажный адаптер для
установки антенны на плоскость
приклеенной к нему герметизирующей
прокладкой вниз, совместите все отверстия
и используя винты М4 закрепите адаптер
на поверхности.
7. Установите резиновую прокладку в
основание монтажного адаптера.
8. Протяните кабель в кабельное отверстие и
подключите к антенне. Убедитесь, что
разъем надежно зафиксирован.

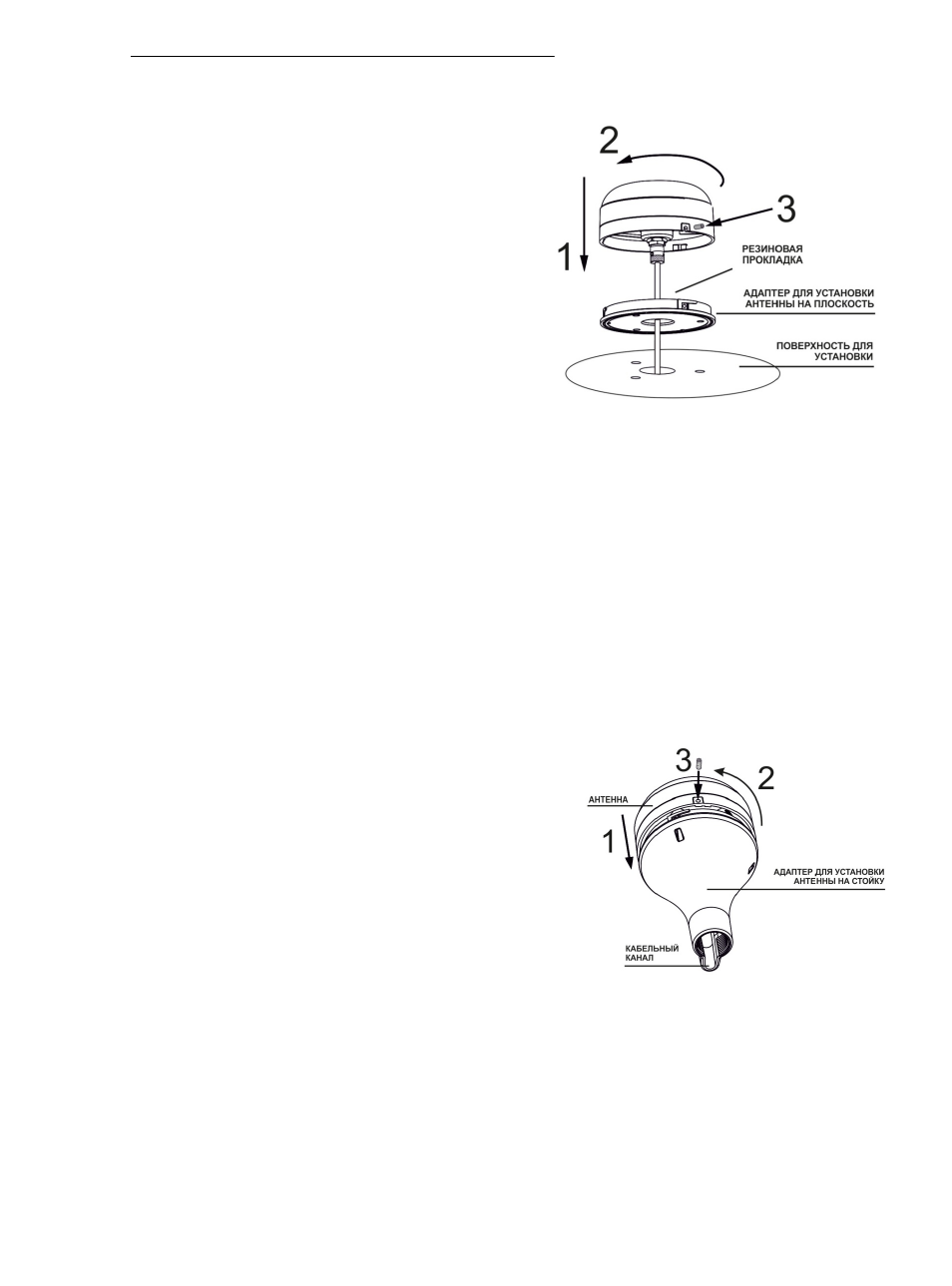

9. В соответствии со схемой закрепите
антенну в адаптере: (1) поместите антенну
в адаптер; (2) поверните антенну в
направлении часовой стрелки до фиксации
антенны в адаптере; (3) закрепите антенну
в адаптере с помощью цилиндрического
потайного винта М3.
Установка антенны на круглую стойку (трубу)
Адаптер для установки антенны на стойку (на трубу) или на опциональную стойку с помощью
резьбового соединения. При таком способе установки кабель антенны может быть протянут как внутри
стойки (скрытно), так и подведен снаружи через специальный кабельный канал.
Установка антенны на круглую стойку (трубу) с протяжкой кабеля снаружи
1. Протяните кабель антенны через адаптер и расположите кабель в кабельном канале
адаптера. Обратите внимание на правильную ориентацию разъемов кабеля: разъем TNC
подключается к вычислительному модулю, разъем BNC подключается к антенне.
2. Навинтите адаптер на стойку, но не прилагайте чрезмерных усилий при затягивании.
3. Подключите кабель к антенне. Убедитесь, что
разъем надежно зафиксирован.
4. В соответствии со схемой закрепите антенну в
адаптере: (1) поместите антенну в адаптер; (2)
поверните антенну в направлении часовой стрелки
до фиксации антенны в адаптере; (3) закрепите
антенну в адаптере с помощью цилиндрического
потайного винта М3.
5. При необходимости, зазор между кабелем и
адаптером можно заполнить морским герметиком.
6. Проложите кабель от антенны к вычислительному
модулю.
Установка антенны на круглую стойку (трубу) с протяжкой кабеля внутри стойки
1. Проложите кабель антенны от вычислительного модуля к месту установки антенны.
Обратите внимание на правильную ориентацию разъемов кабеля: разъем TNC подключается
к вычислительному модулю, разъем BNC подключается к антенне.
2. Установите в выбранном месте дополнительную стойку антенны. Навинтите адаптер на
стойку, но не прилагайте чрезмерных усилий при затягивании.
3. Протяните кабель антенны через стойку и адаптер и подключите кабель к антенне.
Убедитесь, что разъем надежно зафиксирован.
