Навигационный приемник ГЛОНАСС/GPS SEEWAY RX100
‐ 14 ‐
6.6.
Передача данных по протоколу NMEA 0183 (RS‐422)
В оборудовании, к которому подключается приемник RX100, должно быть установлено такое же
значение скорости обмена данными входного порта NMEA0183, как и у RX100.
В приемнике RX100 предусмотрена возможность выбора скорости передачи данных. При
подключении приемника, рекомендуется выбрать максимально возможную скорость обмена данными.
Варианты настройки:
4800 бод (установлено по умолчанию)
4800 бод, передача в формате RMC
9600 бод
19200 бод
По умолчанию приемник RX100 настроен на передачу данных в формате NMEA0183 со
скоростью 4800 бод.

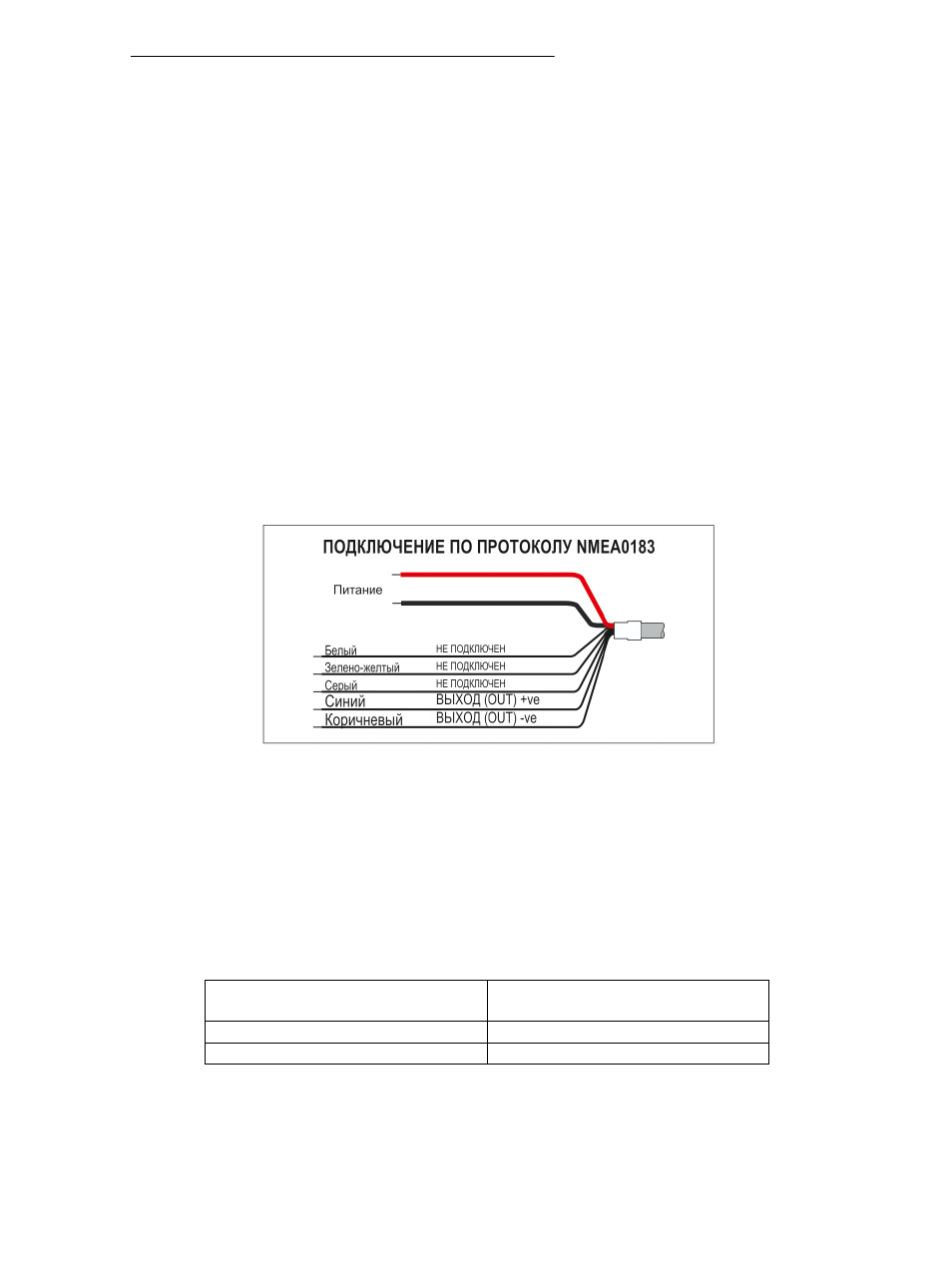

Назначение проводов данных установленных в приемнике по умолчанию указано на
приведенном ниже изображении:
Примечание:
Конструктивной особенностью приемника RX100 предусмотрена возможность работы в разных
форматах передачи данных. Для изменения режима работы производится подключение проводов
обмена данными к соответствующим клеммам внутри вычислительного модуля. Убедитесь, что
внутри вычислительного модуля провода обмена данными подключены в соответствии с
необходимым режимом работы приемника.
При подключении приемника RX100 к навигационному комплексу необходимо соединить
соответствующие провода порта NMEA ВЫХОД приемника RX100 c портом NMEA ВХОД принимающего
оборудования с соблюдением полярности.
ВЫХОД NMEA приемник RX100
ВХОД NMEA принимающее
оборудование
ВЫХОД + синий
ВХОД +
ВЫХОД ‐ коричневый
ВХОД ‐
Изменение скорости обмена данными приемника RX100
Для изменения скорости передачи данных необходимо выполнить следующие действия:
1. Демонтируйте верхнюю крышку вычислительного модуля.
