Руководство по установке и эксплуатации
‐ 11 ‐
Убедитесь, что антенна устанавливается в месте, в котором возможна правильная
прокладка и подключение кабелей. Минимальный радиус изгиба кабеля при
стационарной прокладке 30 мм. Используйте кабельные кронштейны, чтобы не
допустить механической нагрузки на разъемы.

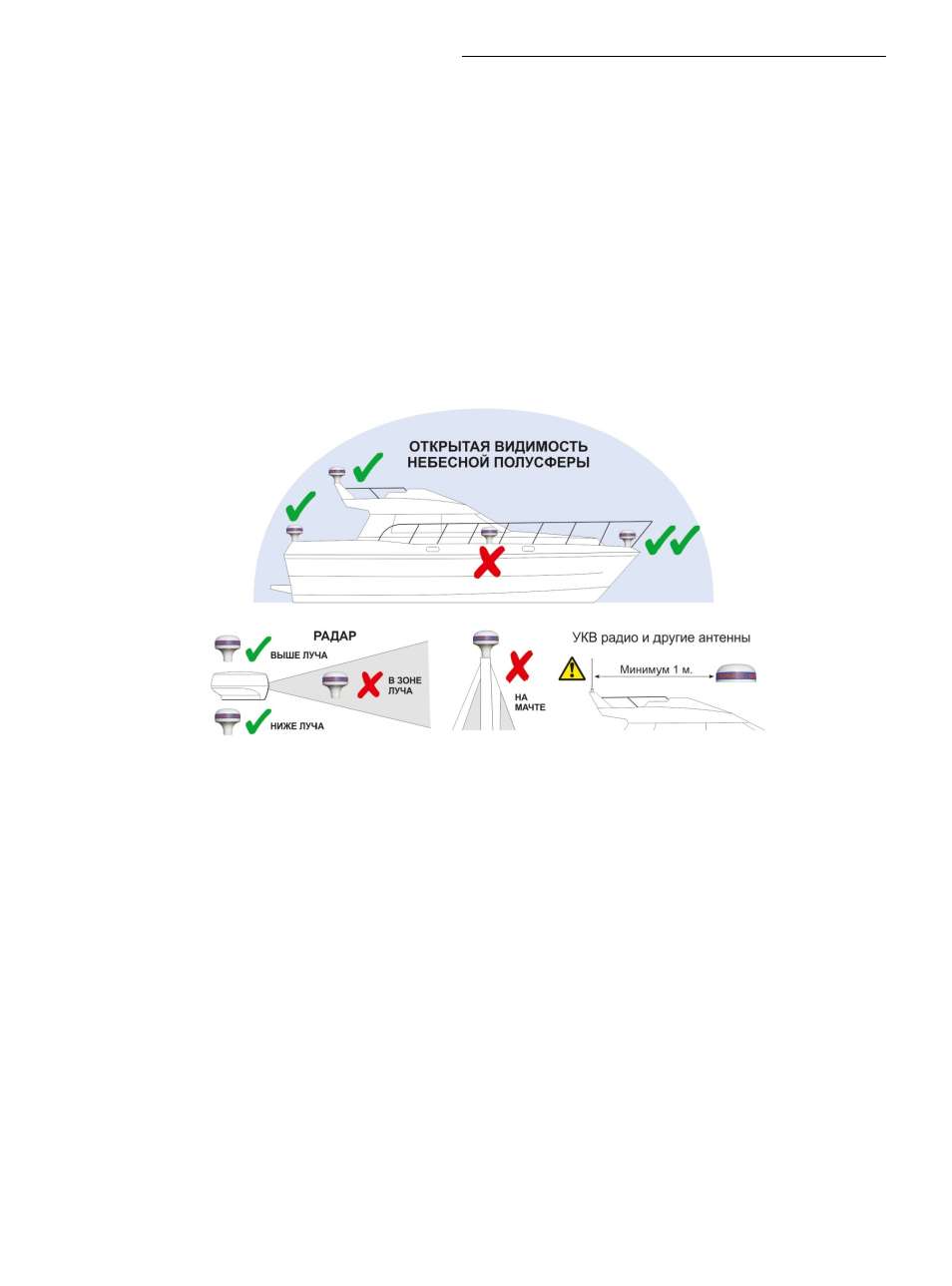

• Радиопомехи.
Выберите место для монтажа, достаточно удаленное от излучающих антенн и
устройств. Минимальное расстояние должно составлять не менее 1 метра. Не
располагайте антенну в зоне действия антенны РЛС.
Внимание!
Кабель антенны приемника имеет два типа разъемов: разъем TNC подключается к
вычислительному модулю, разъем BNC подключается к антенне. Перед прокладкой
кабеля антенны убедитесь в правильной ориентации кабеля!
Установка антенны на плоскую поверхность:
1. Проложите кабель антенны от вычислительного модуля к месту установки антенны.
Обратите внимание на правильную ориентацию разъемов кабеля: разъем TNC
подключается к вычислительному модулю, разъем BNC подключается к антенне.
2. Используйте адаптер для установки антенны на плоскость в качестве шаблона для разметки
крепежных отверстий.
3. Отметьте места отверстий для трех крепежных винтов и отверстия для кабеля антенны.
4. Просверлите три отверстия для крепежных винтов сверлом диаметром 3мм в отмеченных
местах.
5. Просверлите отверстие для кабеля антенны сверлом диаметром 25мм.
Примечание: Если вы устанавливаете антенну на стеклопластиковую поверхность,
рекомендуется сделать зенковку отверстий верхнего слоя гелькоута. Это
поможет предотвратить образование трещин в гелькоуте при затягивании
винтов.
