Подключение к источнику питания – Инструкция по эксплуатации Raymarine SEEWAY RX100 (ГЛОНАСС_GPS_SBAS)
Страница 13
Руководство по установке и эксплуатации
‐ 13 ‐
4. В соответствии со схемой закрепите антенну в адаптере: (1) поместите антенну в адаптер; (2)
поверните антенну в направлении часовой стрелки до фиксации антенны в адаптере; (3)
закрепите антенну в адаптере с помощью цилиндрического потайного винта М3.
5. При необходимости, зазор между кабелем и адаптером можно заполнить морским
герметиком.
6.5.

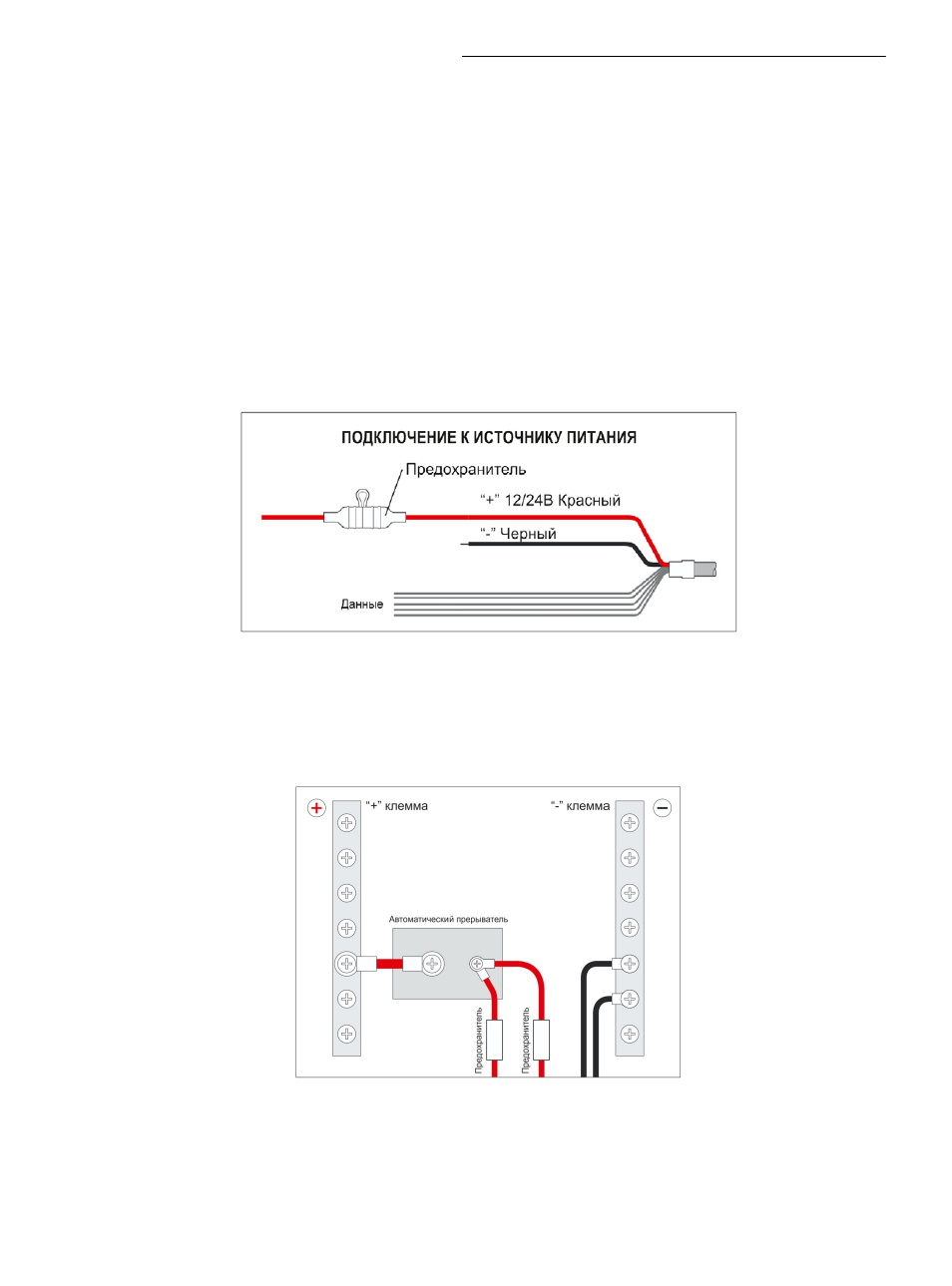

Подключение к источнику питания
Подключение приемника RX100 к источнику питания осуществляется поставляемым в комплекте
кабелем питание/данные. Приемник может быть подключен к бортовым сетям с напряжением 12В или
24В.
Подключение должно осуществляться к распределительному щиту через автоматический
прерыватель цепи и плавкий предохранитель номиналом 1А.
Каждое устройство рекомендуется подключать к отдельному автоматическому прерывателю.
Если к одному автоматическому прерывателю подключается несколько устройств, используйте
отдельный плавкий предохранитель для каждого устройства в соответствии с рекомендациями к
устройствам.
