AutoDome Junior HD
Тревожные и релейные подключения | ru
61
Bosch Security Systems, Inc.
Руководство по установке
F.01U.165.622 | 1.0 | 2010.09
2.
На странице настроек AutoDome Junior HD выберите
"Интерфейс" > "Тревожные входы". В
Раздел 12 Настройка AutoDome Junior HD, Страница 85
описывается, как открыть страницу "Настройки".
9.2.2
Подключение нормально замкнутого
тревожного входа
1.
Подключите тревожный сигнал к соответствующему
входу (1-2) и контакту заземления AutoDome Junior.

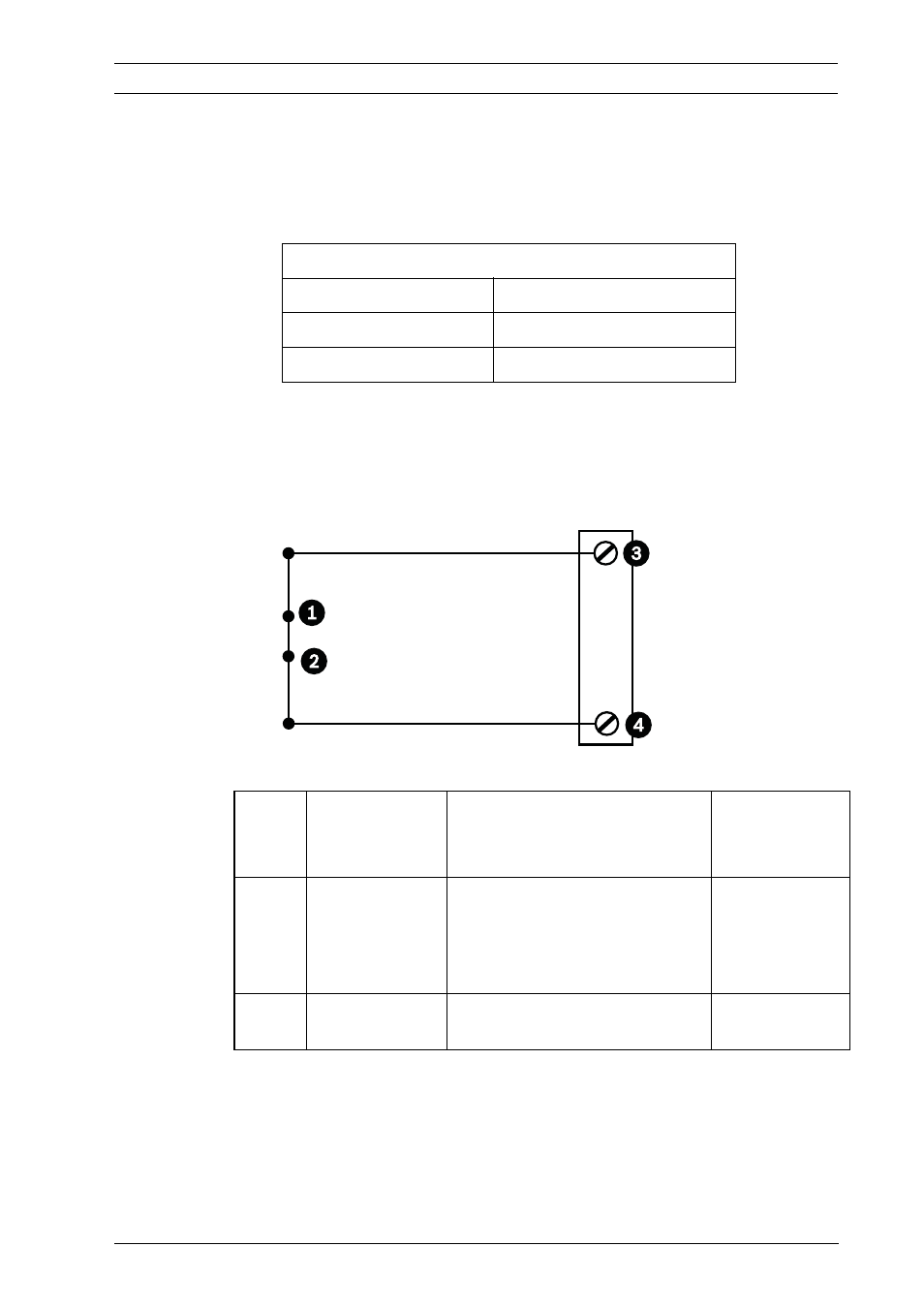

Рисунок 9.3 НЗ Нормально замкнутые соединения
Программируемые НР AutoDome Junior
Цепь
Индикация тревоги
Разомкнуто
Нормально
Замкнуто
Тревога
Кодов
ый №
Пользовател
ьский
контакт
Купольная камера
Цвет
1
Нормально
замкнутый
Тревожный вход 1 или
тревожный вход 2
(кодовый №3)
Коричневый
вход 1 или
оранжевый
вход 2
2
Общее
заземление (кодовый
№4)
Зеленый
