ru | Тревожные и релейные подключения
AutoDome Junior HD
F.01U.165.622 | 1.0 | 2010.09
Руководство по установке
Bosch Security Systems, Inc.
Проводка сигнализации осуществляется как нормально
разомкнутая (НР) или нормально замкнутая (НЗ), а
тревожные входы программируются как НР (по умолчанию)
или НЗ из главного меню AutoDome Junior.
9.2
Подключение тревожных входов (входы
1-2)
Тревожные входы 1-2 могут быть настроены как нормально
разомкнутые (НР) или нормально замкнутые (НЗ) тревожные
входы.
9.2.1
Подключение нормально разомкнутого
тревожного входа
1.
Подключите тревожный сигнал к соответствующему
входу (1-2) и контакту заземления AutoDome Junior.

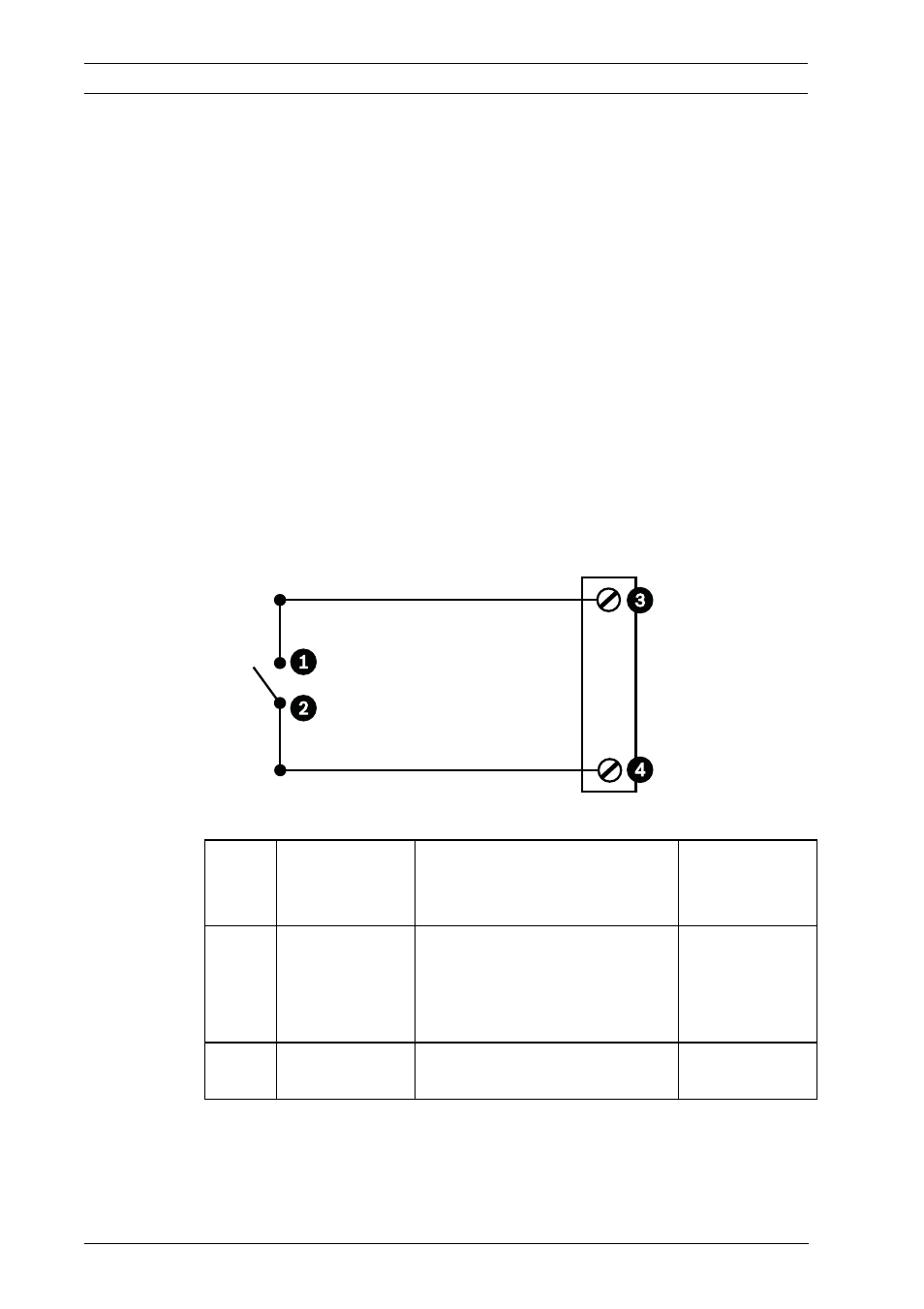

Рисунок 9.2 НР - Нормально разомкнутый
Кодов
ый №
Пользовател
ьский
контакт
Купольная камера
Цвет
1
Нормально
разомкнутый
Тревожный вход 1 или
тревожный вход 2
(кодовый №3)
Коричневый
вход 1 или
оранжевый
вход 2
2
Общее
заземление (кодовый
№4)
Зеленый
