32
ru | Кронштейн для установки на стену AutoDome Junior HD
F.01U.165.622 | 1.0 | 2010.09 Руководство по установке Bosch Security Systems, Inc.
5.1.1 Необходимы дополнительные инструменты
– Подходящие отвертки с прямым шлицем
– № 2 крестообразные отвертки
– Соответствующий инструмент для проделывания
отверстий в гипсокартоне или в ячейке подвесного
потолка (если применимо).
– Ключ-звездочка T-10 (Torx)
– Для установки вне помещения необходима наружная
камера AutoDome Junior
5.1.2 Подготовка кронштейна для монтажа на стену
внутри помещения
Для установки на стену внутри помещения следуйте
приведенным ниже инструкциям.
1. Определите подходящее место для кронштейна для
монтажа на стену (поставляется отдельно).

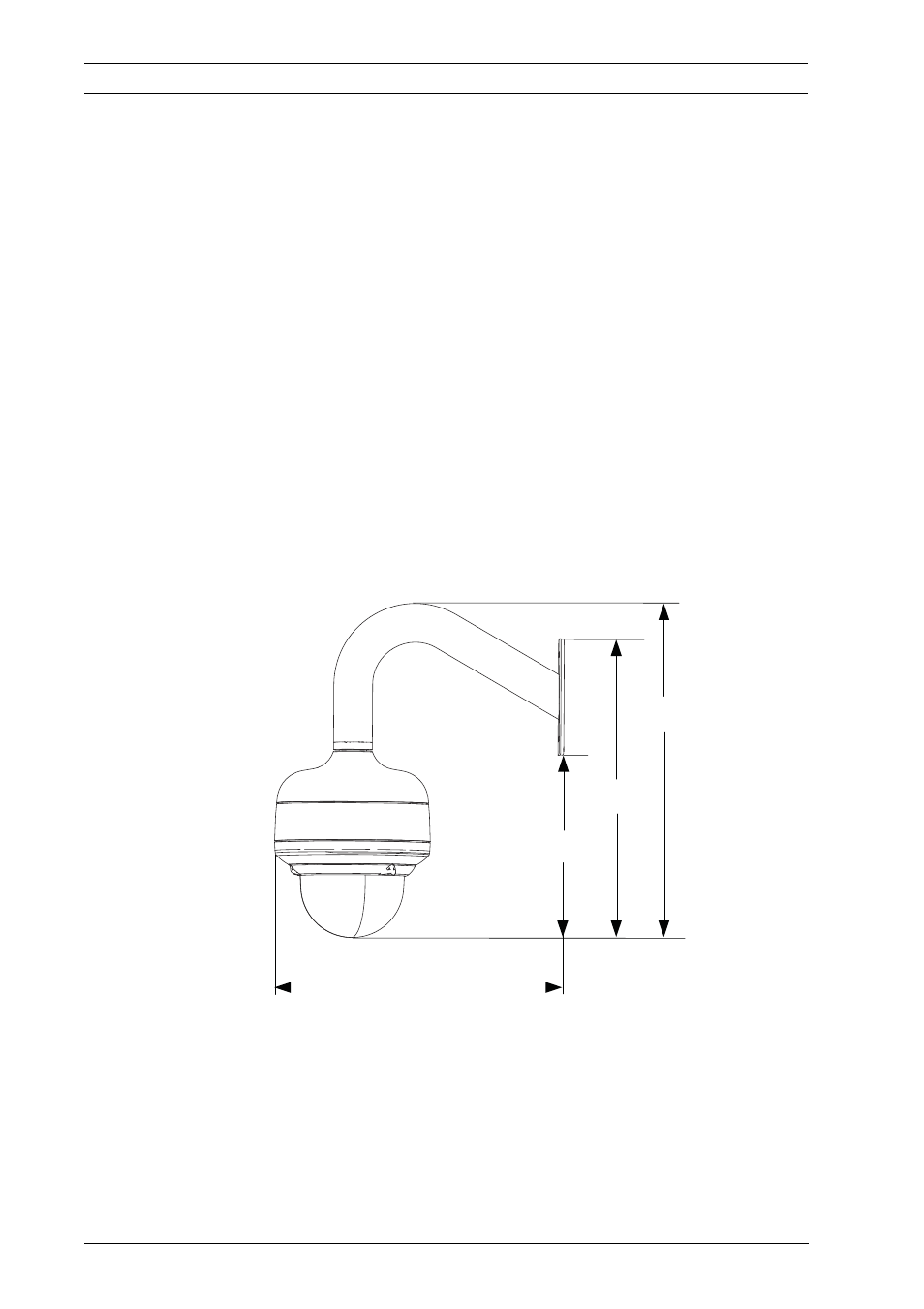

Рисунок 5.1 Размеры кронштейна для монтажа на стену
2. Установите не входящую в комплект металлическую
распределительную коробку для одного комплекта на
стену.
220.4
(8.68)
333.0
(13.11)
366.0
(14.1)
291.0
(11.46)
