AutoDome Junior HD
Установка кронштейна для монтажа на трубу | ru
Bosch Security Systems, Inc.
Руководство по установке
F.01U.165.622 | 1.0 | 2010.09

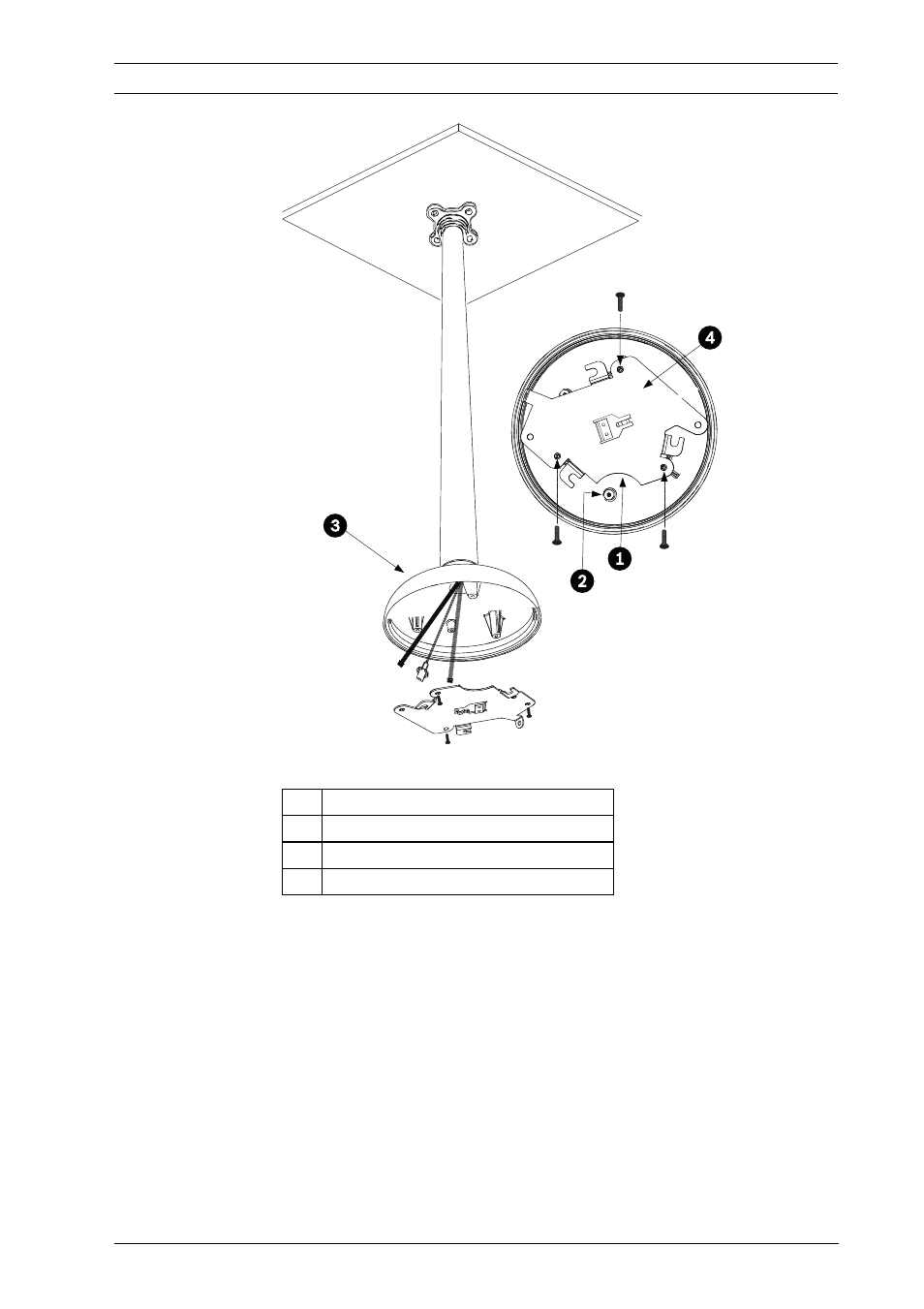

Рисунок 7.4 Прикрепите монтажную плату к колпачку камеры
7.1.3
Установка камеры на монтажную плату
Для установки камеры на кронштейн для установки на
потолок с помощью монтажной платы из комплекта
выполните следующие действия:
1.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
2.
Подсоедините провод заземления от устройства к
колпачку для установки.
3.
Подсоедините заземление (не входит в комплект) к
распределительной коробке.
1
Серповидная форма
2
Заземляющий наконечник
3
Колпачок камеры
4
Монтажная плата
