Описание
Система AutoDome Junior является частью более крупного
компоновочного блока для любой системы
видеонаблюдения/системы безопасности. Благодаря
использованию нескольких контроллеров клавиатур и
нескольких купольных камер имеется возможность
осуществлять мониторинг зоны любого размера.
Расширяемая и гибкая архитектура облегчает реализацию
функций дистанционного управления для различных
внешних переключающих устройств, таких как
мультиплексоры и цифровые видеорегистраторы (см.
рисунок ниже).

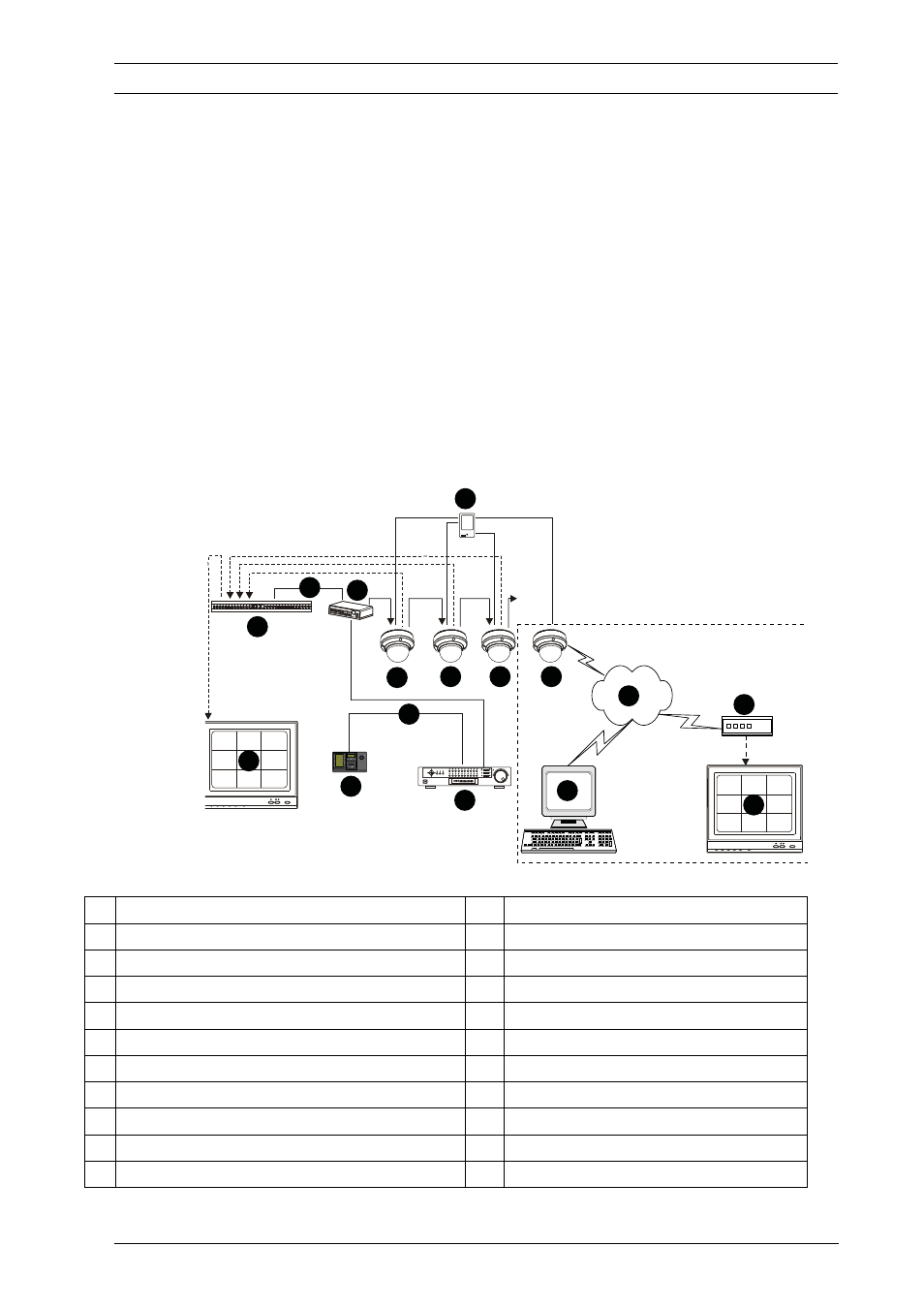

Рисунок 3.1 Конфигурация системы
2
3
4
1
5
6
7
8
10
10
11
11
9
1
2
3
4
5
6
7
8
9
0
S h o t
M o n
P ro d
C lr
9
12
12
13
13
14
14
15
15
1 Тревожный вход (датчик)
12 AutoDome Junior IP или HD
2 Мультиплексор
13 Сеть
3 Кабель RS-485
14 Компьютер
4 Распределительная коробка
15 Кодер/Декодер
5 AutoDome Junior
6 AutoDome Junior
7 AutoDome Junior
8 Кабель RS-485
9 Монитор
10 Клавиатура
11 Цифровой видеорегистратор
