Функция активации приоритетного входа
Функция активного приоритетного входа используется, когда требуется временно
переопределить все существующие конфигурации на всех выходах и передать сигнал с
приоритетного аудиовхода.
Line 7 Network
Link/Act 100Mbps
Control Panels
Call Stations
Power
Mic/Line 4 Mic/Line 3 Mic/Line 2 Mic/Line 1 Amp Link Out 5-8
Amp Link Out 1-4
L
R
Line 5 Line 6
Out 1 Out 2 Out 3 Out 4
Out 5 Out 6 Out 7 Out 8
Ale
rt
Ev
ac
A cti
ve
0V
Override
N .C.
1/2 3 4 5 6 7 9
8 11
10

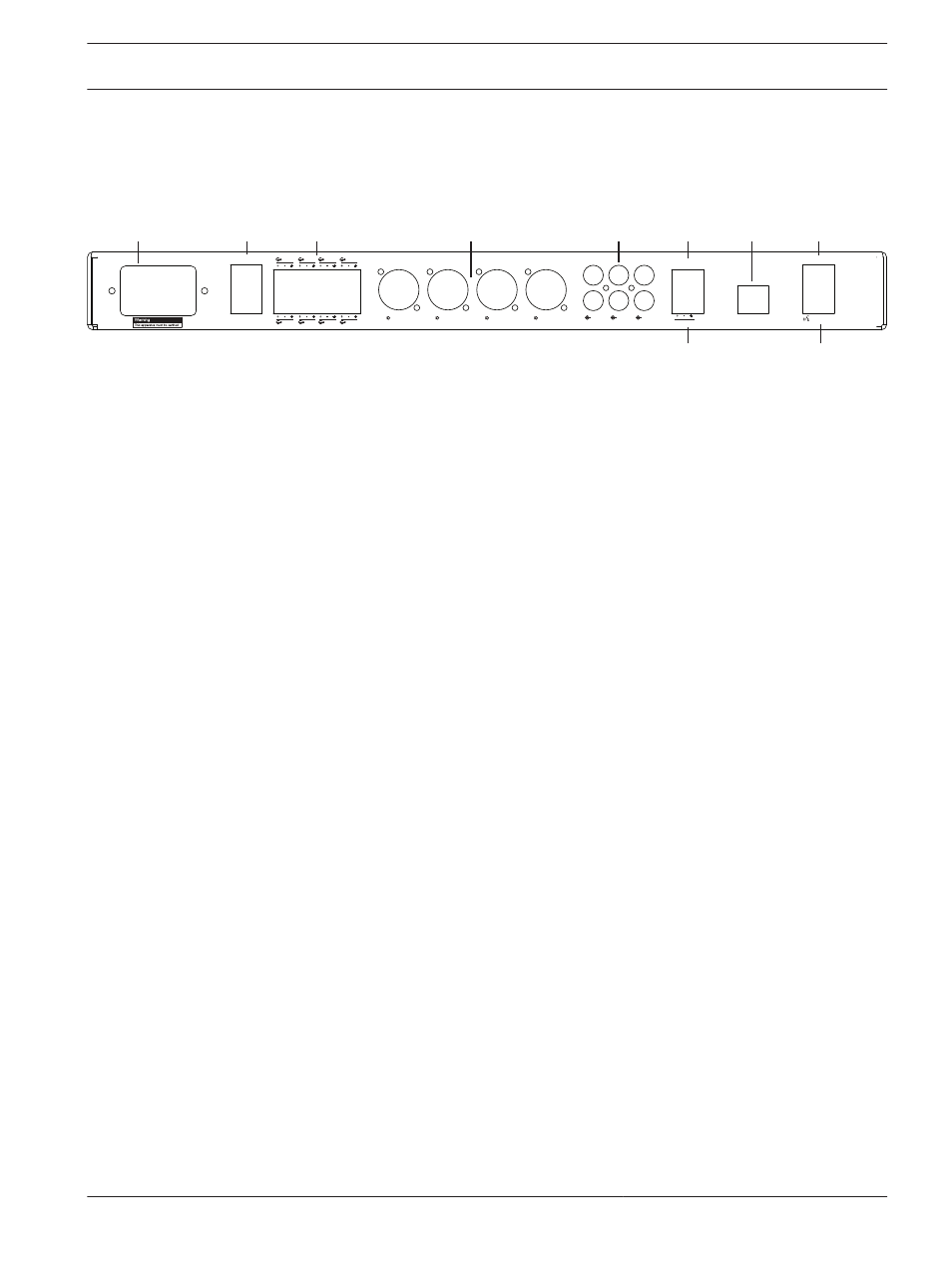

1. Активируйте замыкание активного приоритетного аудиовхода на задней панели
усилителя (7) с помощью соединения Phoenix с обозначением «Active (Активно)»:
–
После этого сигнал данного входа (8) будет иметь приоритет над всеми
остальными источниками входного сигнала и будет немедленно активирован на
всех каналах.
– Для прекращения трансляции приоритетного входного сигнала необходимо
разомкнуть контакт: При этом будут немедленно восстановлены все текущие
параметры конфигурации, и устройство вернется в прежнее состояние.
2. Активируйте функцию «Force into override (Принудительное включение
приоритетного сигнала)» с помощью графического интерфейса для ПК:
–
Приоритетный входной сигнал отменяет все остальные активные аудиосигналы.
Функция активации переключения по контакту Alert/EVAC («Тревога/
EVAC»)
Эти функции переключения используются, когда требуется переопределить все текущие
конфигурации во всех зонах и передать тревожный сигнал из внутреннего источника.
1.
Активируйте приоритетный аудиосигнал путем замыкания контакта на задней панели
(7) с помощью внешнего устройства:
–
Приоритетный входной сигнал отменяет все остальные активные аудиосигналы.
– Для прекращения трансляции приоритетного входного сигнала необходимо
разомкнуть контакт. При этом будут немедленно восстановлены все текущие
параметры конфигурации, и устройство вернется в прежнее состояние.
2. Активируйте функцию «Force into Alert Tone (Принудительное включение
тревожного сигнала)» или функцию «Force into EVAC Tone (Принудительное
включение сигнала EVAC)» с помощью графического интерфейса для ПК:
–
Приоритетный входной сигнал отменяет все остальные активные аудиосигналы.
Управление системой/матричным микшером DSP с помощью
графического интерфейса
Управление функциями DSP и их настройка осуществляются только с помощью
графического интерфейса для матричного микшера DSP. См. раздел Графический
интерфейс матричного микшера DSP, Cтраница 29. Подробные инструкции содержатся в
справке программы.
8.5.1
8.5.2
8.5.3
PLENA matrix Эксплуатация | ru 47
