Параметры многоканального усилителя DSP
Для подключения многоканального усилителя DSP к матричному микшеру DSP не
требуется адрес. DIP-переключатели используются для настройки параметров усилителя:
входной чувствительности и мостового соединения каналов. Функции DSP можно
настроить только после подключения к устройству с помощью графического интерфейса
для ПК. См. раздел Графический интерфейс многоканального усилителя DSP, Cтраница 31).

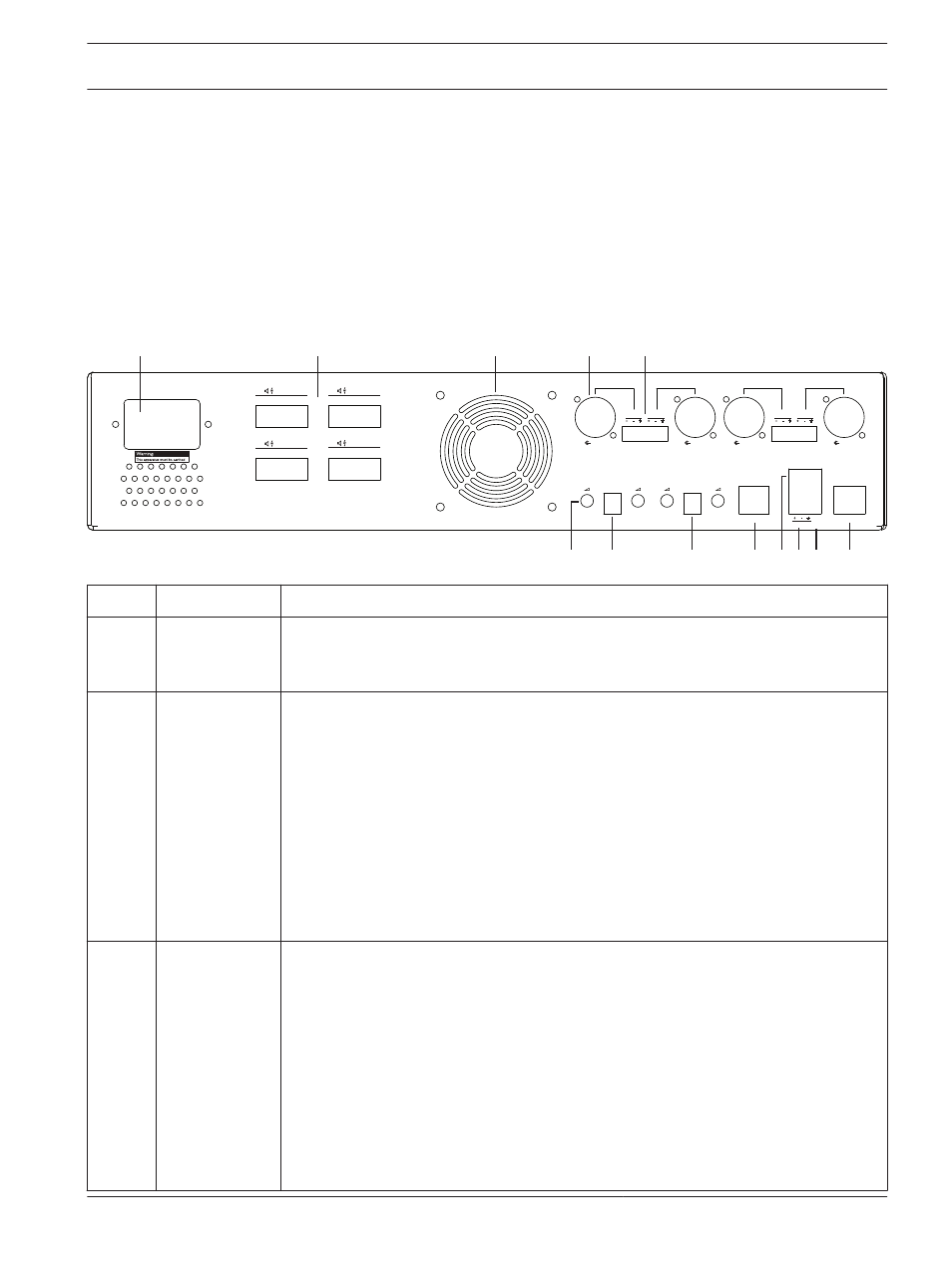

Некоторые параметры усилителя, такие как входная чувствительность и мостовое
соединение каналов, настраиваются с помощью DIP-переключателей.
Link/Act 100Mbps
Network
Override
Sens
or
+
+12V DC
Sens
or
-
Bridge 3+4
In
put 3
Sens
In
put 4
Sens
Bridge 1+2
In
put 1
Sens
In
put 2
Sens
Power
Input 1
Input 2
Input 3
Input 4
Input 1
Input 2
Input 3
Input 4
Amp Link Input
Link 1
Link 2
Link 3
Link 4
Output 1
Output 3
Output 4
Output 2
0
4Ω 8Ω 70V 100V
0
4Ω 8Ω 70V 100V
0
4Ω 8Ω 70V 100V
0
4Ω 8Ω 70V 100V
0V
DC
A
cti
ve
1/2
3
4
7
8 9
11
10
12
(4x)
13
14
5
(4x)
6
(4x)
№
Элемент
Назначение
12
Регулятор
линейного
входа
–
Регулятор уровня 4 аудиовходов (1-4):
–
Диапазон затухания составляет приблизительно от 0 дБ до >50 дБ.
13
Входная
чувствительнос
ть / мост
(показаны
входы 1 и 2)
–
3-позиционный DIP-переключатель для настройки входной чувствительности
и режима моста:
–
Переключатель 1: канал входной чувствительности X, входная
чувствительность 6,15 В (ВЕРХНЯЯ ПОЗИЦИЯ) / 1,22 В (НИЖНЯЯ
ПОЗИЦИЯ). Позиция по умолчанию: НИЖНЯЯ.
–
Переключатель 2: соединение каналов X-Y в мост, активно (ВЕРХНЯЯ
ПОЗИЦИЯ), одноканальный режим (НИЖНЯЯ ПОЗИЦИЯ). Позиция по
умолчанию: НИЖНЯЯ.
–
Переключатель 3: канал входной чувствительности Y, входная
чувствительность 6,15 В (ВЕРХНЯЯ ПОЗИЦИЯ) / 1,22 В (НИЖНЯЯ
ПОЗИЦИЯ). Позиция по умолчанию: НИЖНЯЯ.
14
Входная
чувствительнос
ть / мост
(показаны
входы 3 и 4)
–
3-позиционный DIP-переключатель для настройки входной чувствительности
и режима моста:
–
Переключатель 1: канал входной чувствительности X, входная
чувствительность 6,15 В (ВЕРХНЯЯ ПОЗИЦИЯ) / 1,22 В (НИЖНЯЯ
ПОЗИЦИЯ). Позиция по умолчанию: НИЖНЯЯ.
–
Переключатель 2: соединение каналов X-Y в мост, активно (ВЕРХНЯЯ
ПОЗИЦИЯ), одноканальный режим (НИЖНЯЯ ПОЗИЦИЯ). Позиция по
умолчанию: НИЖНЯЯ.
–
Переключатель 3: канал входной чувствительности Y, входная
чувствительность 6,15 В (ВЕРХНЯЯ ПОЗИЦИЯ) / 1,22 В (НИЖНЯЯ
ПОЗИЦИЯ). Позиция по умолчанию: НИЖНЯЯ.
