Страница 21

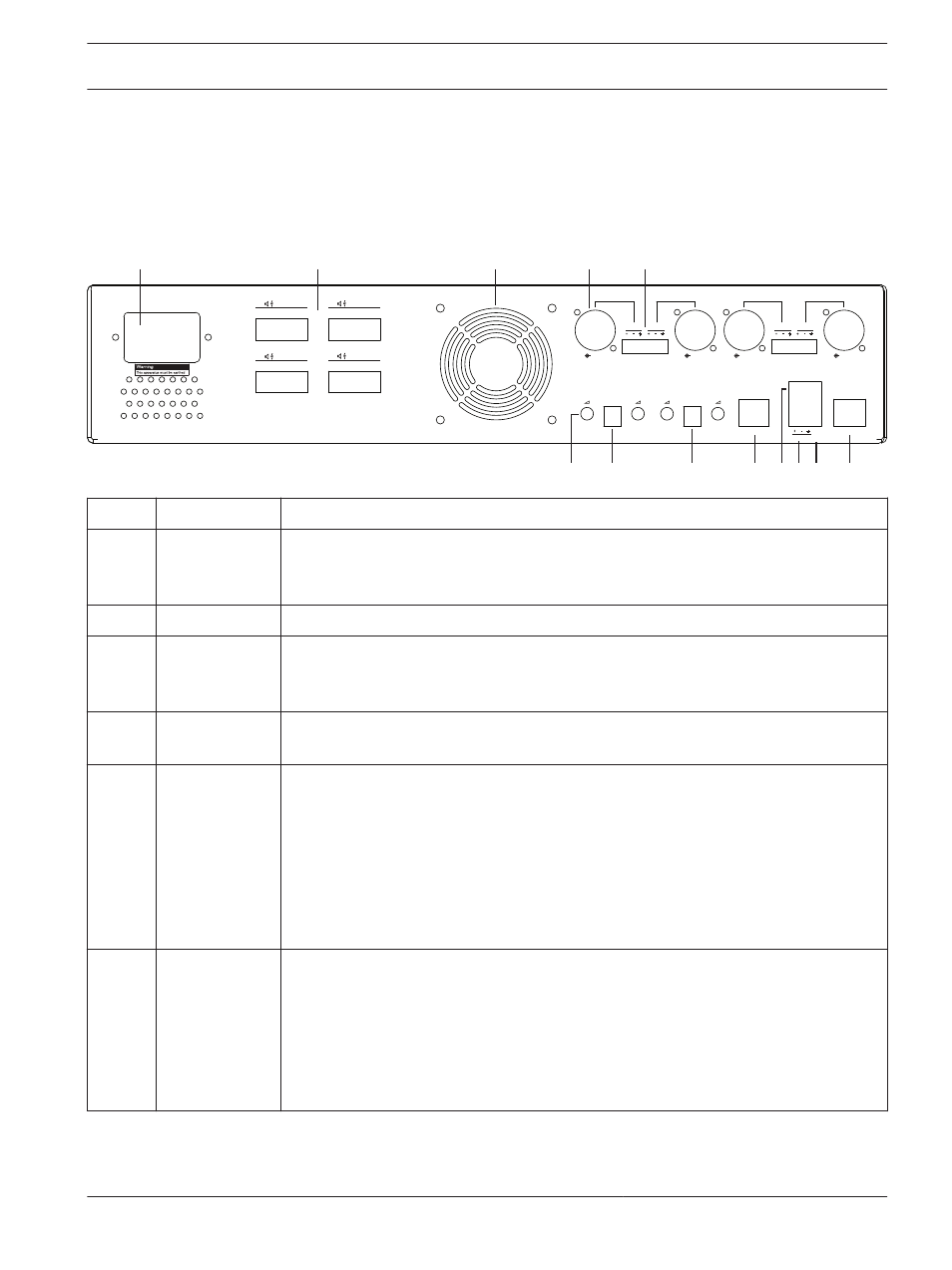

Многоканальный усилитель DSP
При подключении многоканального усилителя DSP к матричному микшеру DSP
рекомендуется использовать разъемы Amp Link или терминальные входы Phoenix.
Усилитель также оснащен комбинированными входами XLR/TRS для использования
отдельно от матричного микшера DSP.
Link/Act 100Mbps
Network
Override
Sens
or
+
+12V DC
Sens
or
-
Bridge 3+4
In
put 3
Sens
In
put 4
Sens
Bridge 1+2
In
put 1
Sens
In
put 2
Sens
Power
Input 1
Input 2
Input 3
Input 4
Input 1
Input 2
Input 3
Input 4
Amp Link Input
Link 1
Link 2
Link 3
Link 4
Output 1
Output 3
Output 4
Output 2
0
4Ω 8Ω 70V 100V
0
4Ω 8Ω 70V 100V
0
4Ω 8Ω 70V 100V
0
4Ω 8Ω 70V 100V
0V
DC
A
cti
ve
1/2
3
4
7
8 9
11
10
12
(4x)
13
14
5
(4x)
6
(4x)
№
Элемент
Назначение
1
Включение/
Выключение
питания
Выключатель питания от сети переменного тока.
2
Вход питания
Вход питания от сети переменного тока.
3
Выходы
громкоговорит
елей
–
4 выхода громкоговорителей через терминал Phoenix:
–
Подключения: 100 В, 70 В, 8 Ом, 4 Ом и 0 В.
4
Решетка
вентилятора
Вентиляционный выход для охлаждения усилителя. Не закрывать!
5
Комбинированн
ые входы/
сквозные
выходы
XLR/TRS
–
4 трехконтактных симметричных линейных аудио входа XLR (1-4). Обычно
используются, если усилитель не подключен к матричному микшеру DSP
(автономный усилитель):
–
Эти входы/выходы внутренне и параллельно соединены с
соответствующими разъемами входов Phoenix для использования в
качестве входа или в качестве сквозного выхода.
–
Номера контактов 3-контактного входа XLR: 1 = заземление, 2 = + сигнал,
3 = - сигнал.
6
Входы/
сквозные
выходы Phoenix
–
4 трехконтактных разъема аудиовхода Phoenix (1-4):
–
Эти входы/выходы внутренне и параллельно соединены с
соответствующими разъемами комбинированного входа/сквозного
выхода XLR/TRS для использования в качестве входа или в качестве
выхода.
–
Конфигурация контактов, слева направо: 1 = + сигнал, 2 = - сигнал, 3 =
заземление.
6.3
PLENA matrix
Подключения | ru
21
