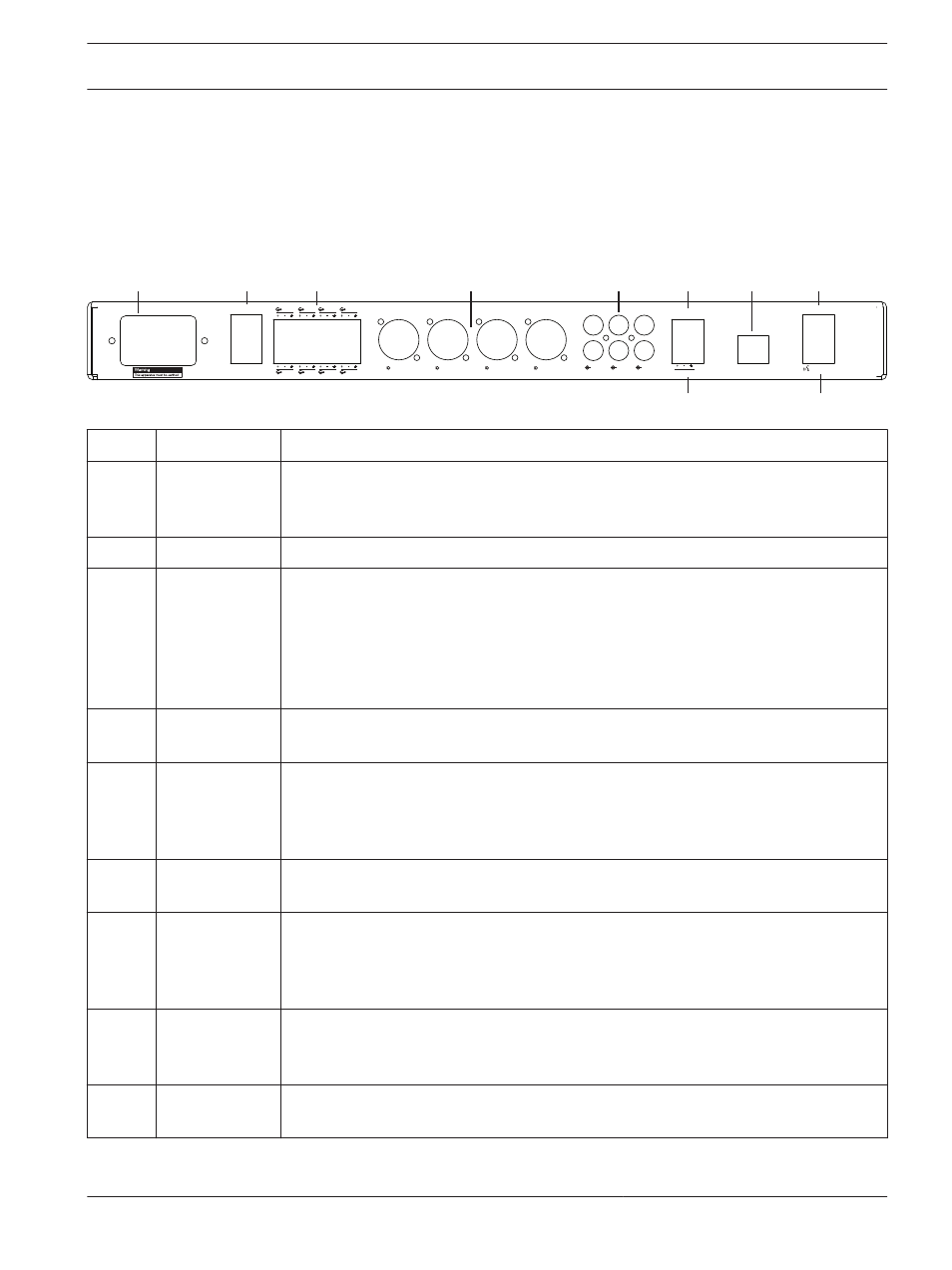

Матричный микшер DSP
Вызывные станции и настенные панели управления подключаются к матричному микшеру
DSP PLM‑8M8 с помощью кабеля CAT‑5 и разъемов RJ45. Многоканальные усилители DSP
подключаются к матричному микшеру DSP либо через разъемы Amp Link, либо через
выходные разъемы Phoenix. Вся остальная проводка должна состоять из кабелей
профессионального качества, предпочтительно экранированных.
Line 7
Network
Link/Act 100Mbps
Control Panels
Call Stations
Power
Mic/Line 4
Mic/Line 3
Mic/Line 2
Mic/Line 1
Amp Link Out 5-8
Amp Link Out 1-4
L
R
Line 5
Line 6
Out 1
Out 2
Out 3
Out 4
Out 5
Out 6
Out 7
Out 8
Ale
rt
Ev
ac
A
cti
ve
0V
Override
N
.C.
1/2
3
4
5
6
7
9
8
11
10
№
Элемент
Назначение
1
Включение/
Выключение
питания
Выключатель питания от сети перем. тока
2
Вход питания
Вход питания от сети переменного тока.
3
Выходы Amp
Link
–
Гнездо RJ45 для соединения Amp Link:
–
Выход Amp Link 1‑4 дублирует выходы 1‑4.
–
Выход Amp Link 5‑8 дублирует выходы 5‑8.
–
Максимальная длина кабеля между матричным микшером DSP и
многоканальным усилителем должна составлять 5 м.
–
Не подключайте никакие устройства, кроме усилителя PLM‑4Px2x!
4
Выходы зон
Phoenix
–
3‑контактная зажимная клеммная колодка Phoenix на каждый канал выхода:
–
Симметричный линейный выход
5
Микрофонный/
линейный вход
–
4 трехконтактных симметричных микрофонных/линейных аудиовхода XLR
(1-4).
–
Номера контактов 3-контактного входа XLR: 1 = заземление, 2 = + сигнал,
3 = - сигнал.
6
Линейные
входы
–
Суммированные линейные входные гнезда RCA 3 x 2 для внешних
источников музыки.
7
Активный
контакт
–
4-контактное съемное винтовое гнездо/разъем с защитой от ЭСР:
–
Слева направо: Контакт 1: тревога, Контакт 2: EVAC, Контакт 3: приоритет,
Контакт 4: заземление.
–
Логические входы контактов 1, 2 и 3, триггеры с контактом заземления 4.
8
Приоритетный
вход
–
4-контактное съемное винтовое гнездо/разъем с защитой от ЭСР:
–
Аналоговый приоритетный аудиовход линейного уровня (+, -
симметричный экранный вход).
9
Сетевые
функции
–
Гнездо RJ45 для Ethernet-соединения:
–
Связь с приложениями PLENA Matrix.
6.4
PLENA matrix
Подключения | ru
23
