Настенная панель управления
Настенная панель управления монтируется на стену или горизонтальную поверхность и
предусматривает два способа ввода кабелей. Благодаря этому одну и ту же панель можно
установить как на прочную каменную стену (при этом кабели часто прокладываются по
внешней стороне стены и входят в устройство сверху), так и в рамочную конструкцию (при
этом кабели находятся в полости, и их необходимо скрыть).
1.
Перед монтажом крепежной пластины к поверхности необходимо спланировать
удобный вход для кабеля:
–
Не допускайте пережатия или повреждения кабелей электропитания элементами
крепления (например, винтами).
– Шероховатая поверхность должна быть обращена к стене. При необходимости
такая текстура поверхности облегчает использование клеящих материалов.
– Перед креплением к монтажной пластины к стене убедитесь, что она выровнена
и находится в прямом положении.
– Над монтажной пластиной следует оставить достаточное свободное пространство
для беспрепятственной установки настенной панели управления.
2. Перед фиксацией настенной панели управления к пластине установите DIP-
переключатели на задней поверхности панели в нужное положение.
–
См. раздел Параметры DIP-переключателя настенной панели управления, Cтраница
26.
3. Перед креплением настенной панели к пластине подсоедините разъем(ы) RJ45,
расположенные в основании корпуса:
–
Спланируйте и рассчитайте радиус изгиба кабелей. При заделке концов кабелей
настоятельно рекомендуется использовать самый короткий разъем RJ45, так как
это позволяет максимально увеличить радиус изгиба кабелей в условиях
ограниченного пространства.
– См. раздел Настенная панель управления, Cтраница 20.

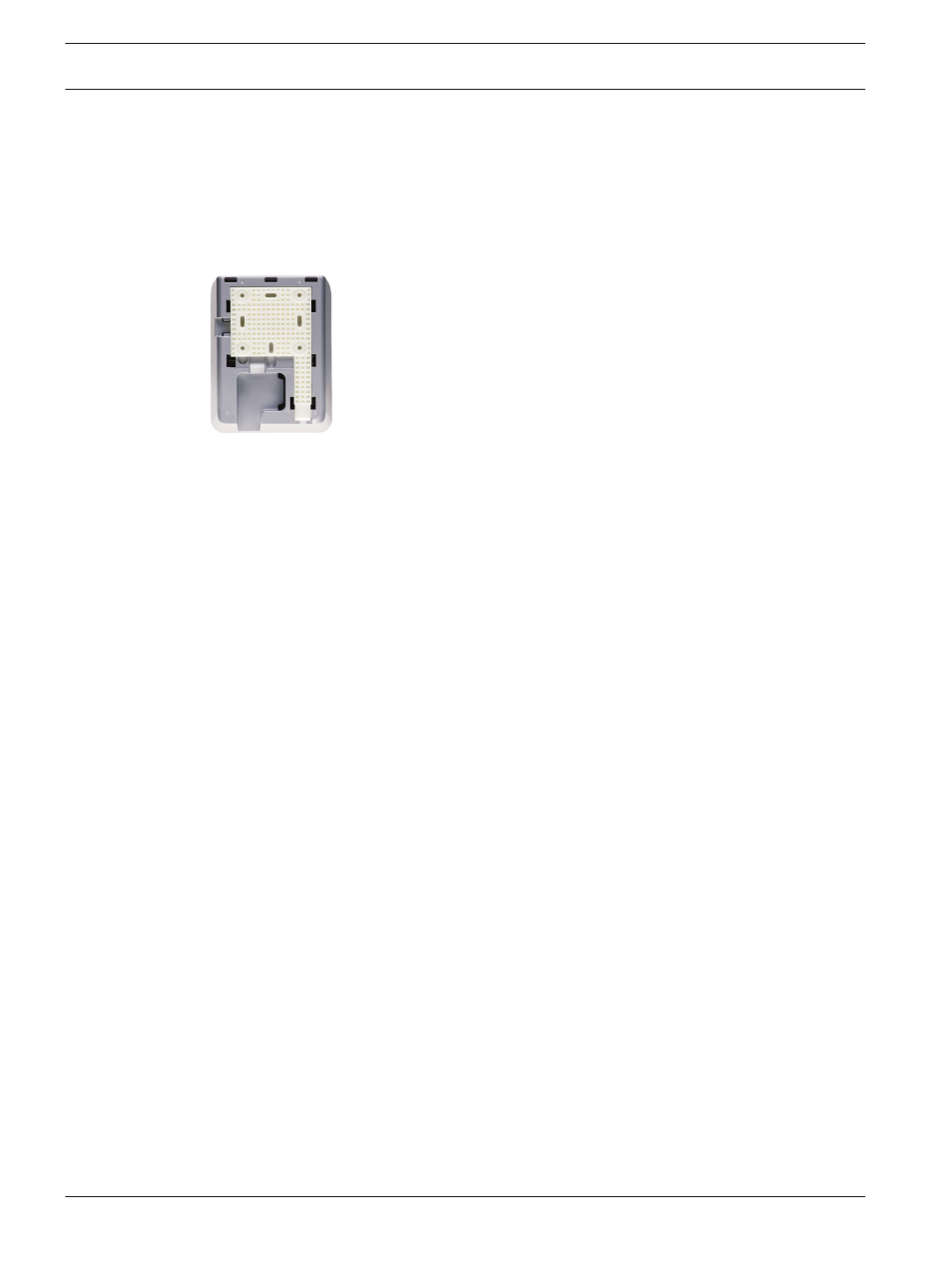

4. Поместите настенную панель управления на монтажную пластину. Убедитесь, что все
4 наконечника правильно размещены на корпусе устройства, и сдвиньте устройство
вниз по пластине до щелчка.
–
Если не удается разместить устройство надлежащим образом, причина может
заключаться в том, что были использованы винты со слишком большими
головками, которые не входят в каналы на задней поверхности панели.
5. Извлечение настенной панели управления с монтажной пластины (при
необходимости):
–
С помощью шлицевой отвертки прижмите фиксаторы пластины, расположенные
внизу с правой стороны, и осторожно сдвиньте панель вверх. Панель
освободится от пластины.
