ru | Установка
Инфракрасная камера Dinion
F.01U.166.250 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
2.3
Крепление подвесного кронштейна к распределительной
коробке
Нижний шарнирный болт кронштейна камеры снабжен ограничителем, удерживающим
шарнир в открытом положении при присоединении кронштейна к распределительной
коробке.
1.
Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель.

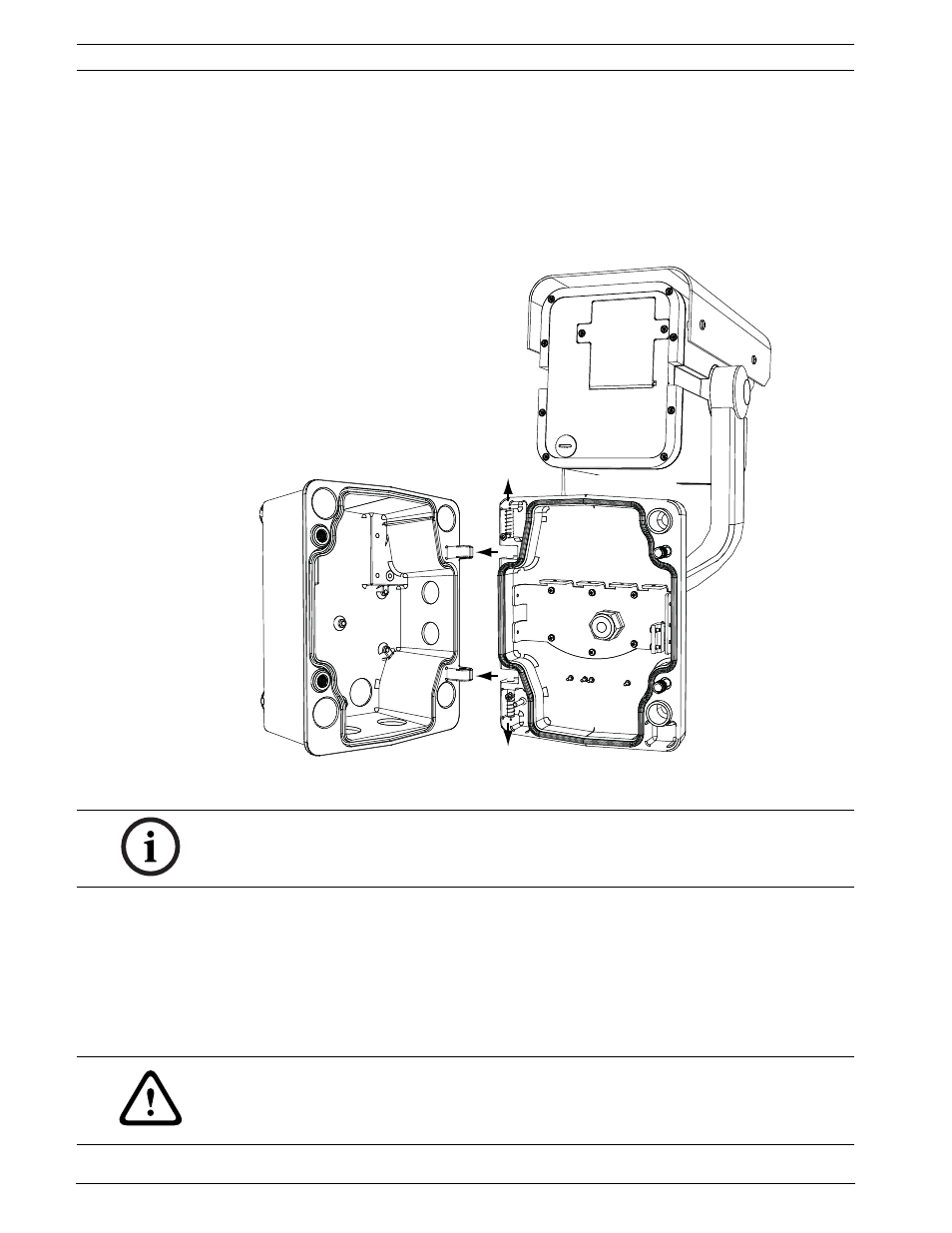

Рисунок 2.2 Выравнивание шарниров коробки для камеры
2.
Откройте верхний шарнир, нажав его палец вверх и удерживая его.
3.
Придерживая верхний шарнирный болт, откройте и выровняйте верхний и нижний
шарниры кронштейна камеры с соответствующими точками сочленения
распределительной коробки. Иллюстрацию см. на Рисунок 2.2 выше.
4.
После выравнивания шарниров отпустите верхний шарнирный болт, чтобы он вошел
в сочленение с шарниром распределительной коробки. Затем отпустите нижний
шарнирный болт, чтобы полностью прикрепить кронштейн камеры к
распределительной коробке.
ЗАМЕЧАНИЕ!
Оба шарнирных болта должны быть полностью сжаты, чтобы открыть шарниры
кронштейна камеры, прежде чем переходить к следующему шагу.
ПРЕДУПРЕЖДЕНИЕ!
Если шарнирные болты кронштейна камеры не полностью прикреплены к
распределительной коробке, это может привести к серьезным травмам или даже к
смертельному исходу. Снимать кронштейн камеры следует осторожно.
