3 регулировка панорамирования – Инструкция по эксплуатации Bosch VEI-30 Dinion Infrared Imager
Страница 14
14
ru | Конфигурация
Инфракрасная камера Dinion
F.01U.166.250 | 1.0 | 2011.04
Руководство по установке
Bosch Security Systems, Inc.
2.
Нижний установочный винт (Рисунок 4.2, поз. 2) используется для регулировки
фокусного расстояния (узкий или широкий).
–
Поверните установочный винт влево, чтобы задать фокусное расстояние для
более широкого угла обзора.
–
Поверите установочный винт вправо, чтобы задать фокусное расстояние для
телефото (узкий угол обзора).

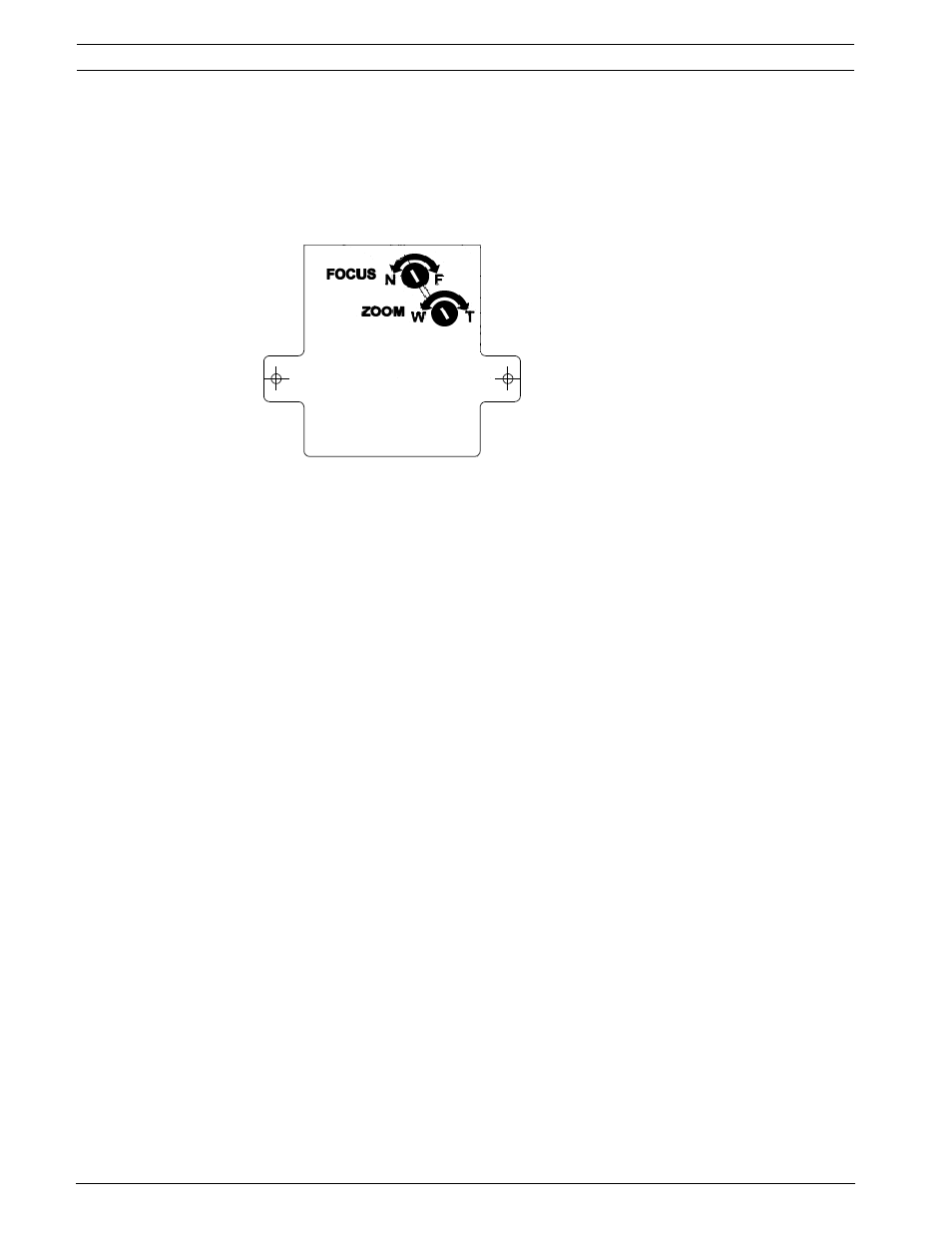

Рисунок 4.3 Памятка по регулировке фокусировки и зума на внутренней стороне панели доступа
в задней части корпуса камеры
4.3
Регулировка панорамирования
1.
С помощью шестигранного ключа на 4 мм ослабьте болты в основании U-образного
кронштейна, чтобы выполнить необходимую регулировку панорамирования.
2.
Ослабив болты, настройте для камеры требуемый угол панорамирования.
3.
Затяните болт, чтобы зафиксировать кронштейн.
