Инфракрасная камера Dinion
Соединение | ru
11
Bosch Security Systems, Inc.
Руководство по установке
F.01U.166.250 | 1.0 | 2011.04
3.4
Подключения тревожных выходов

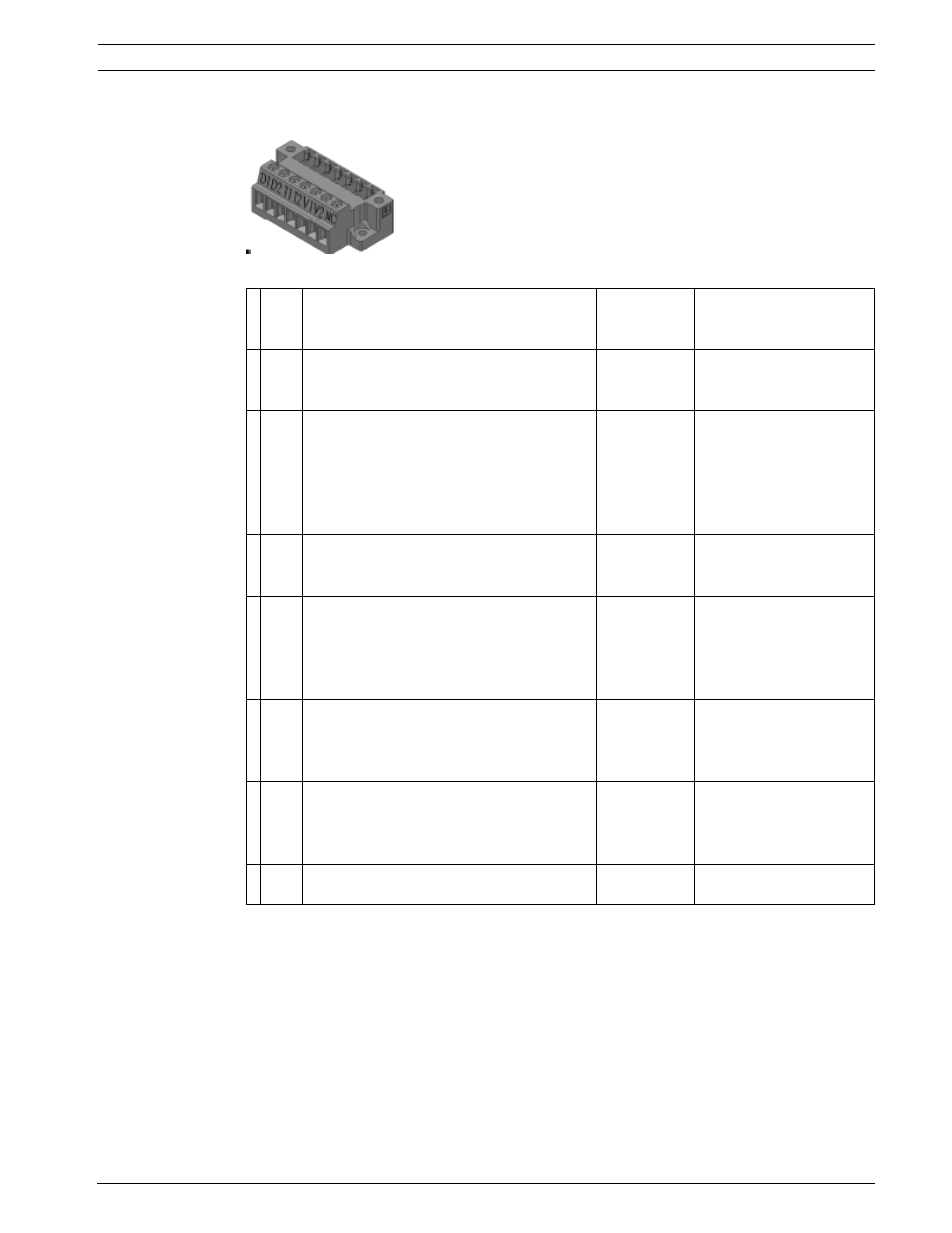

Рисунок 3.1 Контактная колодка для подключения тревожных выходов
№Мар
киро
вка
Описание
Цвет
провода
Подключение к...
1 D1
Прожектор на подключении тревожных
выходов 1
Черный
Контакт 1 контактной
колодки CN10 на одном
канале
2 D2
Прожектор на подключении тревожных
выходов 2
Без напряжения и либо открыт (режим
выключенного прожектора), либо
замкнут (режим включенного
прожектора)
Оранжевый
Контакт 2 контактной
колодки CN10 на одном
канале
3 T1
Подключение тревожного выхода 1 для
защиты от несанкционированного
доступа
Коричневый Контакт 1 контактной
колодки CN11 на одном
канале
4 T2
Подключение тревожного выхода 2 для
защиты от несанкционированного
доступа
Без напряжения и либо открыт, либо
замкнут (нормально замкнутый)
Серый
Контакт 2 контактной
колодки Cn11 на одном
канале
5 V1
Подключение тревожного выхода 1 для
камеры
Белый
Контакт 6 контактной
колодки X453 на
печатной плате
процессора
6 V2
Подключение тревожного выхода 2 для
камеры
Желтый
Контакт 3 контактной
колодки X453 на
печатной плате
процессора
7 НЗ
Не подключено
(не
подключено)
