Инфракрасная камера Dinion
Конфигурация | ru
15
Bosch Security Systems, Inc.
Руководство по установке
F.01U.166.250 | 1.0 | 2011.04
4.4
Регулировка наклона
1.
Отвинтите круглые колпачки (против часовой стрелки) в месте крепления
кронштейна к корпусу камеры, чтобы раскрыть болты для регулировки наклона.
2.
Шестигранным ключом на 4 мм ослабьте болты и выполните необходимую
регулировку наклона.
3.
Затяните болты, чтобы зафиксировать камеру на своем месте.
4.
После завершения регулировки установите на место круглые колпачки.

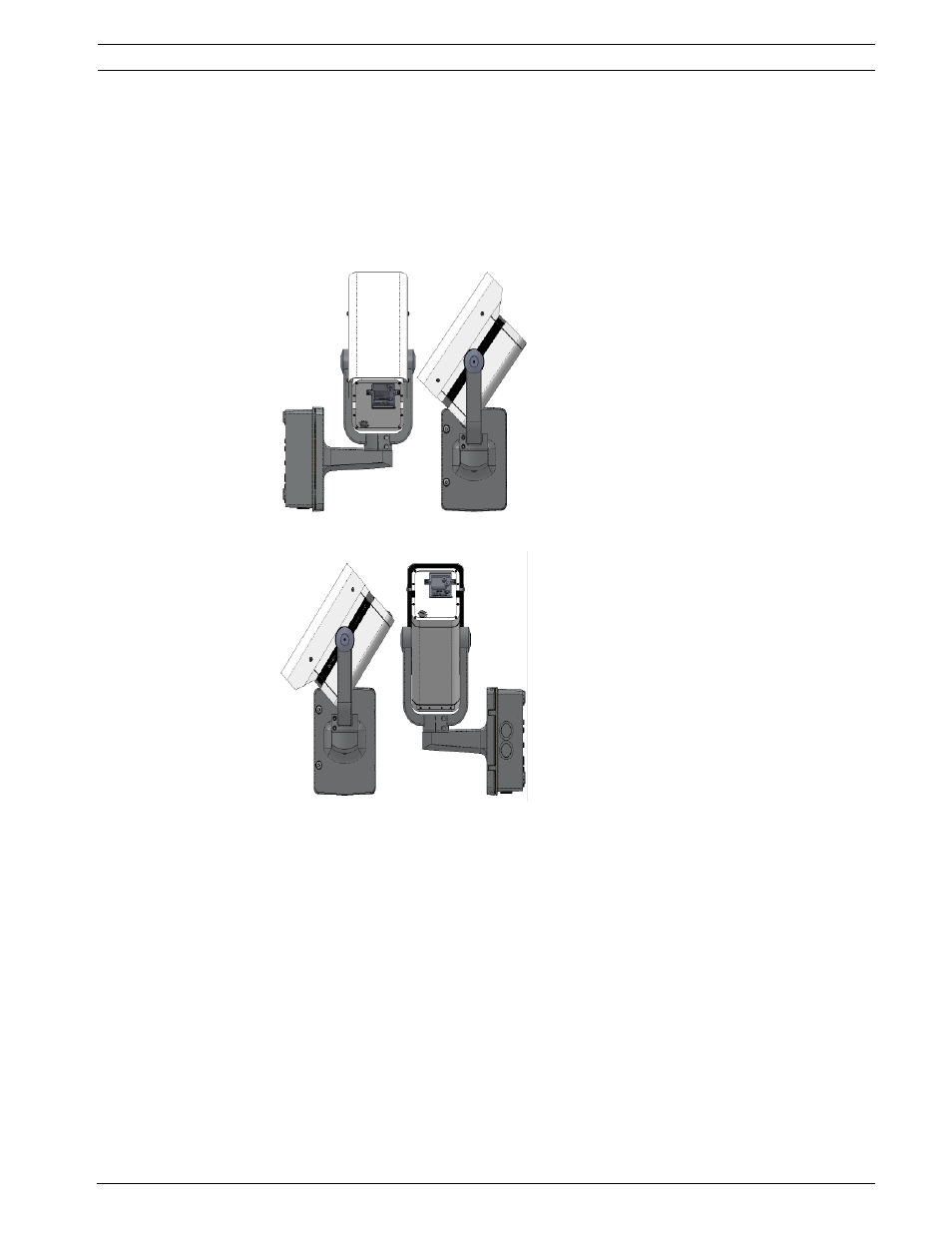

Рисунок 4.4 Пример ориентации: камера повернута на 90° влево и на 50° вверх
Рисунок 4.5 Пример ориентации: камера повернута на 90° вправо и на 50° вниз
