4.5 Регулировка переменного освещения площадки
4.5.1 Регулировка угла наклона светодиодов
Массив светодиодов можно наклонить вверх или вниз для максимального покрытия
инфракрасным светом зоны обзора. На задней стороне корпуса камеры имеется памятка
для регулировки наклона светодиодов.

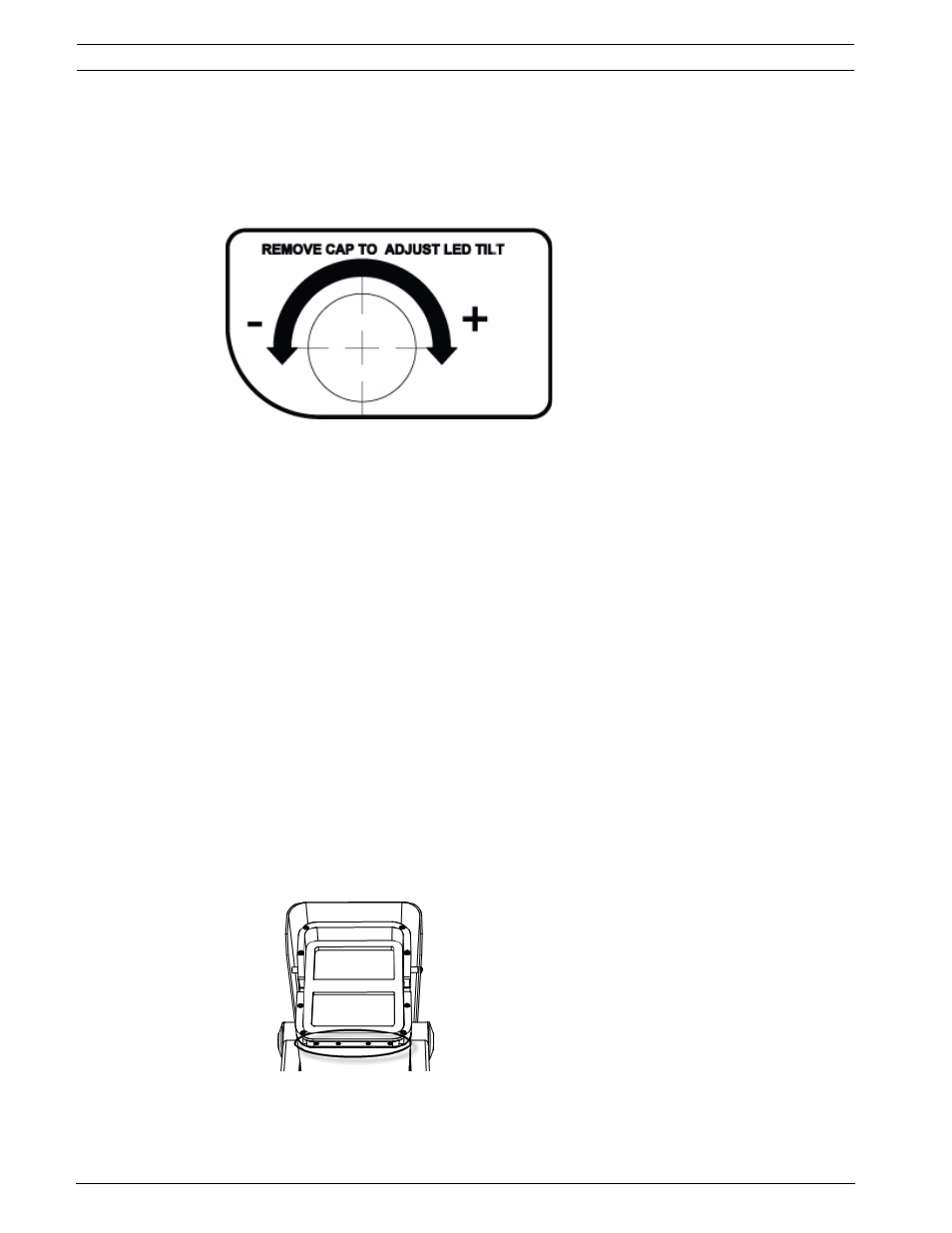

Рисунок 4.6 Шкала наклона светодиодов
Символом "+" обозначено изменение угла наклона светодиодов выше оси камеры, а
символом "-" — изменение угла наклона светодиодов ниже оси камеры.
Общая рекомендация: когда камера направлена круто вниз (обычно при установке на
большой высоте или приложений короткого радиуса действия), угол наклона светодиодов
должен быть выше оси камеры, чтобы уменьшить потенциальное переэкспонирование
переднего плана.
4.5.2 Регулировка ширины пучка подсветки
Ширину пучка инфракрасного света можно регулировать путем добавления или удаления
3D Diffuser. Использование 3D Diffuser рекомендуется в случае более широких зон
обзора. При использовании 3D Diffuser фокусное расстояние 6 мм обеспечивает зону
обзора 43° по горизонтали в соответствии с шаблоном подсветки; конечные угловые
размеры — 43° (Г) x 10° (В). Без 3D Diffuser фокусное расстояние 27 мм (или больше)
обеспечивает зону обзора 10° (или меньше) по горизонтали в соответствии с шаблоном
подсветки; конечные угловые размеры — 10° (Г) x 10° (В). Каждая камера поставляется с
платой 3D Diffuser (уже установлена в камеру) и рассеивателем 3D Diffuser (не установлен
в камеру). Когда рассеиватель 3D Diffuser установлен, он удерживается на своем месте
платой рассеивателя.
Порядок установки 3D Diffuser
1.
Отвинтите четыре (4) невыпадающих винта под прожектором на передней стороне
устройства (выделены овалом на Рисунок 4.7, ниже).
Рисунок 4.7 3D Diffuser (область, обведенная овалом)
2. Отвинтив невыпадающие винты, снимите плату 3D Diffuser.
