силовые провода в отсек управления блоком теплового насо-
са (См. рис. 2.) Размеры проводов должны соответствовать
требованиям местных законов,но они не должны быть мень-
ше тех,которые указаны в табличке-этикетке с номинальны-
ми рабочими параметрами блока.
ПОДСОЕДИНЕНИЕ ПРОВОДОВ ЗАЗЕМЛЕНИЯ И СИЛОВОГО
ПИТАНИЯ - В целях обеспечения дополнительной безопасно-
сти подсоедините провод заземления в отсеке управления.
Выполните монтажсиловых проводов между выключателем и

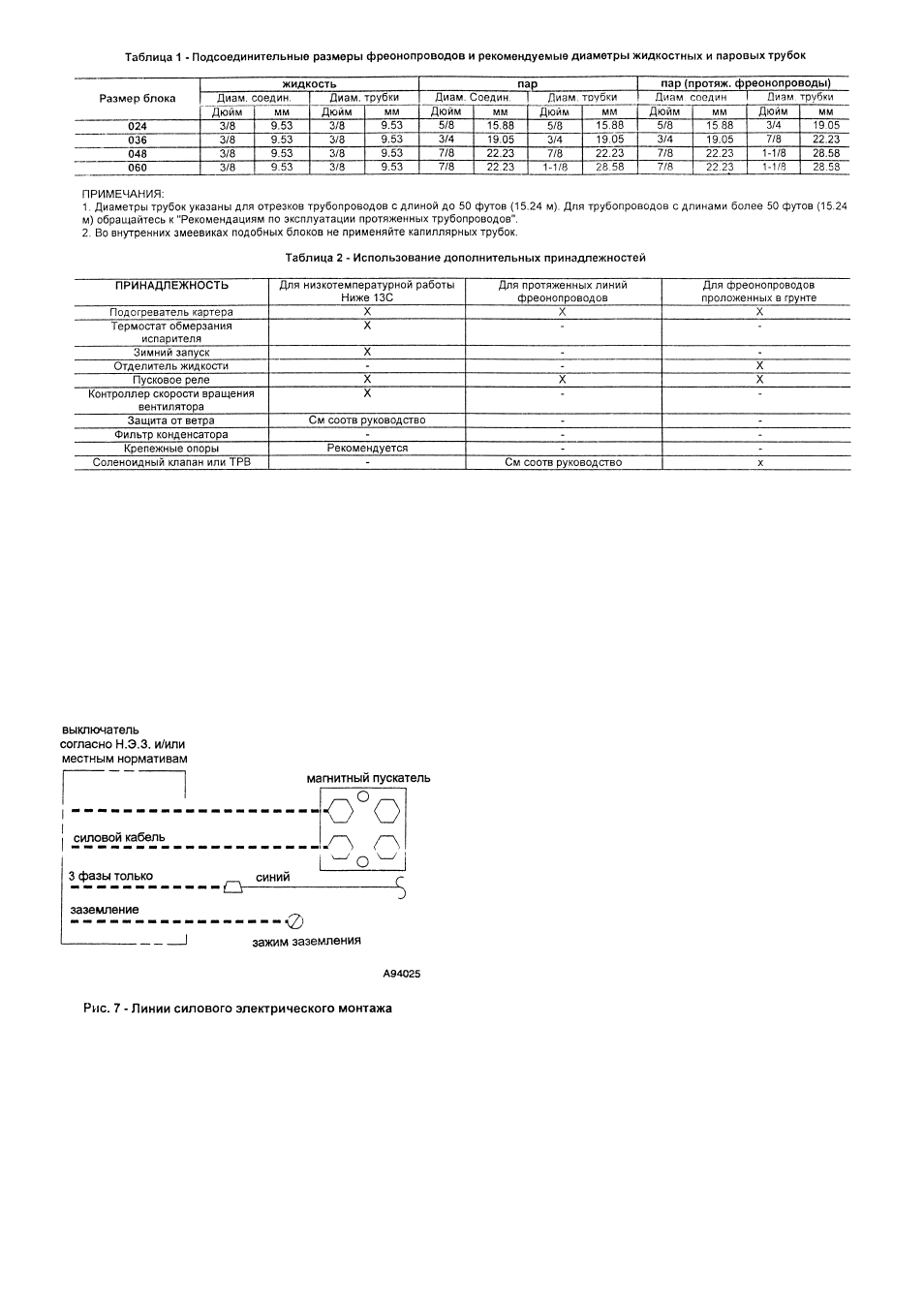

магнитным пускателем,как показано на рис. 7.
!!!ПРЕДУПРЕЖДЕНИЕ (WARNING)
С целью минимизации личного ущерба обслуживающего
персонала, корпус блока насоса должен иметь непрерывае-
мую и не разделенную на участки проводку заземления на
случай, если произойдет электрический отказ системы. За-
земление может выполняться в виде электрического прово-
да или металлического полоскового проводника, подключае-
мого согласно существующему электрическому законода-
тельству. Отказ следовать этому предупреждению может
привести к удару электротоком, пожару или к смертельному
исходу.
ПРИМЕЧАНИЕ: Используйте провод номер 18 по Американ-
скому сортаменту проводов с цветным кодированием,изоли-
рованный (35 °С минимум). Если термостат размещен от бло-
ка теплового насоса далее 100 футов (30.5 м) (это расстоя-
ние измеряется вдоль проводов с управляющими электриче-
скими сигналами), используйте провод номер 16 с цветным
кодированием по тому же сортаменту для избежания чрез-
мерного падения напряжения.
СОЕДИНИТЕЛЬНЫЕ ПРОВОДА ДлЯ СИГНАЛОВ УПРАВЛЕНИЯ
- Проведите 24-вольтовые провода управления через уплот-
няющее монтажное кольцо и соедините их с соответствую-
щими точками распределительной коробки узла управления
(См. рис. 8).
Используйте трансформатор вентиляторного доводчика или
любой подходящий трансформатор для силовой запитки се-
ти управления при напряжении 24 Вольта и мощности 40 ВА
минимум.
ПРИМЕЧАНИЕ: При использовании доступных вспомогатель-
ных низковольтных устройств может быть превышен предел-
требование 40 Ватт для трансформатора. Определите сум-
марную нагрузку трансформатора и увеличьте его мощность
или переведите часть нагрузки на другой вспомогательный
трансформатор.
ПРИМЕЧАНИЕ: Заводская установка таймера оттайки настро-
ена на 90-минутный цикл. Таймер может быть настроен на
месте использования на 30- и 50-минутные циклы в зависи-
мости от условий в вашей геграфической зоне.
Важно: Проверьте подсоединение электропроводки (завод-
ские и проведенные на месте), чтобы убедиться что они не
контактируют с фреонопроводами, металлическими поверх-
ностями и т.д.
