Инструкция по эксплуатации Carrier 38YCC
Страница 4

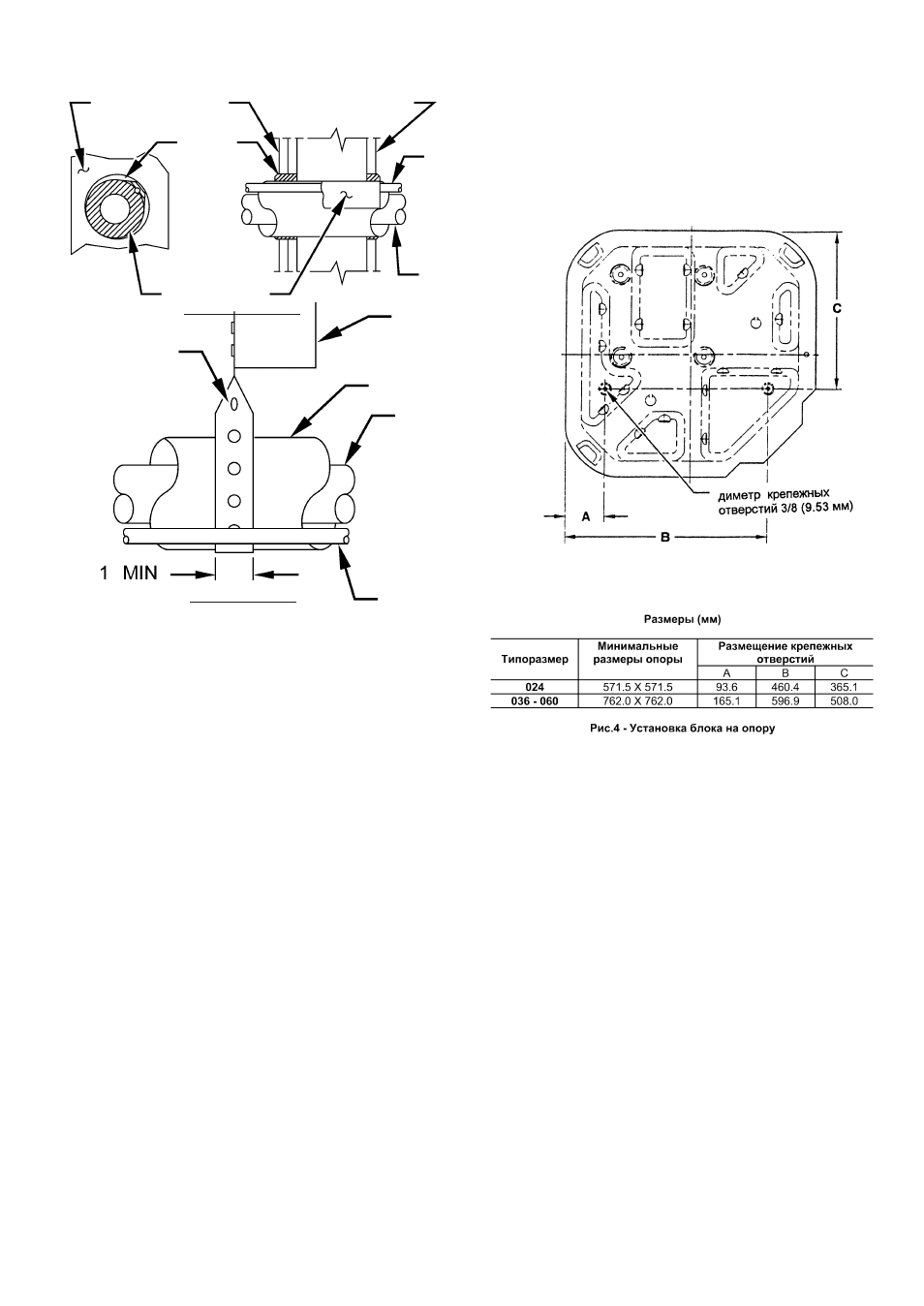

Рис. 3 - Подсоединение фреонопроводов
Шаг 2 - Установк на твердой горизонтальной монтажной
опоре.
Если по условиям работы или согласно национальным пра-
вовым нормативам требуется,чтобы блок был установлен на
монтажной площадке,то тогда должны использоваться стяж-
ные болты и они должны крепиться через отверстия под вы-
талкиватели, предусмотренные в поддоне-основании блока.
Чтобы определить основной размер поддона и расположение
отверстий под выталкиватели,обратитесь к монтажной схеме
блока на рис. 4.Размещайте блок над несущей стеной и изо-
лируйте его и воздуховодную систему от несущих строитель-
ных конструкций.
Обеспечте все устройство надежными крепящими деталями,
минимально передающими вибрации на здании. Руководст-
вуйтесь национальными техническими нормативами по мон-
тажу технических устройств на крышах зданий.
Шаг 3 - Технические зазоры.
При установке теплового насоса предусматривайте доста-
точное пространство для прохождения воздушного потока,
электрической проводки, фреонопроводов и обслуживания.
Оставляйте промежуток (зазор) в 30 дюймов (762 мм) у дни-
ща и 48 дюймов (1219 мм) над блоком.
Для циркулирования воздушного потока необходимо остав-
лять технические воздушные зазоры (промежутки): 6 дюймов
(152 мм) на одну сторону и по 12 дюймов (305 мм) - на все
остальные. Между блоками обеспечивайте расстояние 24
дюйма (610 мм). Размещайте так,чтобы вода,снег или лед с
крыши не могли падать прямо на блок.
При эксплуатации непосредственно на крышах зданий раз-
мещайте блок теплового насоса,по крайней мере,на 6 дюй-
мов (152 мм) выше поверхности крыши.
Шаг 4 - Рабочие границы.
Для режима охлаждения минимальная наружная температура
13 °С, максимальная - 52 °С. Максимальная температура в
режиме теплового насоса 19 °С.
Шаг 5 - Подъем блока.
!!! ПРЕДОСТЕРЕЖЕНИЕ (CAUTION)
Избыточное накопление воды и льда в поддоне может вы-
звать повреждение оборудования.
В географических зонах, где отмечены продолжительныесе-
зонные температуры ниже нуля, поднимайте блок вверх с
учетом местного климата и требований специального нацио-
нального законодательства,чтобы обеспечить воздушный за-
зор, определяемый упоминаемыми выше условиями и соот-
ветствующим уровнем снеговых осадков, и обеспесте соот-
ветствующий дренажблока. (См. также рис. 5.)
Шаг 6 - Сопоставление дросселирующих устройств вну-
треннего и внешнего блоков.
Проверьте дросселирующее устройство внутреннего блока
на предмет соответствия его данных данным, указанным на
этикетке. Если несоответствие зафиксировано, замените
дросселирующее устройство внутреннего блока на то, кото-
рое было поставлено в комплекте с наружным блоком.
Дросселирующее устройство,прибывшее в поставочном ком-
плекте с наружным блоком заведомо пригодно для любого
внутреннего блока.
ПРИМЕЧАНИЕ: Избегайте контакта между фрео-
нопроводами и несущими конструкциями
наружная стена
внутренняя стена
жидкостная труба
жидкостная
труба
паровая труба
вид через стену
подвешивание
паровая
труба
балка
изоляция
крепежный элемент
(оборачивать только
вокруг паровой трубки)
герметизация
изоляция
A94199
A94028
''
