Инструкция по эксплуатации Carrier 38YCC
Страница 3

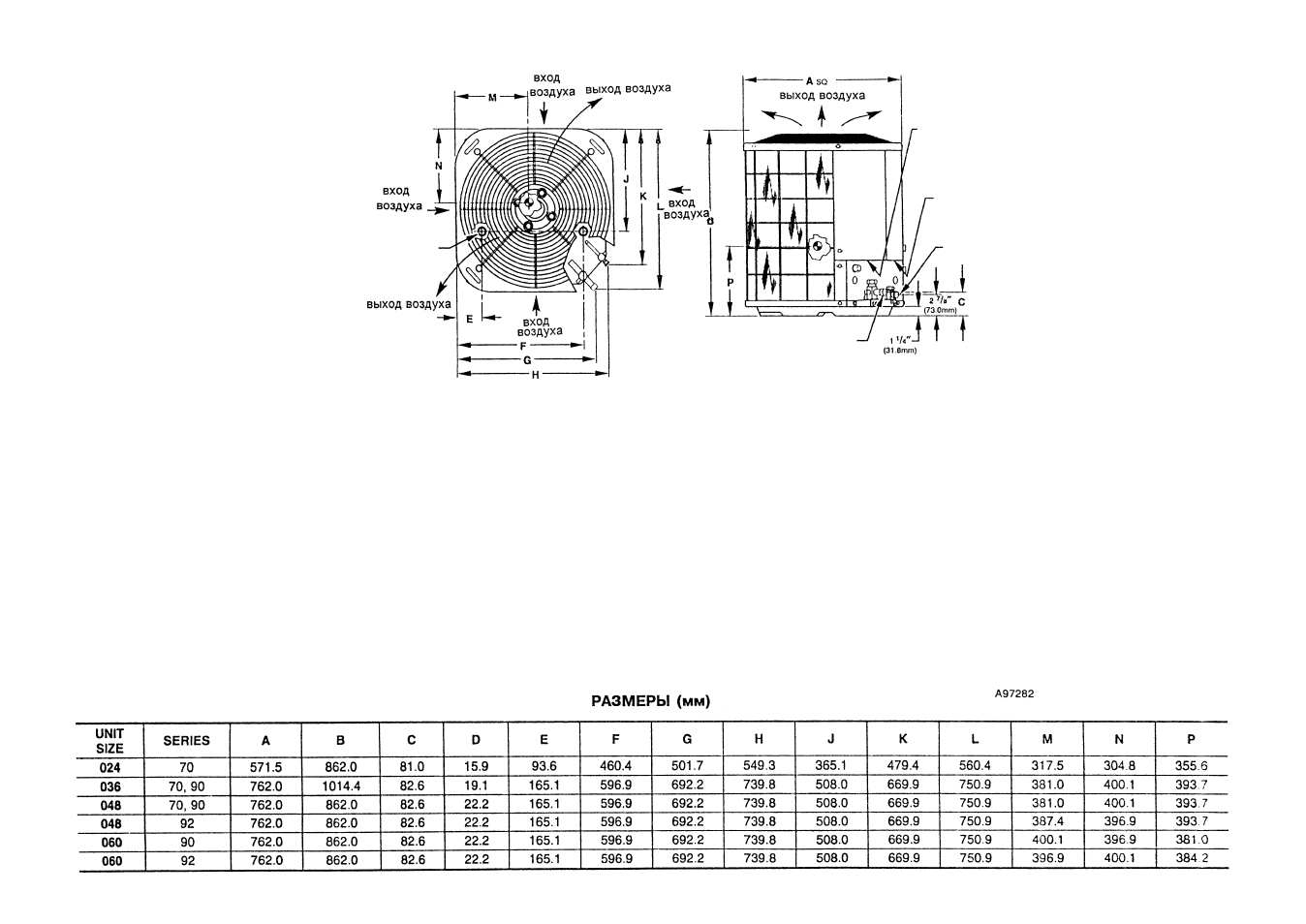

диаметр отверстий для
затяжных винтов 3/8
дюйма(9.5 мм)
ПРИМЕЧАНИЯ:
1. Оставляйте воздушные зазоры для прохождения нормального
воздушного потока:
762 мм - для работ по обслуживанию блока у днища,1219 мм - вы-
ше блока, 152 мм - на одну сторону, 305 мм - на каждую из остав-
шихся сторон и 610 мм - между блоками.
2.Минимальная температура окружающей среды при работе в ре-
жиме охлаждения составляет 55 градусов по Фаренгейту (если не
используются дополнительные принадлежности для низкотемпера-
турной работы),максимальная - 52 °С.
3. Максимальная температура окружающей среды при работе вне
помещения в режиме нагрева - 19 °С.
4. Индекс серийного обозначения занимает 13-ую позицию в номе-
ре модели блока.
5. Центр тяжести. (Мнемознак в виде двух секторов)
рабочее подсоединение источника-
питания с диаметром отверстия
7/8 дюйма (22.2 мм) при диаметрах
под выбивку 1 1/8 дюйма(28.6 мм)
и 1 3/8 дюйма (34.9 мм)
рабочий подвод сигналов жидкост-
ной управления через отверстие 7/8
дюймов (22.2 мм)
диаметр под соединения линии 3/8
дюйма (9.5 мм)
диаметр подсоединения
паровой линии
