ПРИМЕЧАНИЕ : Перед началом монтажных работ вниматель-
но прочтите все руководство целиком.
РАССМОТРЕНИЕ ПРОБЛЕМЫ БЕЗОПАСНОСТИ
Неправильные монтаж, регулирование. последовательность
операций,обслуживание,техническое сопровождение или ис-
пользование могут вызвать взрыв,пожар,электрический удар
или создать иные экстраординарные условия,которые,в свою
очередь, могут привести к увечью персонала и ущербу для
собственности. За информацией и помощью обратитесь к
опытному монтажнику - сервисному агенству,вашему постав-
щику или в специализированное фирменное отделение. При
доработке рассматриваемого изделия на месте квалифици-
рованный монтажник или агенство должны использовать одо-
бренные заводом наборы инструментов и приспособлений.
Соблюдайте все правила техники безопасности. Надевайте.
когда необходимо, защитные очки и рабочие перчатки. Во
время выполнения пайки твердыми припоями используйте
огнестойкую защитную ткань. Внимательно прочтите всю эту
инструкцию целиком и отслеживайте все предупреждения
или предостережения,связанные прямо или косвенно с рас-
сматриваемым блоком. Изучите национальное строительное
и электротехническое законодательство в разделах особых
требований к прведению монтажных работ.
Запомните мнемознаки обеспечения безопасности. Это сим-
вол предупреждения об опасности (восклицательный знак в
треугольнике). Когда вы видите этот символ на рассматрива-
емом блоке или в инструкциях и руководствах, знайте, что
шанс аварийных ситуаций,вредных для здоровья,повышает-
ся. Правильно понимайте сигнальные слова ОПАСНОСТЬ,
ПРЕДУПРЕЖДЕНИЕ или ПРЕДОСТЕРЕЖЕНИЕ. Эти слова ис-
пользуются в сочетаниис символом тревоги о безопасности.
ОПАСНОСТЬ означает наиболее высокую степень риска, пр
которой может произойти самый серьезный урон здоровью
или может наступить смертельный исход. ПРЕДУПРЕЖДЕНИЕ
выражает риск, связанный с потенциальным увечьем или
смертью. ПРЕДОСТЕРЕЖЕНИЕ идентифицирует ненадежную
обстановку, которая могла бы повлечь умеренные телесные
повреждения или нанести ущерб оборудованию и собствен-
ности.
!!!ПРЕДУПРЕЖДЕНИЕ (WARNING)
Перед монтажом, модификацией или обслуживанием систе-
мы основной электрический выключатель должен быть в со-
стоянии ОТКЛ. В рассматриваемом устройстве могут сущест-
вовать более одного выключателя. Блокируйте и помечайте
выключатель подобающей его функциональному назначению
предупреждающей табличкой. Электрическийудар может
привести к телесным повреждениям или смерти.
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ И МОНТАЖУ
1. Размещайте блок подальше от окон.
ПРИМЕЧАНИЕ: Старайтесь исключить соприкосновения меж-
ду трубопроводом и несущей конструкцией.
2. Убедитесь,что диаметры паровой и жидкостной трубок со-
ответствуют производительности блока.
3. Прокладывайте фреонопроводы настолько прямо,насколь-
ко это возможно,избегая ненужных поворотов и изгибов.
4. Оставляйте некоторую "слабину" между опорной конструк-
цией и монтируемым блоком для лучшего поглощения вибра-
ций.
5. При прокладке фреонопроводов через стены запечатывай-
те свободные отверстия материалом RTV или другим гибким
материалом. (См. рис. 3)
6. Избегайте прямых контактов системы фреонопроводов с
водопроводными трубами, воздуховодами, балками, крепе-
жом,потолочными перекрытиями и стенами.
38YCC - 50 Hz
Split System
Yeat Pump
Наружный блок теплового насоса
Инструкция по монтажу и пуско-наладочным работам

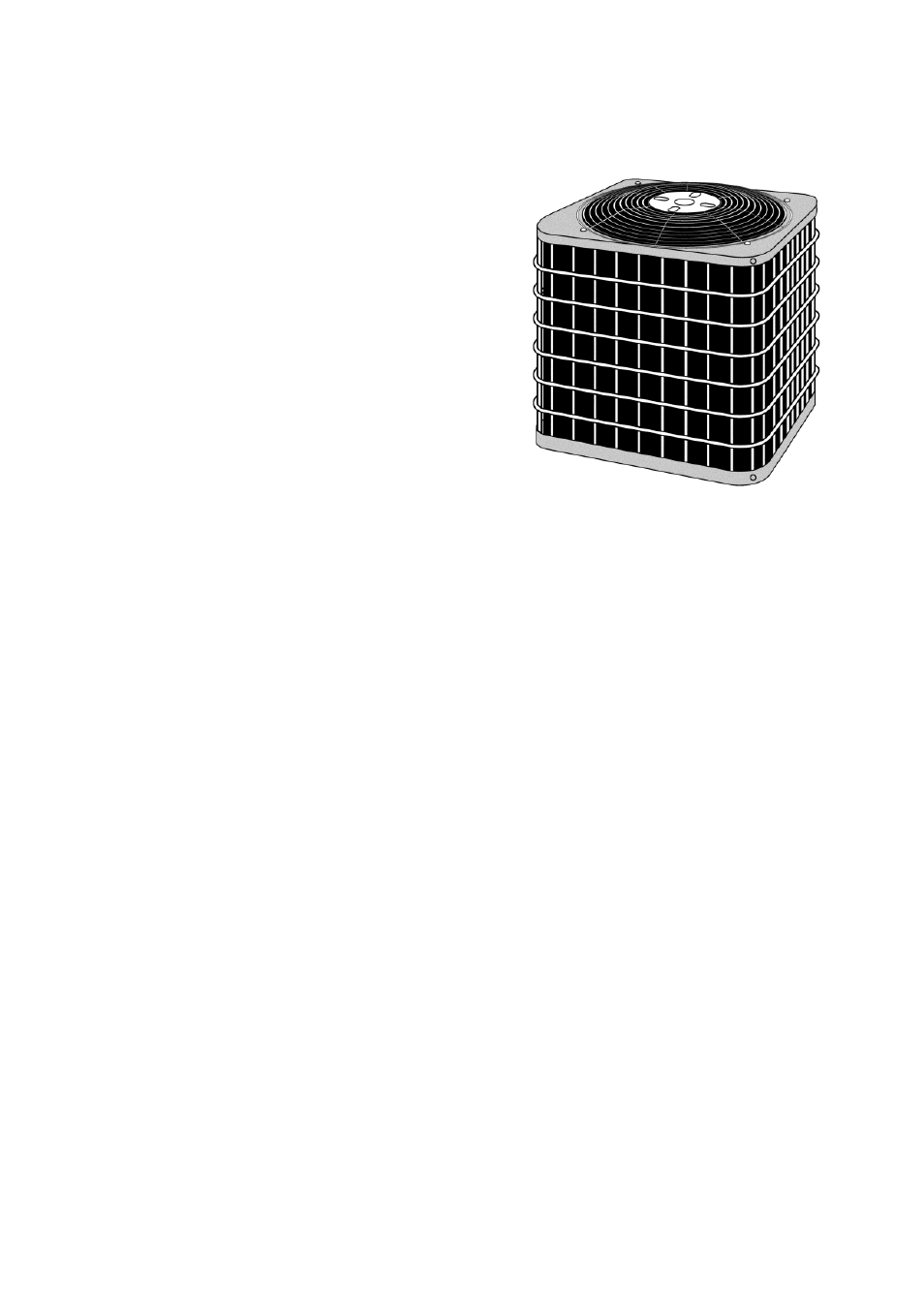

Рис. 1 - Модель 38YCC
7. Не подвешивайте фреонопроводы за балки или направля-
ющие с помощью жесткой проволки или металлических по-
лосок,которые находятся в прямом контакте с фреонопрово-
дами. (См. рис. 3)
8. Проследите,чтобы изоляционный материал был достаточ-
но гибок и полностью окружал паровые трубки.
9. Когда необходимо, используйте полоски-подвески шири-
ной один (1)
дюйм (25 мм) и приспосабливайте их к форме изоляции тру-
бопровода.
(См. рис. 3)
10.Изолируйте полоски-подвески, используя металлические
втулки,изогнутые так,чтобы они соответствовали форме изо-
ляции.
Если трубы хладагента или змеевик внутреннего блока под-
вергались воздействию атмосферных условий дольше,чем 5
мин.,то тогда они,с целью устранения загрязнений и следов
влаги в системе, должны быть ваакумированы до давления
500 микрон рт.ст.
МОНТАЖ
Шаг 1 - Контроль оборудования и места для монтажа.
РАСПАКОВКА БЛОКА - Переместите блок на его окончатель-
ную рабочую позицию. Удалите упаковочный картон, соблю-
дая меры предосторожности,чтобы не повредить блок.
ОСМОТР ОБОРУДОВАНИЯ - Если груз разукомплектован или
поврежден, перед его установкой заполните акт претензий к
транспортной компании. Разместите этикетку с номинальной
производительностью блока на угловой панели блока.
Здесь имеется информация,необходимая для правильной ус-
тановки блока. Для полной уверенности в том,что блок соот-
ветствует рабочим характеристикам, проверьте этикетку с
номинальной производительностью.
Важно : Максимальный диаметр жидкостной линии для всех
типов установок, кроме длинных фреоновых трасс 3/8 дюй-
ма.
Важно :
Всегда устанавливайте на жидкостной линии
фильтр-осушитель.
ПРИМЕЧАНИЯ:
