Рис. 5 - Вспомогательные опоры теплового насоса
!!! ПРЕДОСТЕРЕЖЕНИЕ (CAUTION)
Удалите дросселирующее устройство внутреннего блока,ес-
ли к монтируемому блоку должно быть подключено ТРВ.
Шаг 7 - Выполните все необходимые соединения фреоново-
го контура.
!!!ПРЕДУПРЕЖДЕНИЕ (WARMING)
Сбросьте давление и удалите весь хладагент перед ремон-
том системы или перед демонтажем. Используйте все точки
обслуживания блока и откройте все устройства регулирова-
ния расхода,включая соленоидные клапаны.
!!! ПРЕДОСТЕРЕЖЕНИЕ (CAUTION)
С целью предотвращения поломки компрессора не прокла-
дывайте более чем 36 дюймов фреонопроводов в грунте. Ес-
ли какая-либо часть фреонопроводов пролегает в земле,
обеспечте 6-ти дюймоввый подъем фреонопроводов перед
сервисным клапаном.
!!! ПРЕДОСТЕРЕЖЕНИЕ (CAUTION)
Для предотвращения ущерба блоку или рабочим клапанам,
соблюдайте следующие меры предосторожности:
- При пайке твердым припоем используйте защитный экран.
- Рабочие клапаны оборачивайте влажной тканью или ис-
пользуйте теплопоглощающий материал.
Наружные блоки могут быть подсоединены к внутренним бло-
кам с использованием вспомогательного комплекта труб,по-
ставляемого заводом или приобретаемого на месте.
Что касается отрезков трубопровода с длинами, превыша-
ющими 15.24 м,может произойти частичная потеря произво-
дительности. Следую советам технического материала "Ре-
комендации по эксплуатации протяженных трубопроводов"
вам удастся минимизировать эти потери. См. табл. 2 для
информации о необходимых в этом случае принадлежностях.
Для проложенных в земле фреонопроводов длиной более,
чем 0.914 м,консультируйтесь Руководством и "Рекоменда-
циями по эксплуатации фреонопроводов, проложенных в
земле ". Фреонопроводы такого типа не должны превышать
30.5 м.
НАРУЖНЫЙ БЛОК,СОЕДИНЕННЫЙ С ВНУТРЕННИМ БЛОКОМ
РЕГЛАМЕНТИРОВАННЫМ ЗАВОДОМ - Наружный блок содер-
жит оптимальное количество хладагента для работы с внут-
ренним блоком такого же размера, если оба устройства со-
единены 15 футами (4,55м) труб. Для получения максималь-
ной эффективности системы (кпд) контролируйте заправку
фреоном.
ФРЕОНОПРОВОДЫ - Подсоединяют систему трубопровода к
стыковочным штуцерам наружного блока по контуру пара и к
рабочим жидкостным клапанам. (См. рис. 2 и 6)
доступ для
сервиса
корпус дросселя
корпусный адаптер
стопор пистона
пистона

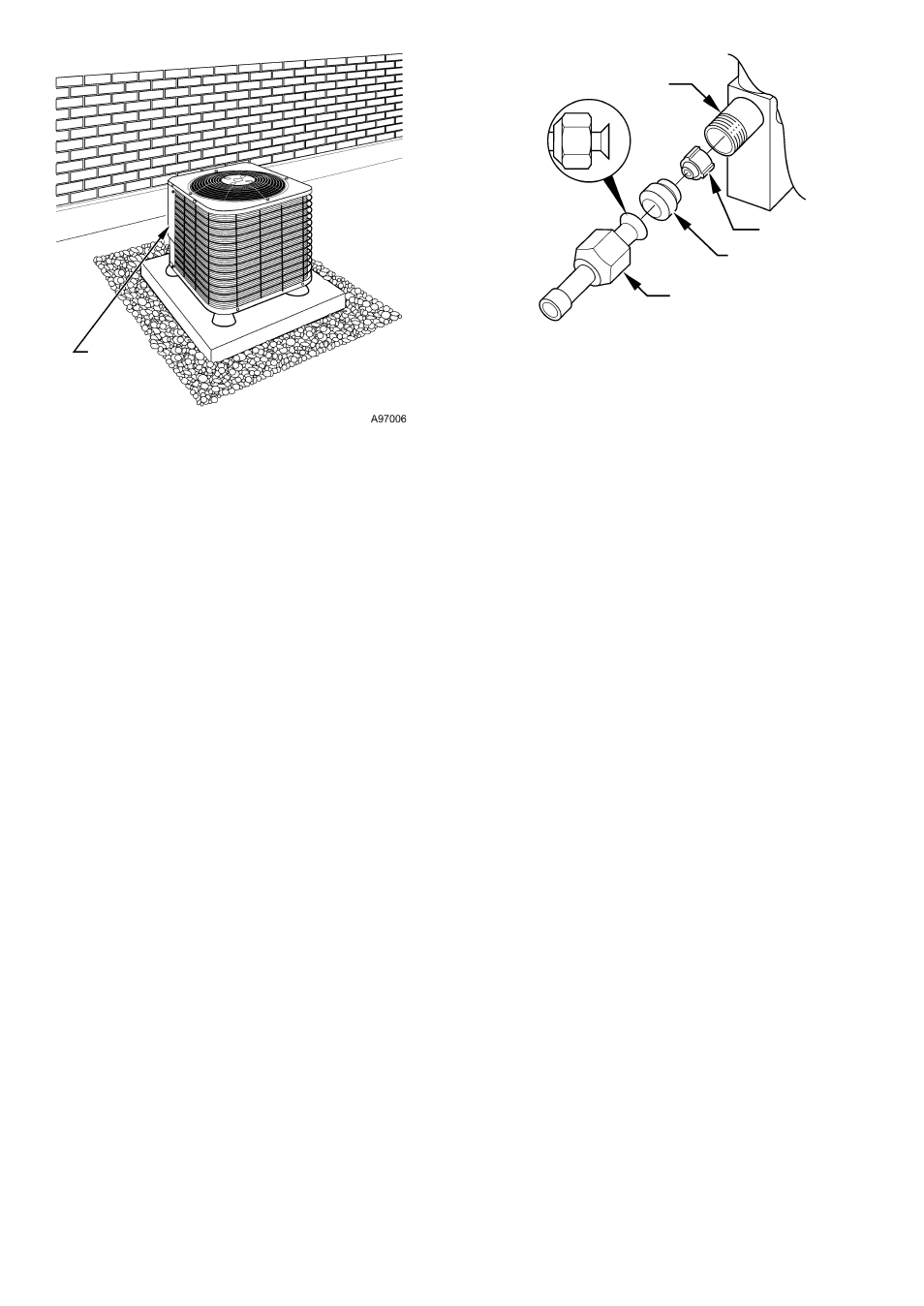

Рис. 6 - Сервисный клапан с конусным трубчатым адаптером
РАЗВАЛЬЦОВАННОЕ СОЕДИНЕНИЕ - В этой части системы
используются ранжированные по размерам трубки хладаген-
та. Сервисные клапаны поступают с завода закрытыми и
готовыми для пайки тугоплавким припоем. После обертыва-
ния сервисного клапана влажной тканью отрезки трубопро-
вода могут припаиваться к сервисному клапану с использо-
ванием тугоплавкого твердого припоя,содержащего серебро,
или тугоплавким припоем без серебра. Согласуйте техноло-
гию проведения работ с требованиями национального зако-
нодательства. После выполнения этих операций система
фреонопроводов и внутренний блок готовы для тестирования
на наличие утечек. Эта проверочная операция должна охва-
тывать все стыки,выполненные как на заводе,так и при мон-
таже.
Шаг 8 - Выполнение электрических соединений.
!!!ПРЕДУПРЕЖДЕНИЕ (WARMING)
Чтобы избежать ущерба здоровью персонала или смертель-
ных исходов,не подавайте электропитание на блок компрес-
сора со снятой крышкой клеммной коробки.
Убедитесь в том,что выполненная по месту электропроводка
удовлетворяет условиям и требованиям национального зако-
нодательства по обеспечению пожаробезопасности, общей
безопасности и электробезопасности, а электрическое на-
пряжение,подаваемое в систему,находится в пределах нор-
мы,обозначенной на заводской этикетке блока с его основ-
ными номинальными параметрами.
Для коррекции сетевого напряжения под монтируемую уста-
новку,войдите в контакт с местной компанией,обеспечиваю-
щей электроснабжение. При выборе рекомендуемых средств
защиты электроцепи сверьтесь с номинальной производи-
тельностью блока теплового насоса по его заводской этикет-
ке.
ПРИМЕЧАНИЕ: Функционирование блока теплового насоса
при неподходящем напряжении сети электропитания являет-
ся актом пренебрежения нормами эксплуатации и это может
повлиять на надежность блока. Смотрите заводскую этикетку
блока с номинальными параметрами. Не подключайте блок к
электросети, в которой напряжение может изменяться выше
или ниже допустимых для работы пределов.
ПРИМЕЧАНИЕ: Используйте проводку медным проводом
только между выключателем электропитания и блоком насо-
са.
ПРИМЕЧАНИЕ: Смонтируйте ответвление разъединителя
электроцепи,согласно местным законам так,чтобы было лег-
ко управлять пусковым током блока. Разместите этот выклю-
чатель,согласно местным законам,в пределах прямой види-
мости, легкой и быстрой досягаемости от рабочего места у
блока теплового насоса.
ПОДВОД ЗАЗЕМЛЕНИЯ И ПРОВОДОВ СИЛОВОГО ПИТАНИЯ
-
Удалите защитную панель и крышку с отсека управления,что-
бы получить доступк электропроводке. Проведите провода от
выключателя через предусмотренное для этого отверстие
под
