22
Коричневый провод – выход положительной полярности для управления сиреной.
Максимальный ток нагрузки 2А. Соедините этот провод с красным проводом неавтономной
сирены. Черный провод сирены соедините с "массой". Режим работы выхода на сирену
программируется (см. "НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 3", функция 1).
Зеленый/желтый провод – нормально разомкнутый (87) контакт реле запирания.
Зеленый/красный провод – нормально замкнутый (87А) контакт реле запирания.
Зеленый/белый провод – общий (30) контакт реле запирания.
Синий/желтый провод – нормально разомкнутый (87) контакт реле отпирания.
Синий/красный провод – нормально замкнутый (87А) контакт реле отпирания.
Синий/белый провод – общий (30) контакт реле отпирания.
Варианты подключения к приводам замков приведены в разделе "УПРАВЛЕНИЕ ЗАМКАМИ
ДВЕРЕЙ: ВАРИАНТЫ ПОДКЛЮЧЕНИЯ".
Реле управления замками дверей могут быть переведены в режим дополнительных каналов
(см. "НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 1", функция 7). В таком случае реле запирания
выполняет функции Дополнительного Канала №3 (это позволяет организовать, например,
открывание багажника без дополнительного реле), а реле отпирания – функции
Дополнительного Канала №4. Одновременно с этим слаботочные выходы Дополнительного
Канала №3 (Pазъем#2: Серый провод) и Дополнительного Канала №4 (Pазъем#2:
Черный/зеленый провод) будут выполнять функции запирания и отпирания замков дверей.
Этот режим рекомендуется для автомобилей с центральным замком, управляемым "массой".

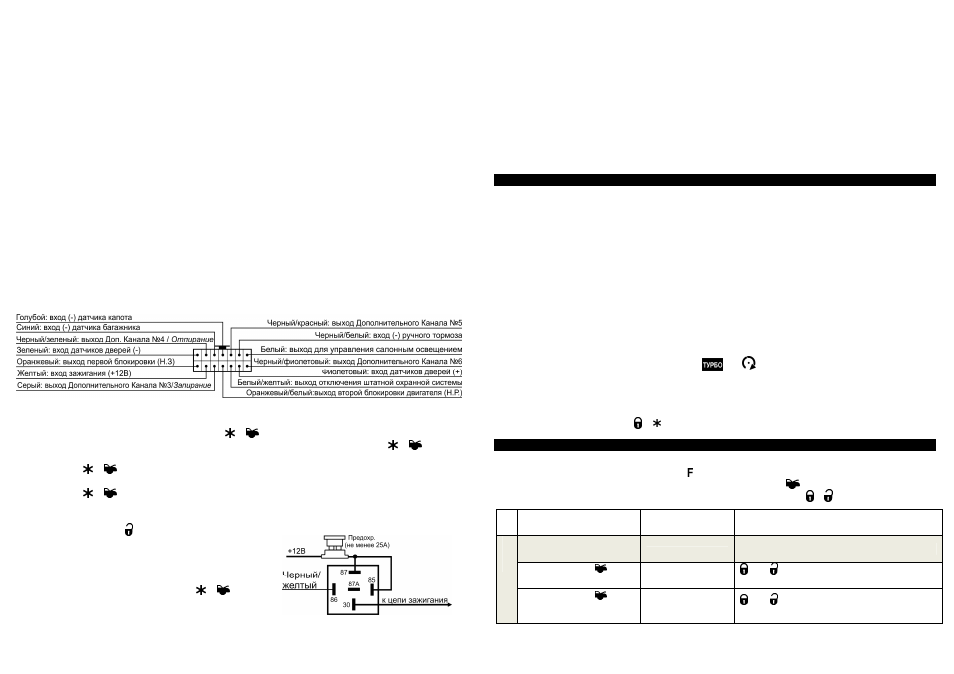

Разъем #2 – входы датчиков и слаботочные выходы.
Черный/фиолетовый провод – программируемый выход (Дополнительный канал №6),
работающий в одном из режимов:
· 1-сек. импульс при нажатии кнопок и брелка.
· защелка (включается/отключается одновременным нажатием кнопок и )
· защелка со сбросом (включается/отключается одновременным нажатием
кнопок и
, а также отключается при включении зажигания)
· автоматический таймер (включается/отключается одновременным нажатием
кнопок и
, активен 30 секунд)
· функция "Комфорт" – автоматическое поднятие стекол автомобиля (30-сек.
импульс, появляющийся при включении режима охраны и прерывающийся при
нажатии кнопки ).
· цепь поддержки зажигания (активируется при
включении турбо-таймера, выключается по
истечении времени работы турбо-таймера, при
срабатывании
тревоги, а также при
одновременном нажатии кнопок и ). Данный
режим включается системой автоматически, если
запрограммирована функция "Турбо-таймер" (см.
"НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 2. функция №6).
Цепь поддержки зажигания
15
· В течение 50 сек. никаких признаков активности.
· Через 50 сек. в течение 15 сек. звучат предупредительные сигналы сирены.
· Через 65 сек. включается тревога.
· Через 90 сек. включается блокировка двигателя, тревога продолжается.
Выключение Anti-car jacking. В течение 15 сек., когда звучат предупредительные
сигналы сирены, режим может быть выключен нажатием на служебную кнопку. Чтобы
выключить Anti-car jacking на других этапах:
· Выключите и включите зажигание.
· Введите персональный код, если он запрограммирован (см. "ВЫКЛЮЧЕНИЕ
РЕЖИМА ОХРАНЫ БЕЗ БРЕЛКА") или нажмите служебную кнопку, если код не
запрограммирован. Система выключит тревогу и блокировку двигателя.
ТУРБОТАЙМЕР (для двигателей с турбо наддувом)
Система может работать в режиме турботаймера, позволяющем поддерживать двигатель
работающим некоторое время после выключения зажигания. Это необходимо для
охлаждения турбины двигателя с турбо-наддувом, если двигатель перед выключением
зажигания работал на высоких оборотах. Режим работы этой функции программируется
(см. "НАСТРОЙКА ФУНКЦИЙ СИСТЕМЫ. ЧАСТЬ 2", Функции №6 и №7).
Для активизации функции выполните следующее:
1. Перед выключением двигателя (при условии, что зажигание было включено не
менее 30 сек.) поставьте автомобиль на ручной тормоз, установите рычаг коробки
передач в положение "PARK" (нейтраль для ручной КПП).
2. а) Если запрограммирован режим "включается автоматически", то турбо-таймер
активизируется автоматически при включении ручного тормоза. Перейдите к п.3.
б) Если выбран режим "включается вручную", нажмите служебную кнопку. Турбо-
таймер активизируется.
3. Дисплей брелка на несколько секунд покажет надпись "ДВИГ_ РАБ_", появятся и
будут отображаться пиктограммы и , брелок начнет обратный отсчет
времени. Выключите зажигание и выньте ключ. Двигатель продолжит работать
запрограммированное время (1, 2, 3, 5 или 10 мин).
4. При необходимости выйдите из машины и включите режим охраны (система ответит
дополнительным сигналом сирены). Для досрочного останова двигателя
одновременно кнопки и брелка.
ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ БРЕЛКА С ДИСПЛЕЕМ
Меню дополнительных функций брелка. Для входа в меню дополнительных функций
брелка нажмите и удерживайте кнопку в течение 2 сек. до появления двух сигналов, на
дисплее появятся надпись "МЕНЮ", затем нажмите кнопку
брелка. Для быстрого (без
изменения) перехода между пунктами меню используйте кнопки и .
№ Пункт меню Показания
дисплея
Функции кнопок
Счетчик парковки С. ТАЙМ
Заводская установка: выключен
Нажать кнопку для
выбора часов парковки 0:00
Мигают часы или - Установка часов парковки
(значения от 0 до 2).
1
Нажать кнопку для
выбора минут парковки 0:00
Мигают
минуты
или - Установка минут парковки
(значения от 0 до 59).
