СИСТЕМА ТУРБОКОМПРЕССОРА
5 - 97
Что такое турбокомпрес-
сор?
Турбокомпрессор сконструирован на
основе технологии газотурбинных
двигателей,
но
работает
под
значительно
более
высоким
давлением.
Турбокомпрессор
состоит из двух элементов, турбины
и компрессора, соединенных между
собой и приводимых в движение
при помощи отработавших газов
двигателя. Турбина вращается со
скоростью 50000 – 160000 оборотов
в минуту и использует энергию
выхлопных газов для приведения в
движение компрессора. Компрессор,
в свою очередь, втягивает свежий
воздух, который затем в сжатом
состоянии поступает в цилиндры.
Выходная
мощность
двигателя
увеличивается
на 15-30% по
сравнению
с
двигателями
без
турбокомпрессоров.
П р е и м у щ е с т в а
турбокомпрессора
- Турбокомпрессор повышает
эффективность и плавность работы
двигателя.
− Увеличивает мощность на выходе;

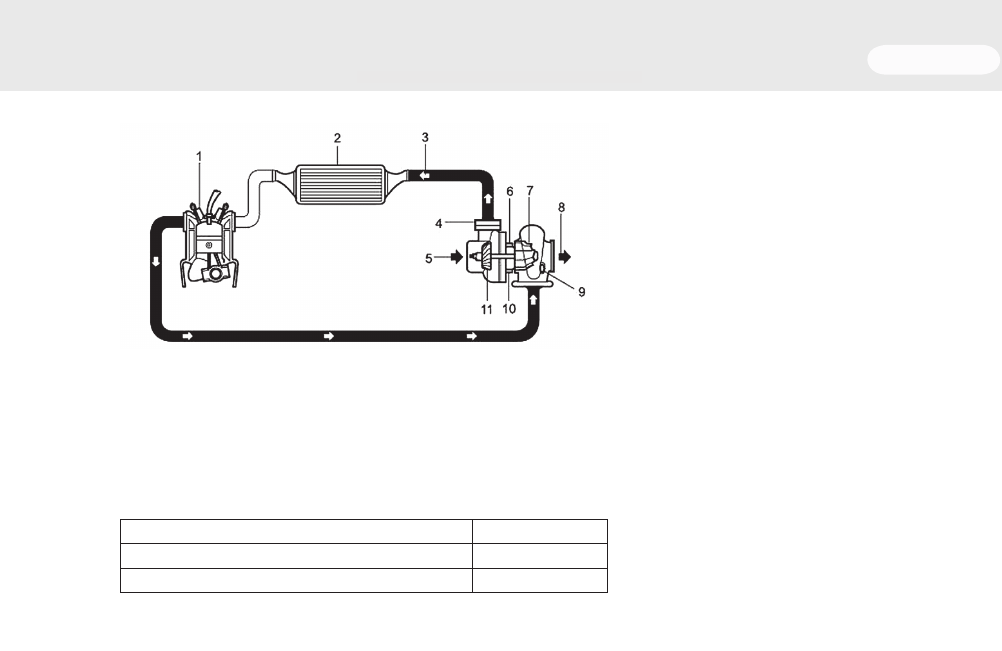

1. Цилиндр
2. Интеркулер (промежуточный ох-
ладитель)
3. Поток сжатого воздуха
4. Компрессор
5. Входящий воздух
6. Масляное отверстие турбокомп-
рессора (впускное)
7. Рабочее колесо турбины
8. Выход выхлопных газов
9. Перепускной клапан
10. Масляное отверстие турбоком-
прессора (выходное)
11. Крыльчатка компрессора
Технические характеристики
Модель
DB29 (дизель)
Максимальный крутящий момент (Нм при об./мин.)
265 / 2400
Максимальная мощность (л.с. при об./мин.)
129 / 4000
