Устранение неисправностей в пути

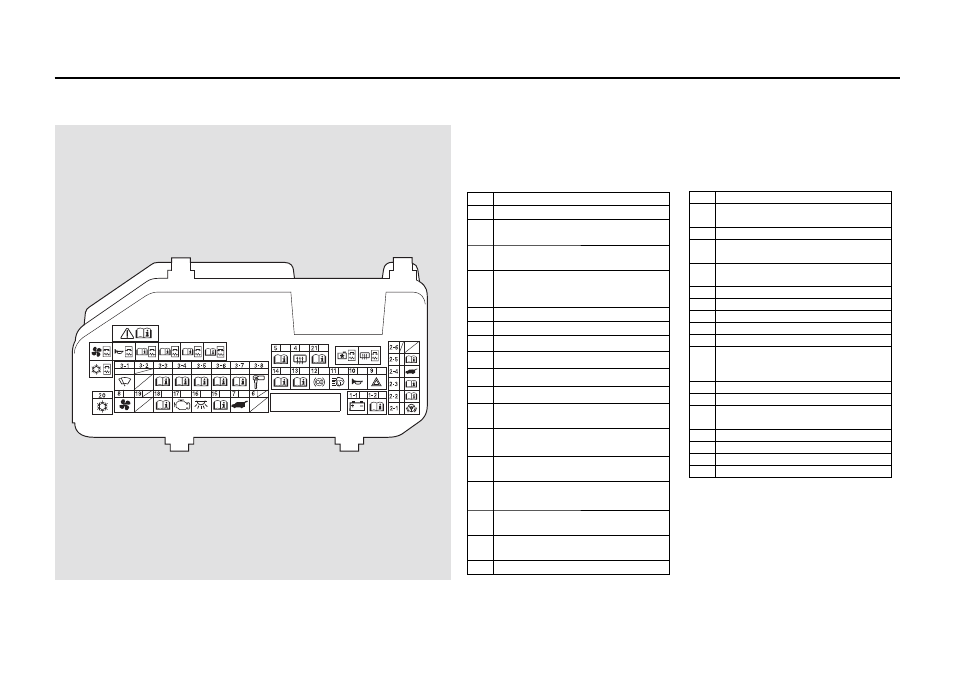

Расположение предохранителей
Расположение и комплектность электрических предохранителей,
расположенных в блоке предохранителей в моторном отсеке, зависит
от варианта исполнения автомобиля. Схема расположения предохра-
нителей приведена на наклейке. Ниже в таблице приведен перечень
предохранителей автомобиля.
№
Защищаемая цепь
1 -1 Аккумуляторная батарея
1-2
Блок предохранителей, расположен-
ный в салоне с пассажирской стороны
2 - 1
Электрический усилитель рулевого
управления (EPS)
2-2
Блок предохранителей, располо-
женный в салоне с пассажирской
стороны*
2-3
Реле защиты системы VSA
2-4
Не используется
2-5
Электродвигатель системы VSA
2-6
Не используется
3 - 1 Моторедуктор стеклоочистителя
3-2
Не используется
3-3
Электродвигатель основного венти-
лятора
3-4
Приборы освещения с водительской
стороны (главный предохранитель)
3-5
Блок предохранителей, расположен-
ный в салоне с водительской стороны*
3-6
Приборы освещения со стороны пас-
сажира (главный предохранитель)
3-7
Блок предохранителей, расположен-
ный в салоне с водительской стороны*
3-8
Главный предохранитель системы
зажигания (IG MAIN)
4
Обогреватель заднего стекла
БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
№
Защищаемая цепь
5
Электродвигатель дополнительного
вентилятора*
6
Не используется
7
Электропривод открывания крышки
багажника
*
8
Электродвигатель вентилятора
системы управления микроклиматом
9
Аварийная световая сигнализация
10
Звуковой сигнал
11
Омыватель фар
12
Стоп-сигнал
13
Катушка зажигания
14
Вспомогательный предохранитель
системы впрыскивания топлива
(FI Sub)
15
Фонари заднего хода
16
Плафоны освещения салона
17
Главный предохранитель системы
впрыска топлива (FI Main)
18
DBW
19
Не используется
20
Муфта MG
21
Датчик уровня моторного масла
* : Для некоторых вариантов исполнения
автомобиля.
ПРОДОЛЖЕНИЕ
