Страница 73
порогах автомобиля выполнены
специальные подштамповки. Вра-
щением рукоятки домкрата (поло-
жение I) поднимите колесо над
опорной поверхностью на высоту
Замена колес
Для замены колес:
– установите автомобиль на
ровной площадке и затормозите
его стояночным тормозом и вклю-
чением первой передачи;
– достаньте запасное колесо и
инструмент;
– снимите колпак колеса (в ва-
риантном исполнении);
– ослабьте на один оборот комби-
нированным ключом 2 (рис. 49) бол-
ты крепления заменяемого колеса;
– установите домкрат 1 так, что-
бы выемка в упоре домкрата во-
шла в ребро порога ближе к заме-
няемому колесу, а пята домкрата
находилась точно под упором. Для
облегчения нахождения правиль-
ного места установки домкрата на
73
50–60 мм. Если расстояние до
опорной поверхности не обеспе-
чивает поворот рукоятки на пол-
ный оборот, рукоятку вращайте по
малому радиусу (положение II);
Размерность колес
ширина обода
(в дюймах)
вылет обода
(ЕТ)**, мм
частичная
нагрузка***
полная
нагрузка****
Давление воздуха в шинах,
спереди/сзади, МПа (кгс/см
2
)
Размерность шин
с индексами
грузоподъемности
и скорости*
Модификация
и исполнение
автомобиля
21900
«Стандарт»
175/70R13 82Т, Н
5J, 5
1
/
2
J
35
0,19 /0,19
0,19/0,21
(1,9/1,9)
(1,9/2,1)
«Норма»
175/65R14 82Т, Н
5J, 5
1
/
2
J
35
0,2/0,2
0,2/0,22
185/60R14 82Т, Н
(2,0/2,0)
(2,0/2,2)
«Люкс»
175/65R14 82Т, Н
5J, 5
1
/
2
J
35
0,2/0,2
0,2/0,22
185/60R14 82Т, Н
(2,0/2,0)
(2,0/2,2)
185/55R15 82Н*****
6J
Та б л и ц а 3
Допускаемые типоразмеры шин, колес и давление воздуха в шинах
* Индексы скорости: Т – до 190 км/ч, Н – до 210 км/ч.
Индексы грузоподъемности: 82 – 475 кг.
** Вылет обода (ЕТ) – расстояние от привалочной плоскости диска до середины обода.
*** Частичная нагрузка – не более 3-х взрослых человек в автомобиле без груза в багажнике.
**** Полная нагрузка – более 3-х взрослых человек или 3 взрослых и груз 50 кг в багажнике.
Допускается применение зимних шин (M+S) вышеуказанных размерностей и индексом Q
с соответствующим ограничением максимальной скорости автомобиля (до 160 км/ч).
***** Для модификации с осью ступицы 2192.
21900
«Стандарт»
175/70R13 82Т, Н
5J
35
0,19 /0,19
0,19/0,21
(1,9/1,9)
(1,9/2,1)
«Норма»
175/65R14 82H
5J, 5
1
/
2
J
35
0,2/0,2
0,2/0,22
(2,0/2,0)
(2,0/2,2)
«Люкс»
175/65R14 82H
5J, 5
1
/
2
J
35
0,2/0,2
0,2/0,22
185/55R15 82H*****
6 J
(2,0/2,0)
(2,0/2,2)
Устанавливается производителем
Допускается устанавливать в эксплуатации

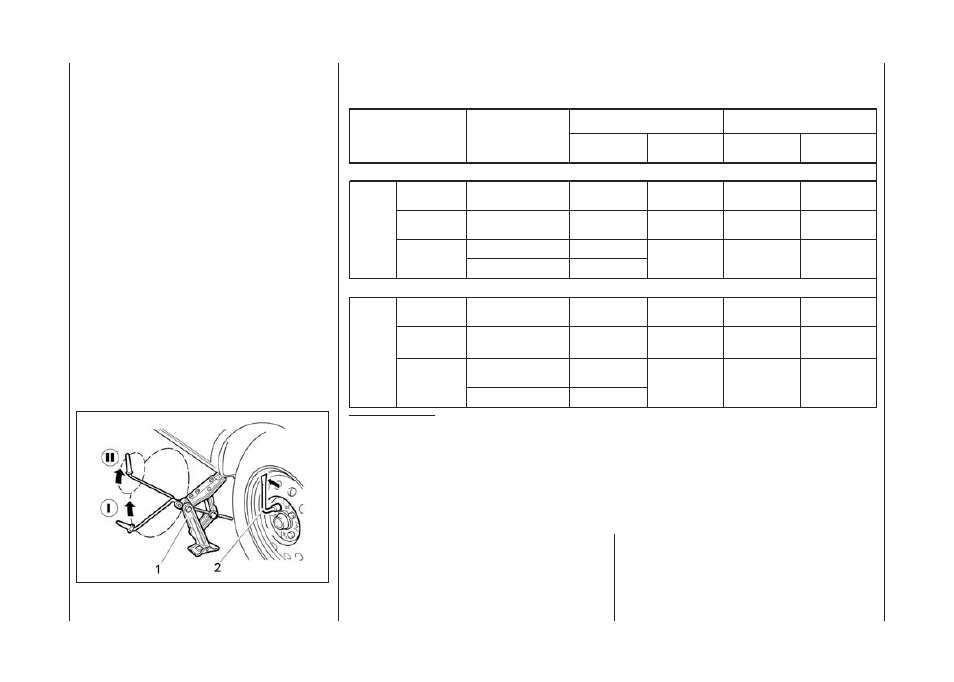

Рис. 49. Подъем автомобиля
при замене колес
